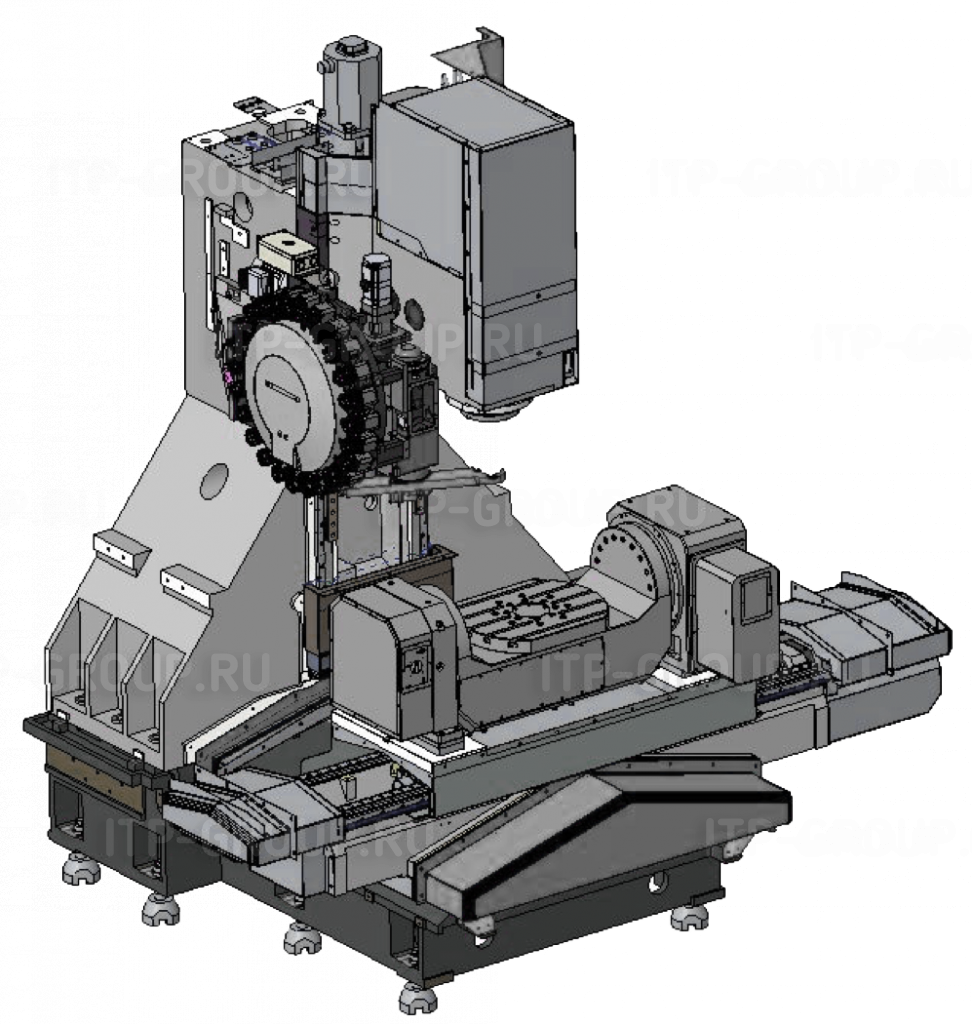

Пятиосевой обрабатывающий центр EVR1154F (CFV1100F)

Пятиосевые обрабатывающие центры серии CFV оснащены усовершенствованным мотор-шпинделем для высокоточной и высокоэффективной обработки и системой привода с высоким динамическим откликом, а также поворотным столом для реализации высокоскоростной пятиосевой обработки.

Подбор оснастки

Производитель: HISION (Китай)

Детальная информация
Технические характеристики

Обрабатывающий центр CFV1100F от HISION демонстрирует быструю реакцию, высокую эффективность, точность, надежность и стабильность.Обрабатывающие центры широко используются в автомобильной промышленности, в создании пресс-форм,медицине, энергетике и производстве инструментов.

Стандартная конфигурация:

Контроллер: FANUC 0i

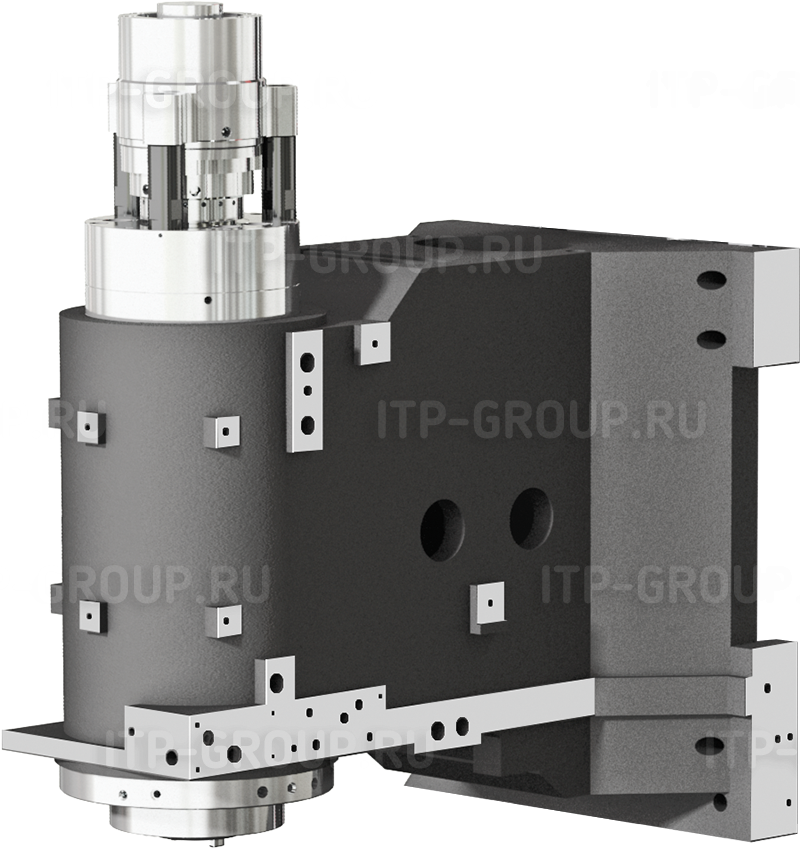

12000 об/мин мотор-шпиндель

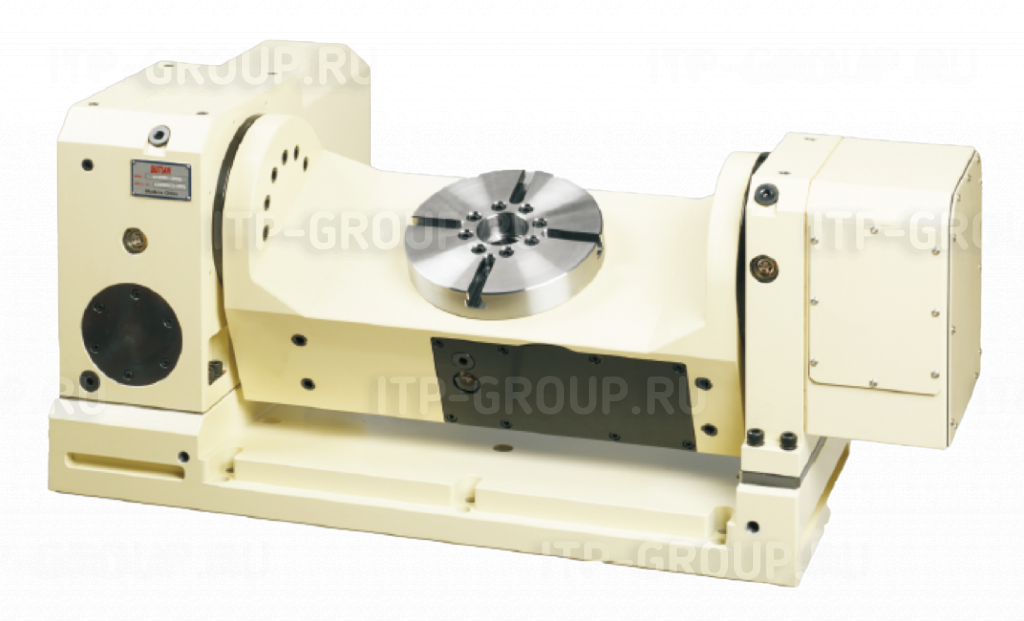

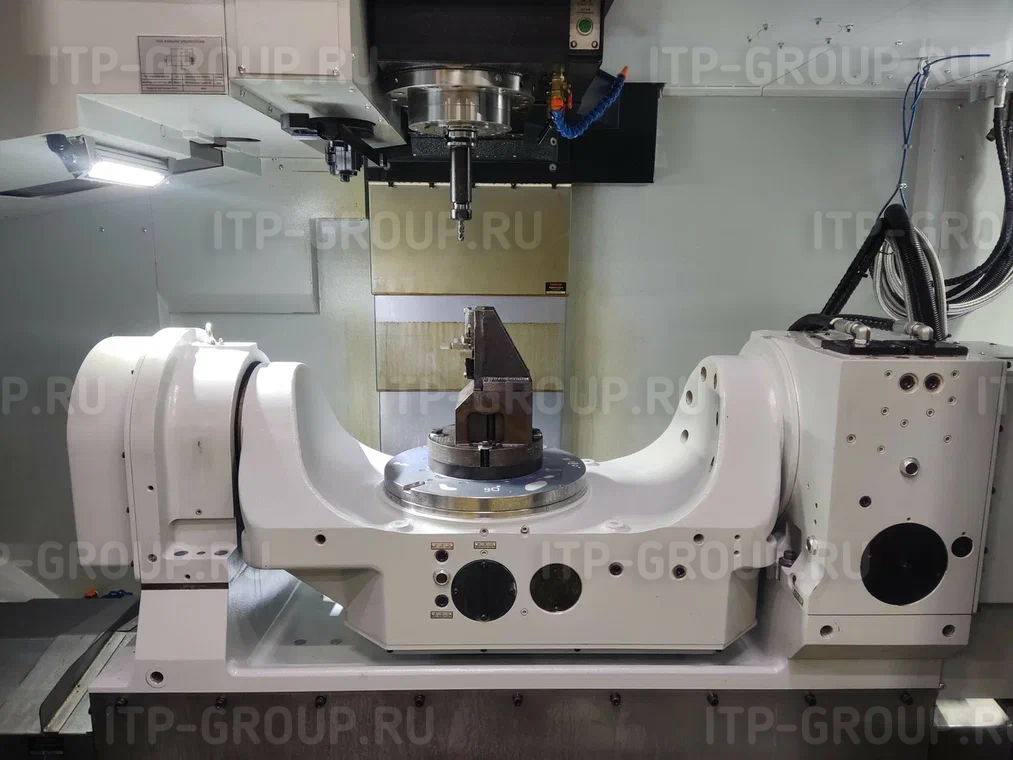

Поворотный стол
Пистолет СОЖ
Масляный радиатор
Инструментальный магазин на 24 позиции
Цепной конвейер
Охлаждение через шпиндель 2 МПа

Опциональная конфигурация:

Контроллер: HUAZHONG
Кондиционер электрошкафа
BLUM зондирование инструмента
BLUM зондирование детали
Обнаружение инструмента в магазине
Шпиндельное кольцо форсунок подачи СОЖ
Брызговое охлаждение СОЖ
Уловитель масляного тумана
Маслоотделитель
Внутренний шнековый конвейер стружки
Система смыва стружки

Наименование характеристики	Ед.изм.	Значение
Рабочая зона
Ход по оси X	мм	1100
Ход по оси Y	мм	540
Ход по оси Z	мм	520
Расстояние от фланца шпинделя до стола	мм	45-565
Ось А		-120°/+120°
Ось С		360°
Максимальный диаметр заготовки	мм	700
Рабочий стол
Размер стола	мм	500х400
Нагрузка на стол	кг	250(гор)/200(верт)
Шпиндель
Тип привода		мотор-шпиндель
Скорость вращения	об/мин	12 000
Мощность шпинделя	кВт	18,5/30,0
Момент шпинделя	Нм	69,9/168,1
Конус шпинделя		BT40
Скорость подач
Быстрые перемещения по осям X/Y/Z	м/мин	36
Максимальные рабочие подачи	м/мин	20
Ось А	об/мин	20
Ось С	об/мин	25
Инструментальный магазин
Емкость магазина	позиций	24
Тип сменщика инструмента		манипулятор
Максимальный диаметр инструмента (смежное гнездо)	мм	80/150
Максимальная длина инструмента	мм	300
Максимальный вес инструмента	кг	8
Время смены инструмента	сек	1,6
Точность позиционирования
Ось X	мм	0,01
Ось Y	мм	0,008
Ось Z	мм	0,008
Ось А arcsec		12"
Ось С arcsec		12"
Повторяемость
Ось X	мм	0,008
Ось Y	мм	0,006
Ось Z	мм	0,006
Ось А arcsec		10"
Ось С arcsec		6"
Прочее
Система ЧПУ		Huazhong 818Di / Fanuc 0i MF PLUS
Вес	тонна	8,0
Габариты	мм	2900х2890х2680
