5-осевые обрабатывающие центры

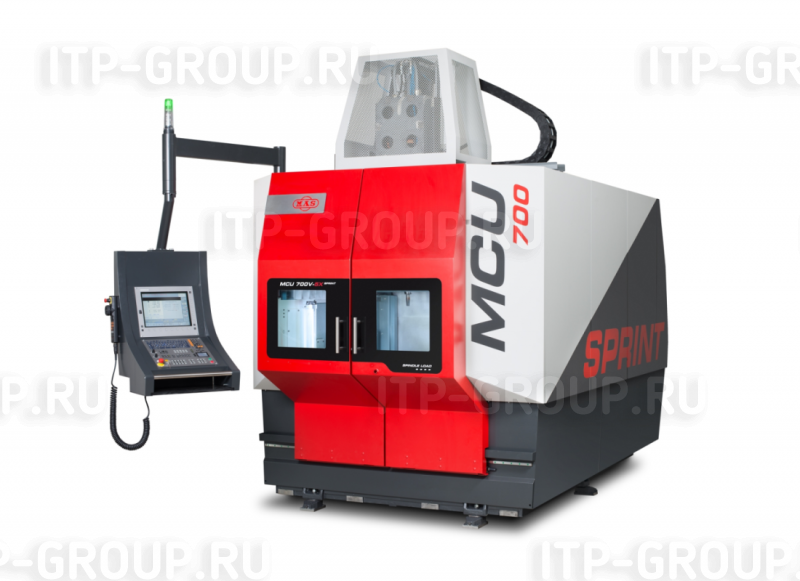

Обрабатывающий центр MCU 700V[T]-5X

Обрабатывающий центр MCU 700V[T]-5X

Обрабатывающий центр MCU 700V[T]-5X

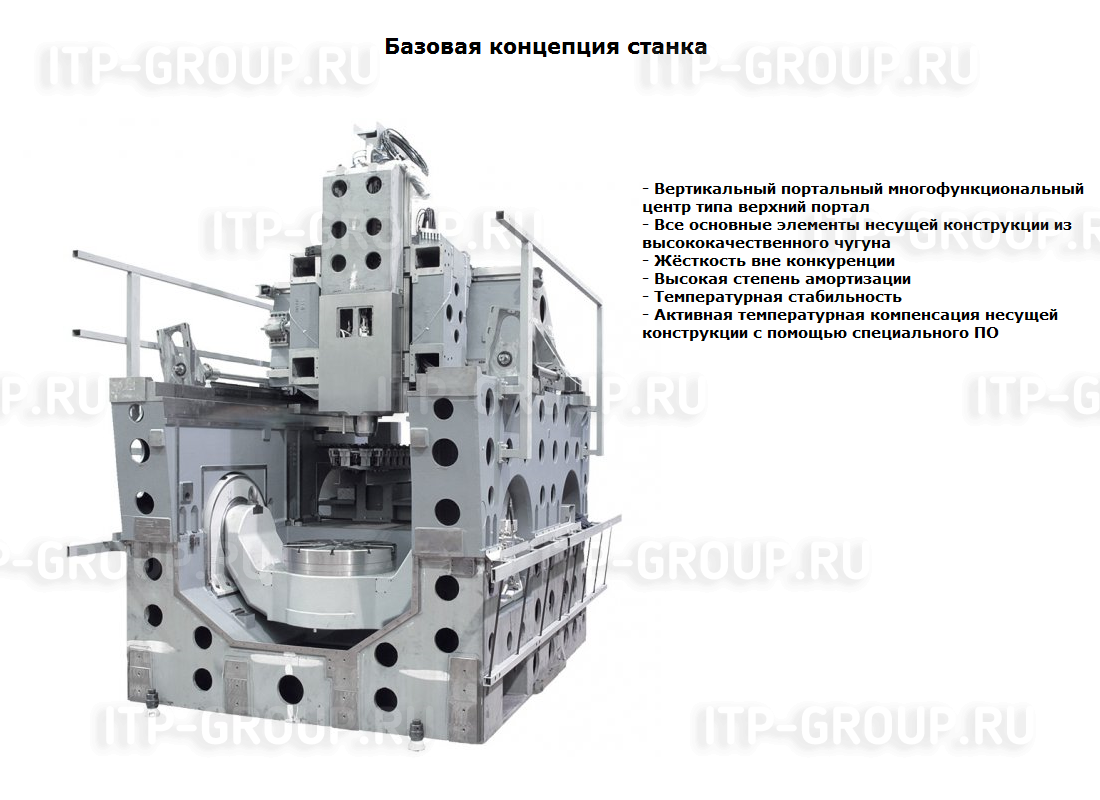

Станок для непрерывной пятиосной обработки сложных деталей. Своей конфигурацией и свойствами станок предназначен для изготовления фасонных форм и пятисторонней комплексной обработки деталей. Высокая жесткость станка благодаря его портальной компоновке дает возможность силовой обработки деталей. Высокая точность станка MCU 700V[T]-5X совершенствует возможности обработки по пяти осям и обработки фасонных деталей в одно зажатие.

Производитель: KOVOSVIT MAS (Чехия)

Производитель

Обширная область технологического применения:
- непрерывное пятиосное фрезерование
- токарная обработка
- иные технологии (сверление, расточка, развёртывание, нарезание резьбы)
Максимальная производительность
Высокая точность
Обрабатываемые материалы:
- стали, чугуны
- металлы с содержанием железа и без
- пластмассы, древесина, графит
Высшее качество
Удаленная диагностика
Мониторинг производства

СТАНДАРТНЫЕ ПРИНАДЛЕЖНОСТИ:
— Кнопочное управление зажимом инструмента у шпинделя
— Гидравлический агрегат
— Маховичок
— Пневмосистема FESTO
— Карта ETHERNET
— Центральная смазка
— Температурная компенсация
— Охлаждающий агрегат для внешнего охлаждения инструментов
— Охлаждающий агрегат электрошкафа
— Ручной смыв рабочего пространства
— Автоматическое открывание крыши
— Транспортер стружки
— Сопроводительная документация

СПЕЦИАЛЬНЫЕ ПРИНАДЛЕЖНОСТИ:
— Центровое охлаждение инструментов высокого давления – рабочее давление 2 МПа
— Центровое охлаждение инструментов высокого давления – рабочее давление 6 МПа
— Расширенный магазин инструментов – 48 ячеек ISO 50, 64 ячейки HSK-А63
— Ленточный фильтр охлаждающей жидкости
— Фильтр масляного тумана Filtermist FX
— Лазерный инструментыльный зонд
— 3D зонд детали
— Удаленная диагностика
— MAS Machine Monitor – ПО для мониторинга состояния станков в режиме он-лайн
— MAS GSM Monitor – Информация о станке и управление по мобильному телефону
— Опции системы управления HEIDENHAIN, SIEMENS
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
ЕД. ИЗМ.
MCU 700VT-5X Фрезерование/Токарная обработка
MCU 700V-5X Фрезерование

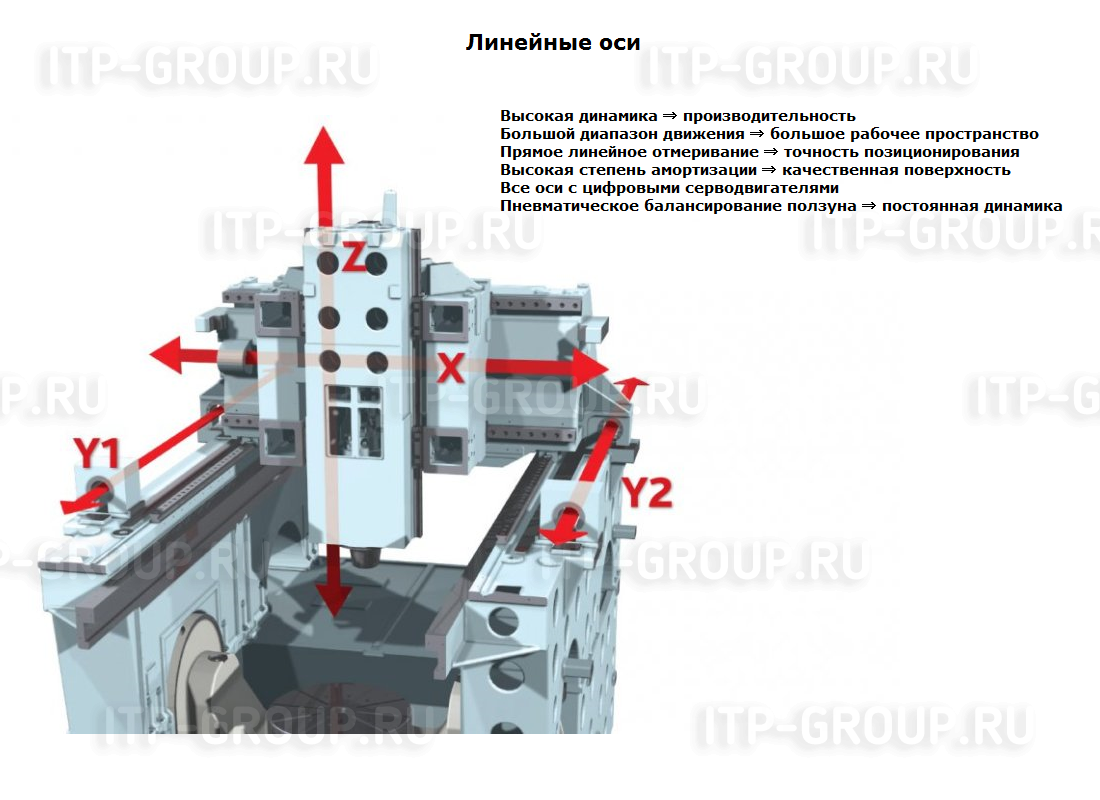

Линейные оси

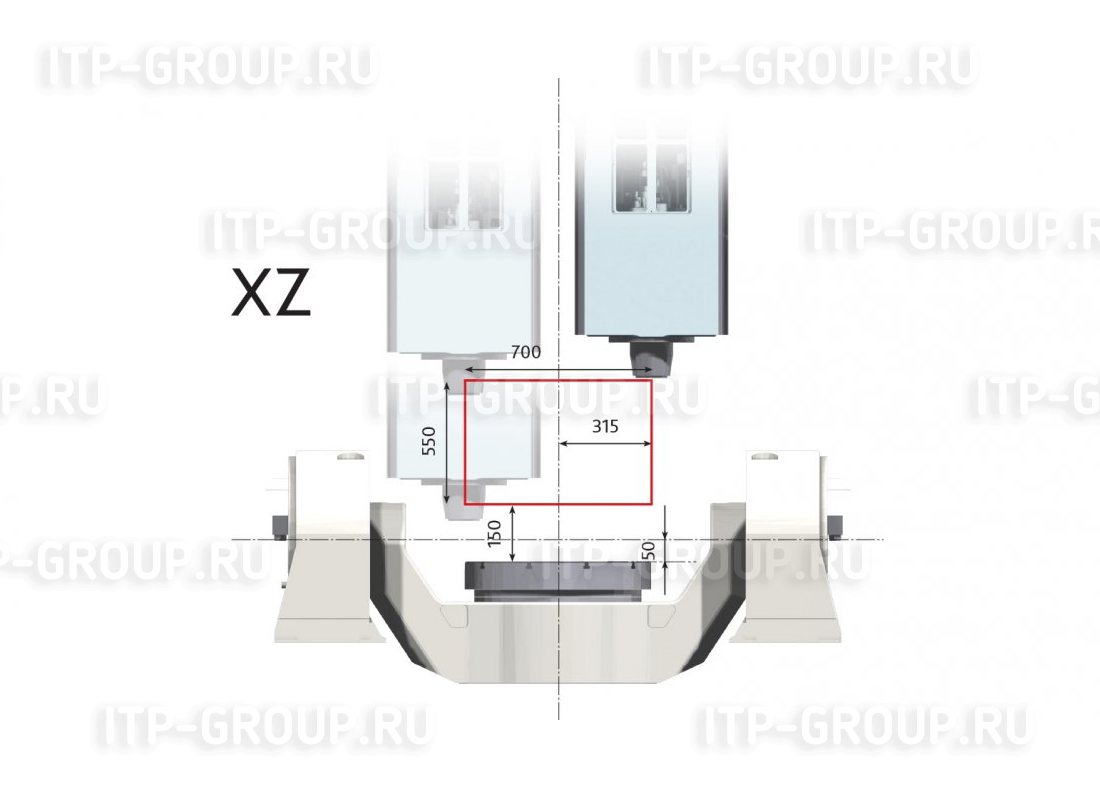

Ход по оси Х мм 700 700

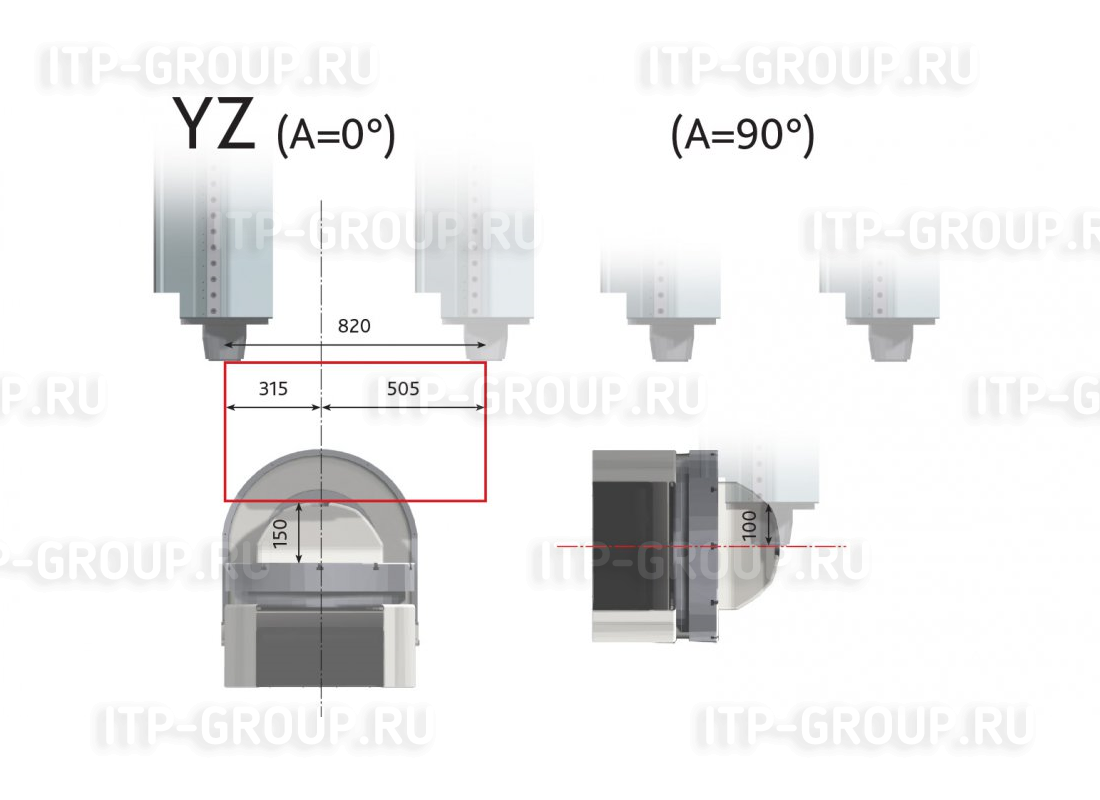

Ход по оси Y мм 820 820
Ход по оси Z мм 550 550
Рабочие подачи по осям X, Y, Z мм.мин-1 1 - 60 000 1 - 60 000
Скоростная подача по осям X, Y, Z мм.мин-1 60 000 60 000
Ускорение по осям X, Y, Z мм.с-2 6500 6500
Программируемый шаг мм 0,001 0,001
Точность согласно ČSN ISO 230-2
Точность установки координат мм 0,004 0,004
Точность повторной установки мм 0,007 0,007
Точность согласно VDI/DGQ
Точность установки координат мм 0,004 0,004
Точность повторной установки мм 0,007 0,007
Точность  согласно JIS B 6336
Точность установки координат мм ±0,003 ±0,003
Точность повторной установки мм ±0,002 ±0,002

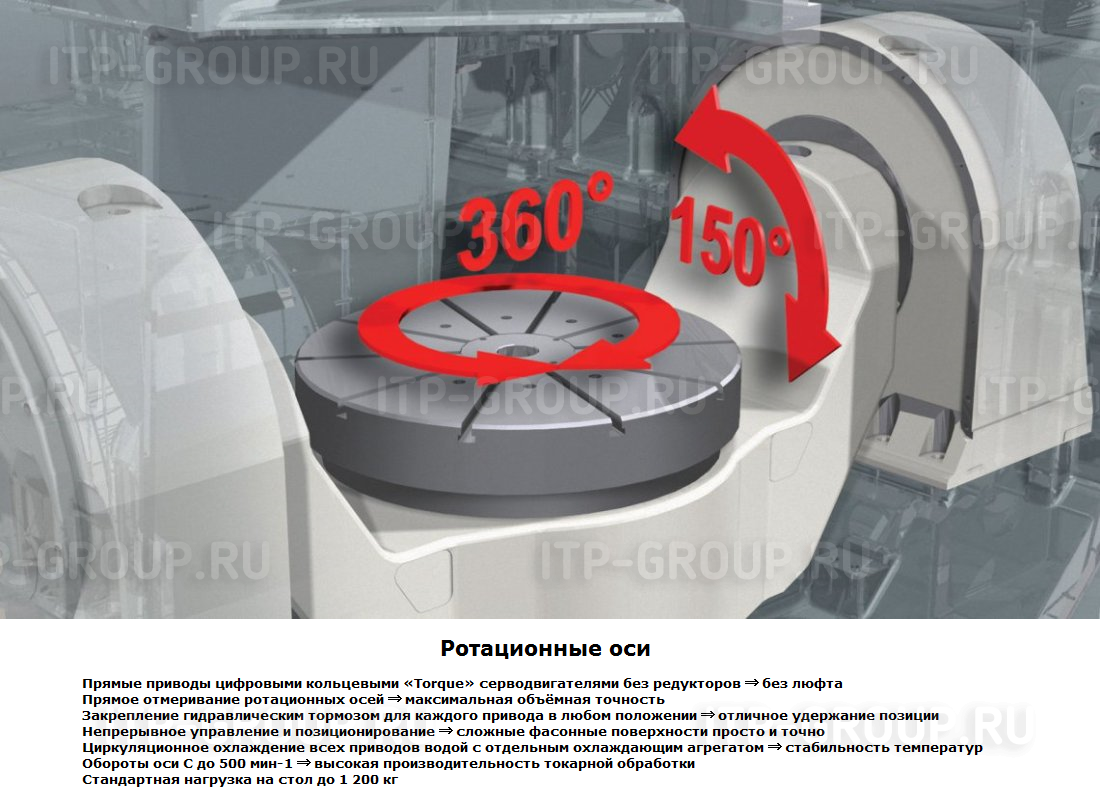

Ротационные оси

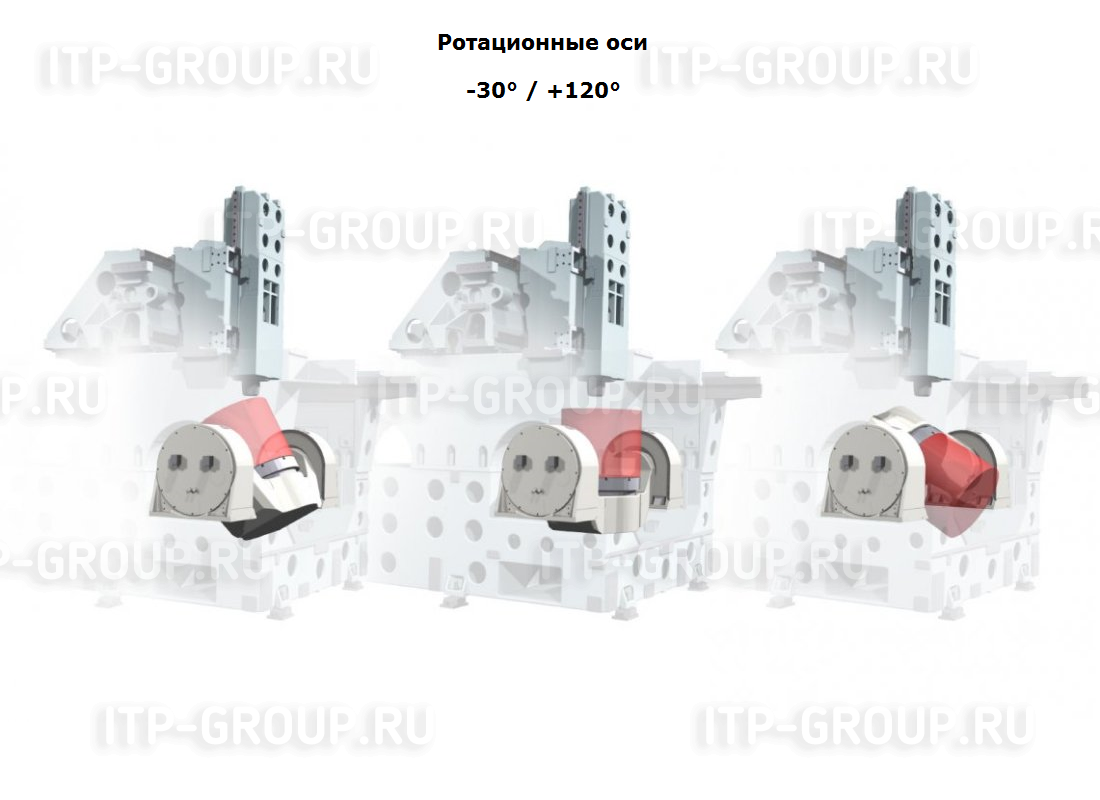

Диапазон наклона оси A ° 150 (+30 / –120) 150 (+30 / –120)
Диапазон поворота оси C ° не ограниченно не ограниченно
Макс. обороты оси A мин-1 25 25
Макс. обороты оси C мин-1 500 100
Точность деления осей A, C ° 0,001 0,001
Рабочие столы
Полезная площадь стола мм Ø 630 Ø 800 Ø 630 Ø 800 630 × 630
Макс. диаметр детали мм Ø 1000 Ø 1000
Макс. высота детали мм 500 500
Макс. нагрузка на стол кг 850 850
Высота стола относительно пола мм 920 920
Подключение и потребление энергии
Напряжение АС   3 × 400В, 50 Гц 3 × 400 В, 50 Гц
Номинальный ток A 150 150
Общая потребляемая мощность станка кВА 85 85
Рекомендуемая эл. проводка мм2 4 × 95 Cu 4 × 95 Cu
Рабочее давление в пневмосистеме МПа 0,6 0,6
Расход сжатого воздуха (мин – макс) м3/час 8 - 20 8 - 20
Размеры станка
Размеры станка (д х ш х в) мм 4085 × 3460 × 3528 4085 × 3460 × 3528
Транспортные размеры станка (д х ш х в) мм 4085 × 2400 × 2950 4085 × 2400 × 2950
Вес станка кг 18 000 18 000
Вес станка включая транспортер стружки кг 18 450 18 450

Система управления   Heidenhain iTNC 530 Sinumerik 840D Heidenhain iTNC 530 Sinumerik 840D
