AVERTUM/HISION CFM63

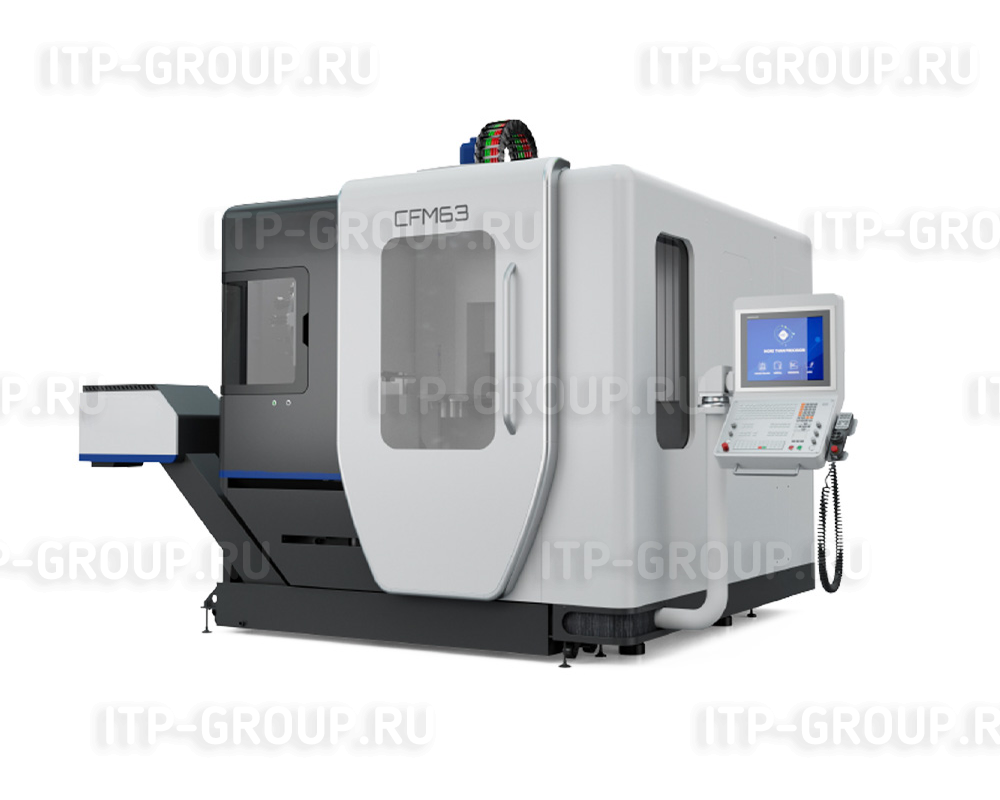

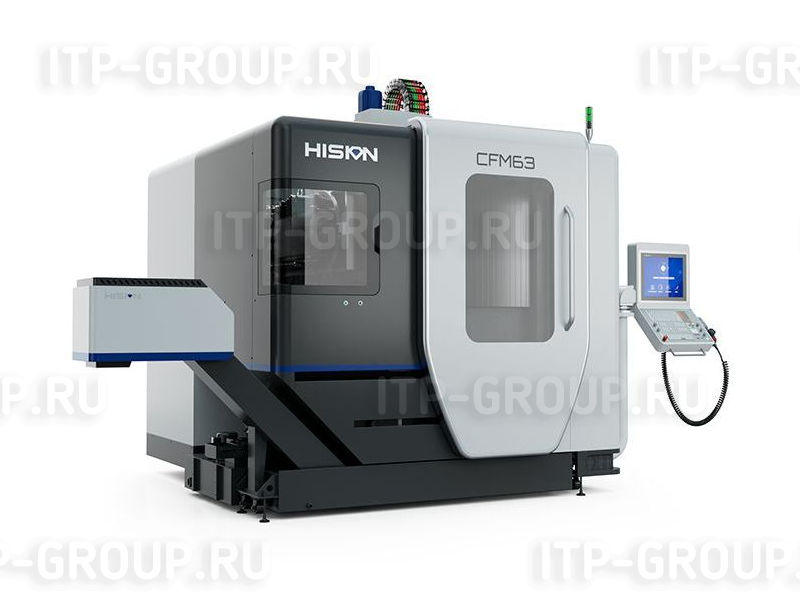

Пятиосевой обрабатывающий центр CFM63

Обрабатывающий центр CFM63 – компактный вертикальный 5-осевой станок, разработанный с использованием передовых технологий и учитывающий требования заказчика. В процессе проектирования были использованы методы 3D-моделирования при изготовлении и сборке в сочетании с анализом методом конечных элементов и кинематическим анализом, чтобы обеспечить как статическую, так и динамическую точность изделия.

Подбор оснастки

Производитель: HISION (Китай)

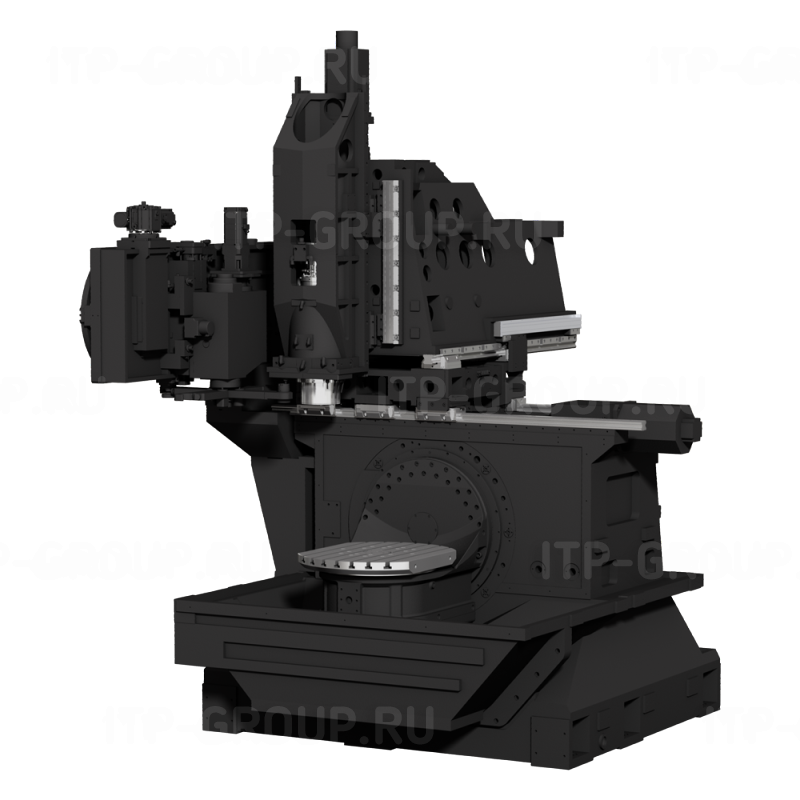

Оптимизированная конструкция

Максимум стабильности обеспечивает современная рамная конструкция со встроенными в стол осями В и С с ЧПУ и жесткая чугунная станина, усиленная ребрами жесткости.
В комбинации с высококачественными направляющими качения достигается максимальная точность и наилучшее качество обрабатываемой поверхности.

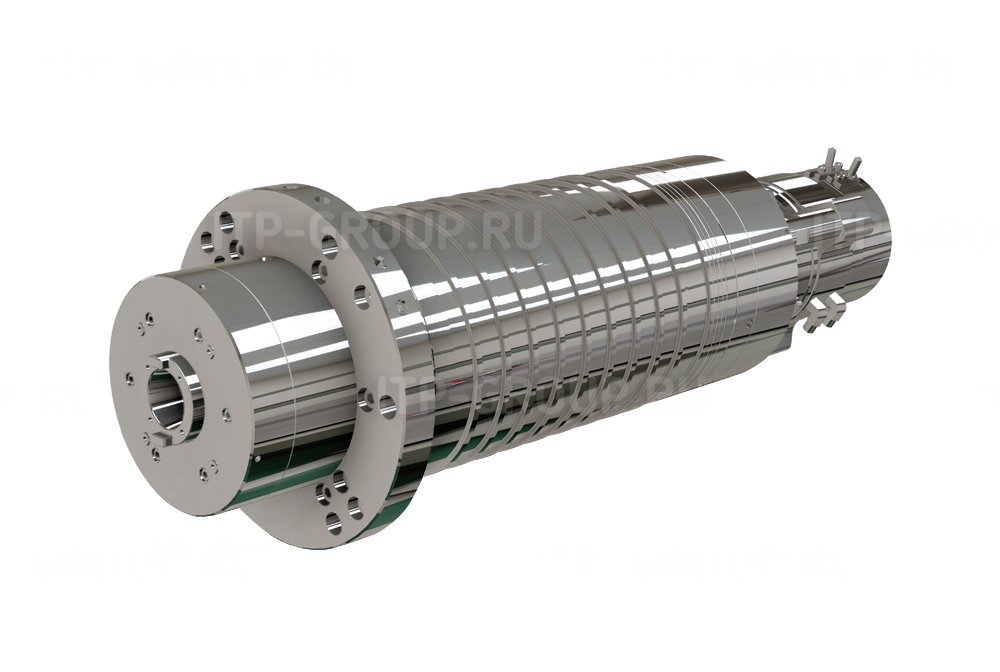

Мотор-шпиндель

В базовом оснащении мотор-шпиндель 28 кВт и 15 000 об/мин
Масляное охлаждение для уменьшения тепловых деформаций

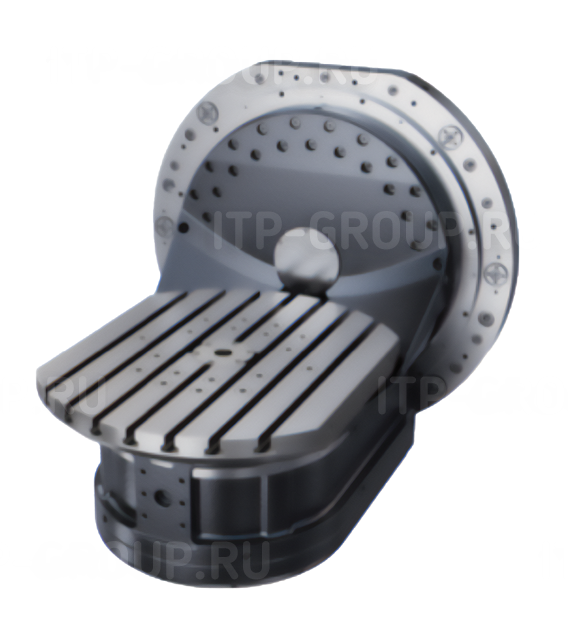

Интегрированный стол

Наклонно-поворотный стол с планшайбой 630x500 мм
Высокая грузоподъемность
Отличные динамические характеристики

Наименование характеристики	Ед.изм.	Значение
Рабочая зона
Ход по оси X	мм	650
Ход по оси Y	мм	520
Ход по оси Z	мм	475
Угол поворота по оси А	град	-35/+110
Угол поворота по оси С	град	360
Расстояние от торца шпинделя до стола	мм	150-625
Рабочий стол
Размер стола	мм	630x500
Нагрузка на стол	кг	350
Максимальный диаметр заготовки	мм	630
Шпиндель
Тип привода		мотор-шпиндель
Частота вращения	об/мин	15 000
Мощность шпинделя	кВт	17,0/28,0
Крутящий момент	Нм	90/148
Конус шпинделя		HSK-A63
Подачи
Быстрые перемещения по осям X/Y/Z	м/мин	45/45/45
Рабочие подачи по осям X/Y/Z	м/мин	20/20/20
Быстрые перемещения по осям A/C	об/мин	20/100
Инструментальный магазин
Емкость магазина	шт	30
Максимальный диаметр инструмента (пустое смежное гнездо)	мм	75(130)
Максимальная длина инструмента	мм	300
Максимальный вес инструмента	кг	8
Время смены инструмента	сек	2,5
Точность позиционирования
Ось X	мм	0,006
Ось Y	мм	0,006
Ось Z	мм	0,006
Ось А	сек	10
Ось С	сек	6
Повторяемость
Ось X	мм	0,004
Ось Y	мм	0,004
Ось Z	мм	0,004
Ось А	сек	8
Ось С	сек	4
Прочее
Система ЧПУ		Huazhong (HNC)
Габаритные размеры	мм	3588х2724х3250
Вес	тонна	15

Стандартная конфигурация:

Мотор-шпиндель 15000 об/мин
Инструментальный магазин 30 позиций
Кабинетное ограждение рабочей зоны
Система автоматической смазки
Пневматическая система
Трехцветная сигнальная лампа
Оптические линейки на осях А/C
Масляная система охлаждения шпинделя
Конвейер для стружки с тележкой

Опциональная конфигурация:

Инструментальный магазин 40/60/120 позиций
Кондиционер электрошкафа
Подача СОЖ через шпиндель 2/3/7 МПа
Система вытяжки масляного тумана
Маслоотделитель

Полный список опций по запросу
