AVERTUM/HISION GFM650

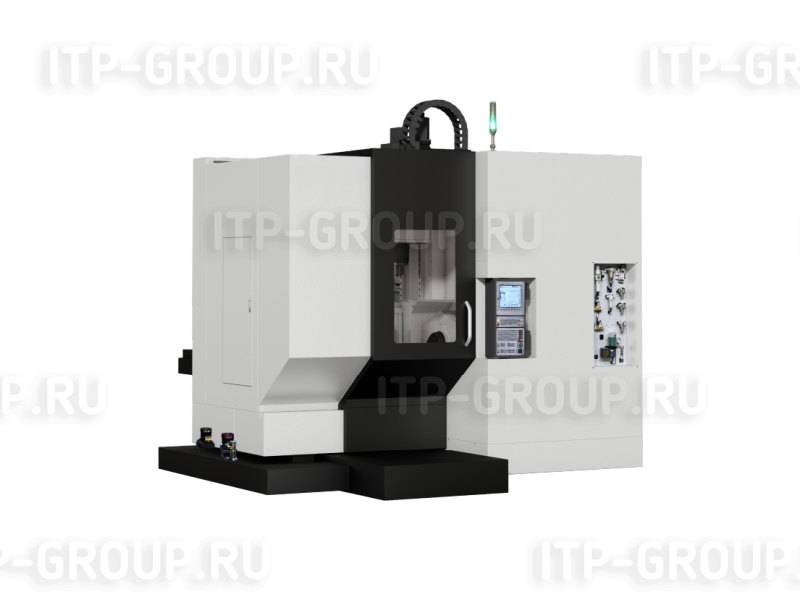

Пятиосевой обрабатывающий центр GFM650

Пятиосевой обрабатывающий центр GFM650 оснащен портальной рамной конструкцией высокой жесткости, поворотным столом-люлькой, что обеспечивает высокую скорость обработки по пяти осям. Высокие динамические характеристики: скорость, время отклика, эффективность и точность, жесткость резания, надежность и стабильность точности при обработке сложных поверхностей.
Эта серия широко используется в автомобилестроении, производстве пресс-форм, медицине, энергетике, производстве инструментов и других областях прецизионной обработки.

Подбор оснастки

Производитель: HISION (Китай)

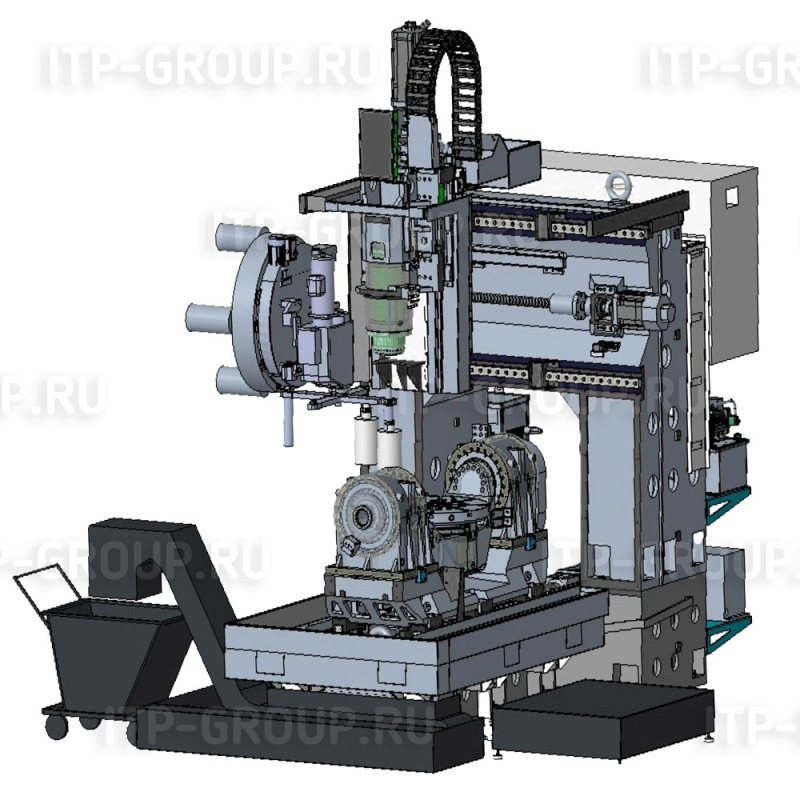

Оптимизированная конструкция

Станина изготовлена из высокопрочного высококачественного чугуна, обладающего высокой жесткостью и хорошей амортизацией.
Станина оснащена высокоточными линейными направляющими качения, привод осуществляется серводвигателем переменного тока.
Траверса и колонны изготовлены из высокопрочного и высококачественного ковкого чугуна, отлиты в виде цельной конструкции, обладающей высокой жесткостью и хорошими амортизационными свойствами.
Интегрированная, неразъёмная структура уменьшает контактную поверхность между траверсой и колоннами, снижает накопление погрешностей и повышает виброустойчивость и надёжность.
Оптические линейки входят в стандартную комплектацию.

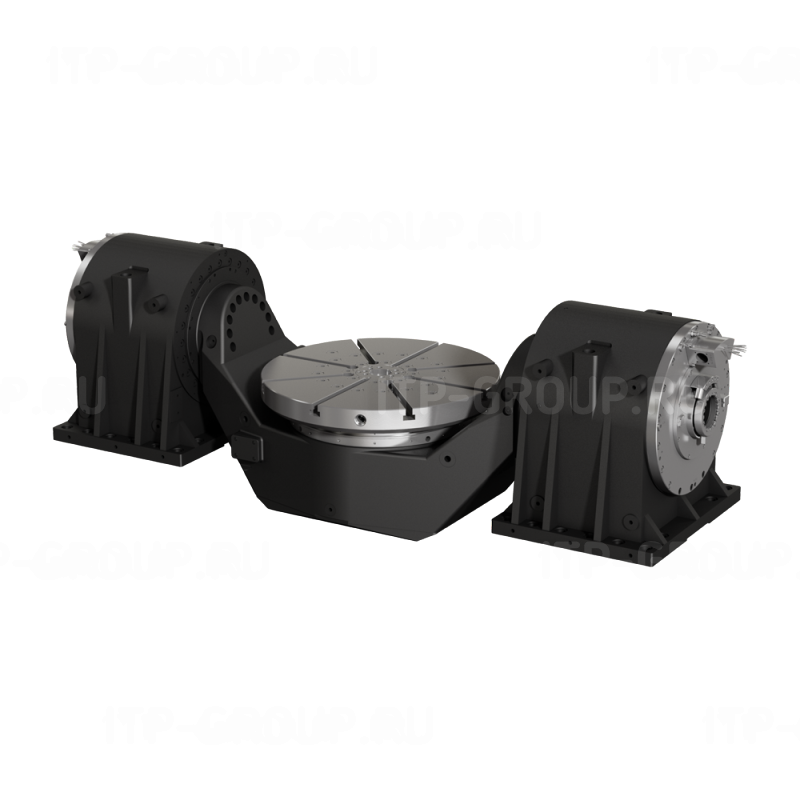

Наколнно-поворотный стол

Конструкция повышенной жёсткости: корпус люльки изготовлен из высококачественного чугуна, а вращающиеся компоненты поддерживаются высокоточными комбинированными подшипниками.
Оси A и C приводятся в движение высокомоментными двигателями.
Двухдвигательный привод обеспечивает повышенную жёсткость, что способствует снижению вибрации и деформации.
Двигатели оснащены прецизионным поворотным энкодером с обратной связью, что обеспечивает высокоточное позиционирование.

Наименование характеристики	Ед.изм.	Значение
Рабочая зона
Ход по оси X	мм	650
Ход по оси Y	мм	1000
Ход по оси Z	мм	550
Угол поворота по оси А	град	-120/+120
Угол поворота по оси С	град	360
Расстояние от торца шпинделя до стола	мм	200-750
Рабочий стол
Размер стола	мм	Ø650
Нагрузка на стол	кг	600
Максимальный диаметр заготовки	мм	800
Шпиндель
Тип привода		мотор-шпиндель
Частота вращения	об/мин	12 000
Мощность шпинделя	кВт	18,5/22,0
Крутящий момент	Нм	177/292
Конус шпинделя		BT40
Подачи
Быстрые перемещения по осям X/Y/Z	м/мин	36/36/36
Рабочие подачи по осям X/Y/Z	м/мин	20/20/20
Быстрые перемещения по осям A/C	об/мин	60/60
Инструментальный магазин
Емкость магазина	шт	30
Максимальный диаметр инструмента (пустое смежное гнездо)	мм	80(120)
Максимальная длина инструмента	мм	300
Максимальный вес инструмента	кг	8
Время смены инструмента	сек	2,5
Точность позиционирования
Ось X	мм	0,005
Ось Y	мм	0,006
Ось Z	мм	0,005
Ось А	сек	6
Ось С	сек	6
Повторяемость
Ось X	мм	0,004
Ось Y	мм	0,004
Ось Z	мм	0,004
Ось А	сек	4
Ось С	сек	4
Прочее
Система ЧПУ		Huazhong (HNC)
Габаритные размеры	мм	4540х4690х3640
Вес	тонна	15

Стандартная конфигурация:

Мотор-шпиндель 12000 об/мин
Инструментальный магазин 30 позиций
Кабинетное ограждение рабочей зоны
Система автоматической смазки
Пневматическая система
Трехцветная сигнальная лампа
Оптические линейки на всех осях
Масляная система охлаждения шпинделя
Конвейер для стружки с тележкой

Опциональная конфигурация:

Инструментальный магазин 40/60/120 позиций
Кондиционер электрошкафа
Подача СОЖ через шпиндель 2/3/7 МПа
Система вытяжки масляного тумана
Маслоотделитель

Полный список опций по запросу
