AVERTUM/HISION HF160H

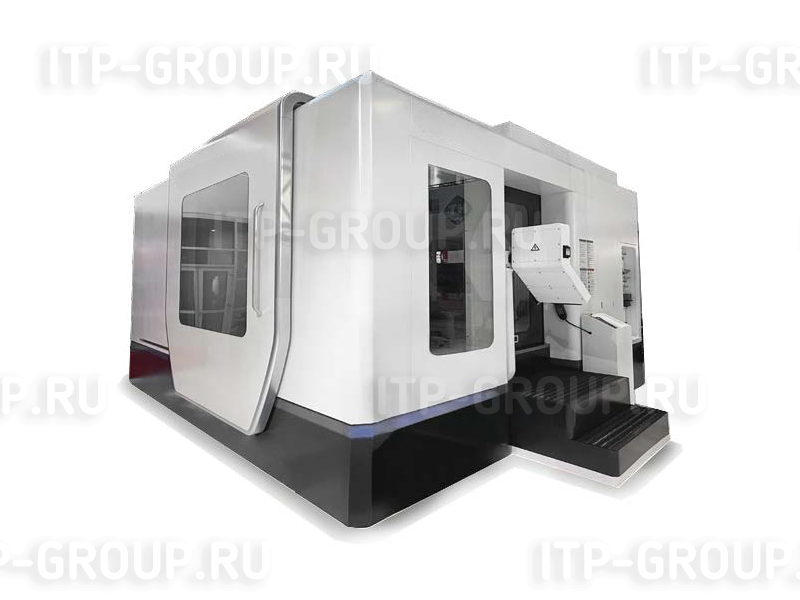

Пятиосевой обрабатывающий центр HF160H

Серия станков HF-H с наклонной вилочной фрезерной головой представляет собой 5-осевой горизонтальный обрабатывающий центр с одновременной обработкой и высокой жесткостью конструкции. Станки HF-H отвечают требованиям заказчиков к обработке широкого спектра материалов, начиная от твердых металлов, таких как титан и инконель, и заканчивая высокоскоростной обработкой алюминия. Характеристики этого 5-осевого обрабатывающего центра позволяют производить эффективную обработку геометрически сложных деталей. Дополнительно оснащаются различными шпинделями и столами.

Подбор оснастки

Производитель: HISION (Китай)

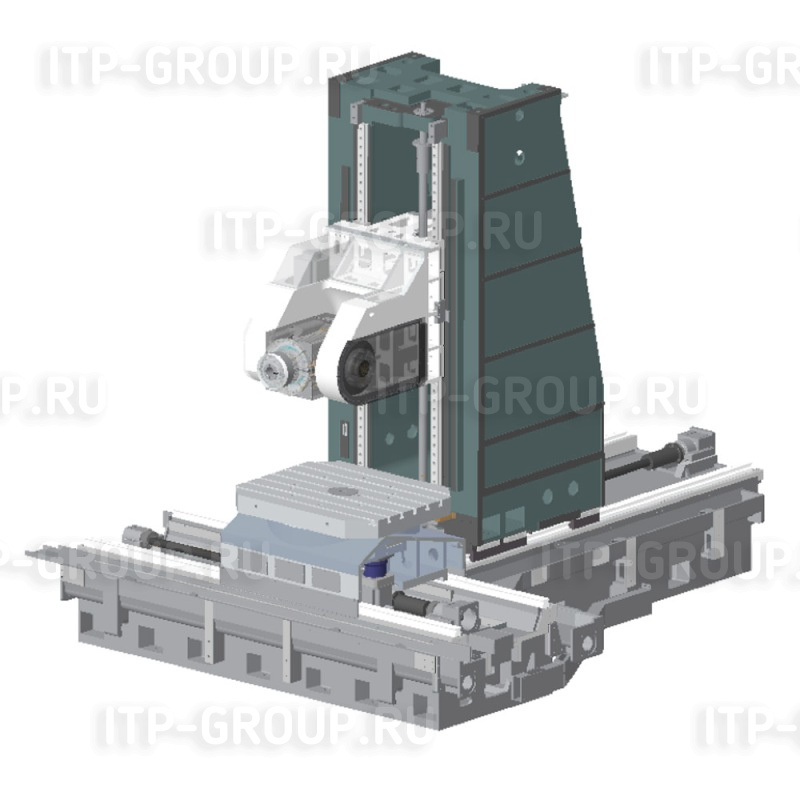

Конструктивные особенности

Цельнолитая чугунная станина для силовой обработки, станки комплектуются вилочной фрезерной головкой.
Высокая точность оси C обеспечивается кулачково-червячной передачей.
Шпиндель, приводимый в движение встроенным двигателем с высоким крутящим моментом, обладает превосходной производительностью.
Цельнолитая фиксированная конструкция колонны уменьшает вес подвижных элементов, снижая момент инерции при перемещении рабочих узлов и повышая точность обработки.
Ось X поддерживается тремя сверхпрочными роликовыми направляющими для обеспечения постоянной жесткости на всей длине хода оси X.
Для обеспечения высокой динамики подачи движущихся частей используются серводвигатели с прямым подключением к винту ШВП.

Вращающийся стол

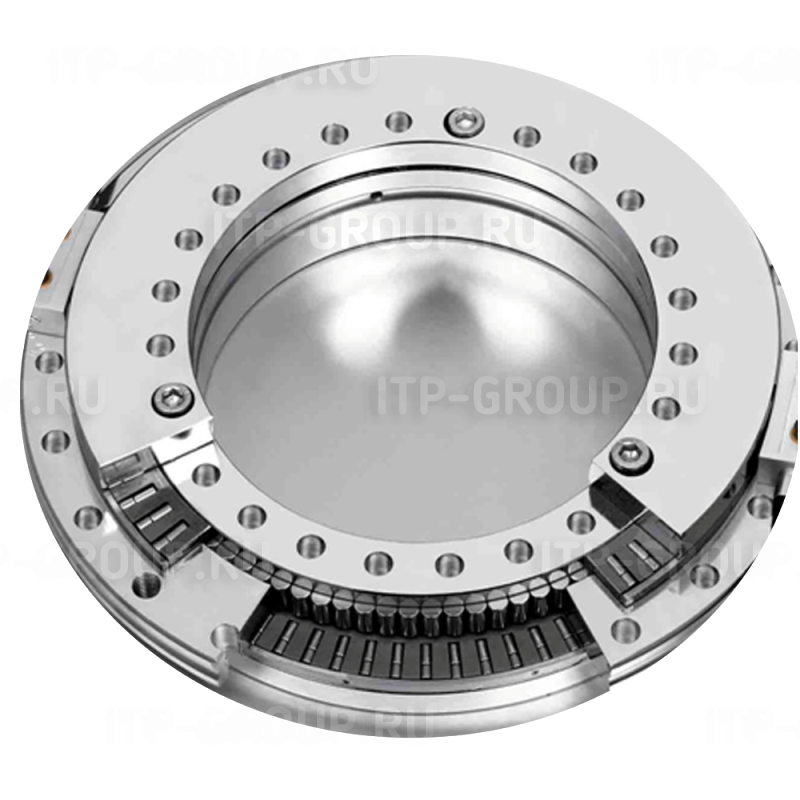

Поворотный стол поддерживается специальными комбинированными подшипниками, которые обеспечивают повышенную осевую и радиальную жесткость при высокой скорости вращения и обладают высокой способностью противостоять опрокидывающему моменту.
Двухмоторный привод устраняет люфт в механической передаче, обеспечивает высокую жесткость привода, быстрый динамический отклик.

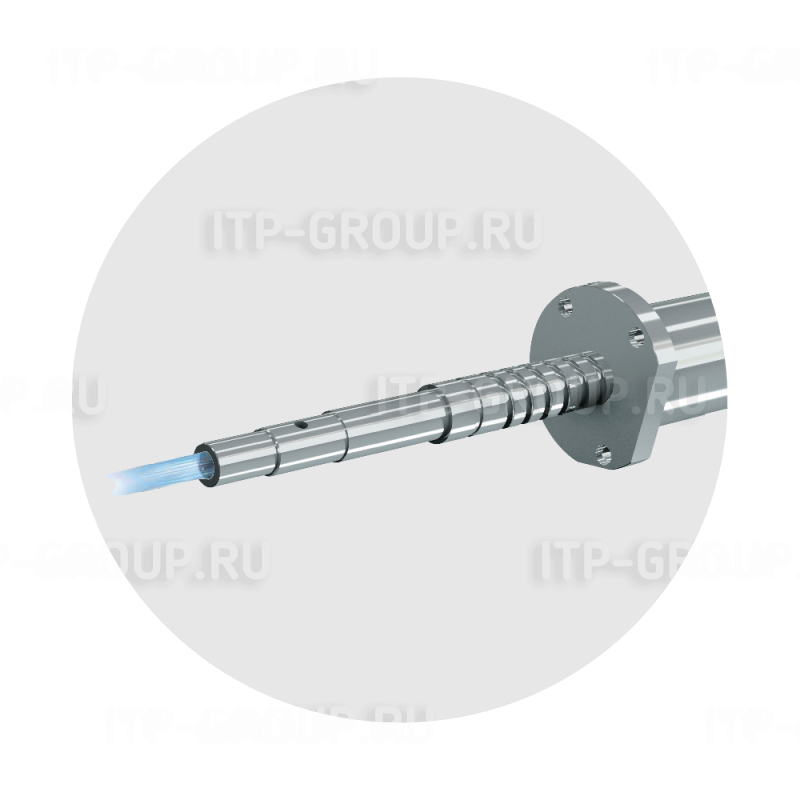

Охлаждение ШВП по осям X, Y, Z

Винты ШВП осям установлены с преднатягом и имеют внутренний канал охлаждения для обеспечения термической стабильности на высоких скоростях подачи.
Охлаждающая жидкость проходит через полую часть винтов, что позволяет эффективно сдерживать повышение температуры и поддерживать точность.

Наименование характеристики	Ед.изм.	Значение
Рабочая зона
Ход по оси X	мм	1800
Ход по оси Y	мм	1250 (опц.1550)
Ход по оси Z	мм	1600
Угол поворота по оси А	град	-120/+30
Угол поворота по оси С	град	360
Рабочий стол
Размер стола	мм	Ø1500
Нагрузка на стол	кг	3000
Индексация	град	0,001
Шпиндель
Тип привода		мотор-шпиндель
Частота вращения	об/мин	5 000
Мощность шпинделя	кВт	32,0/45,0
Крутящий момент	Нм	573/728
Конус шпинделя		BBT50 / HSK-A100
Подачи
Быстрые перемещения по осям X/Y/Z	м/мин	20/20/20
Рабочие подачи по осям X/Y/Z	м/мин	5/5/5
Быстрые перемещения по осям A/C	об/мин	15/20
Инструментальный магазин
Емкость магазина	шт	40
Максимальный диаметр инструмента (пустое смежное гнездо)	мм	120(240)
Максимальная длина инструмента	мм	400
Максимальный вес инструмента	кг	25
Прочее
Система ЧПУ		Huazhong
Габаритные размеры	мм	7600х4300х5150
Вес	тонна	31

Стандартная конфигурация:

Мотор-шпиндель 5000 об/мин
Инструментальный магазин на 40 позиций
Кабинетное ограждение рабочей зоны
Система автоматической смазки
Пневматическая система
Трехцветная сигнальная лампа
Оптические линейки на всех осях
Масляная система охлаждения шпинделя
Конвейер для стружки с тележкой

Опциональная конфигурация:

Мотор-шпиндель 8000 об/мин
Инструментальный магазин на 60 позиций
Кондиционер электрошкафа
Подача СОЖ через шпиндель 2/3/7 МПа
Система вытяжки масляного тумана
Маслоотделитель

Полный список опций по запросу
