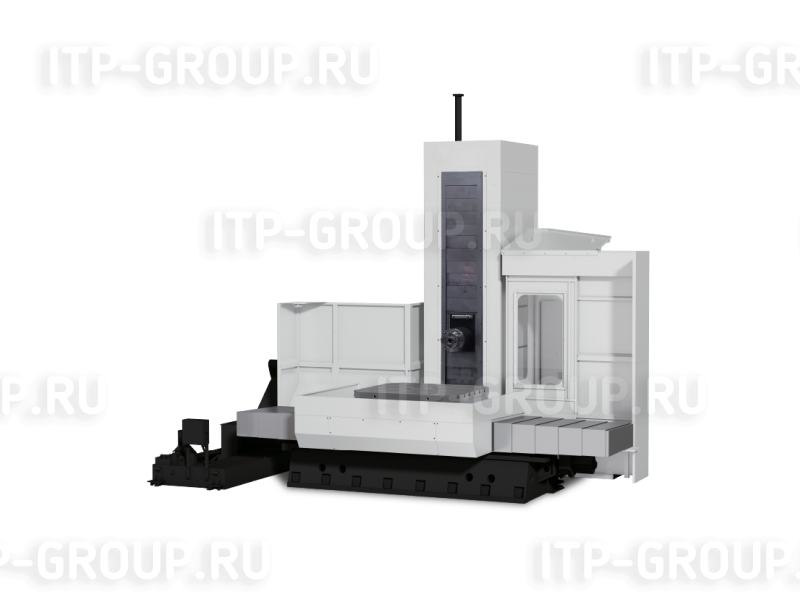

AVERTUM/HISION HBM130

Горизонтально-расточной обрабатывающий центр HBM130

Станки серии HBM имеют Т-образную конструкцию станины с передним расположением редуктора, в которой используются роликовые линейные направляющие высокой жесткости и напраляющие скольжения.

Станки данной серии особенно подходит для обработки отверстий и поверхностей деталей коробчатого типа и широко используется в таких отраслях промышленности, как автомобилестроение, железнодорожный транспорт, производство запорной арматуры, горнодобывающее оборудование и общее машиностроение.

Подбор оснастки

Производитель: HISION (Китай)

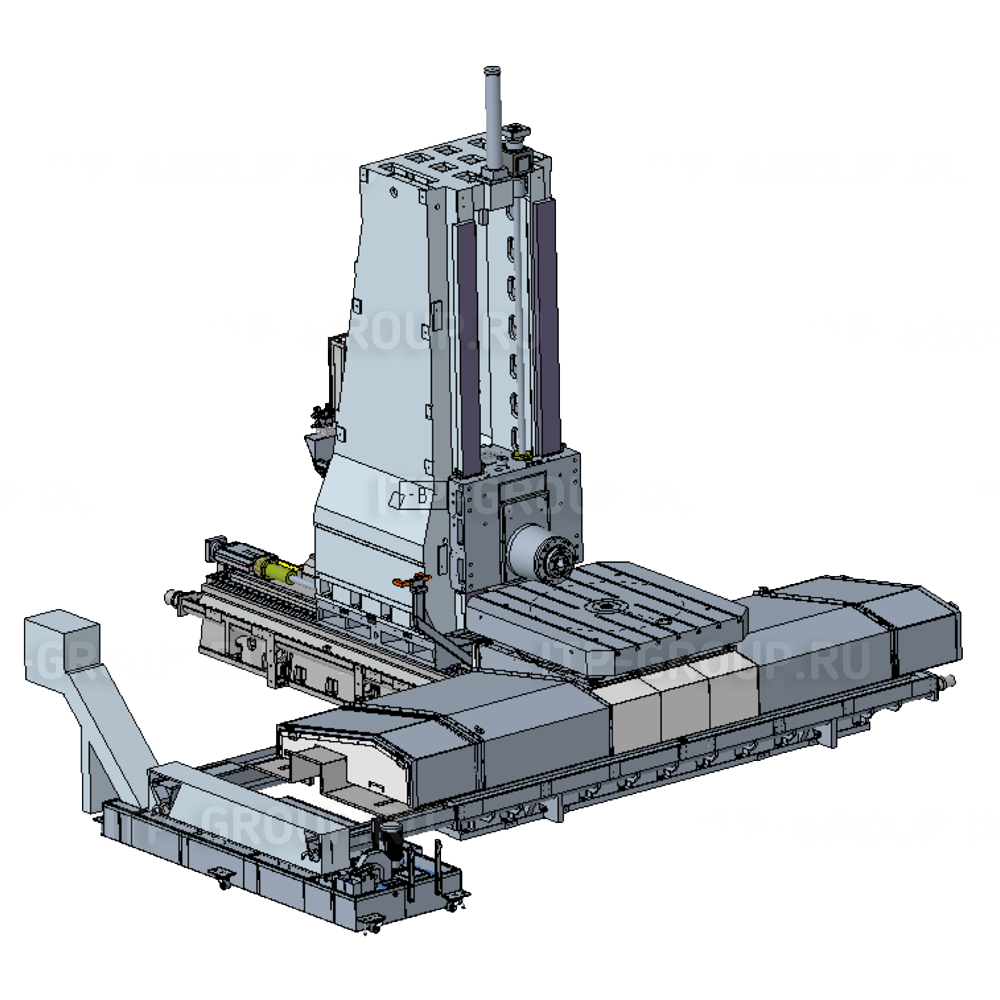

Особенности конструкции

Симметричная конструкция станка специально разработана для тяжелой обработки, обеспечивая минимальные вибрации и более стабильную обработку.
Встроенная в колонну шпиндельная бабка обеспечивает более устойчивый центр тяжести с высокой устойчивостью к осевым нагрузкам (опрокидыванию). Шпиндельная бабка с масляно-воздушной смазкой, не требующей технического обслуживания, обеспечивает высокий крутящий момент.

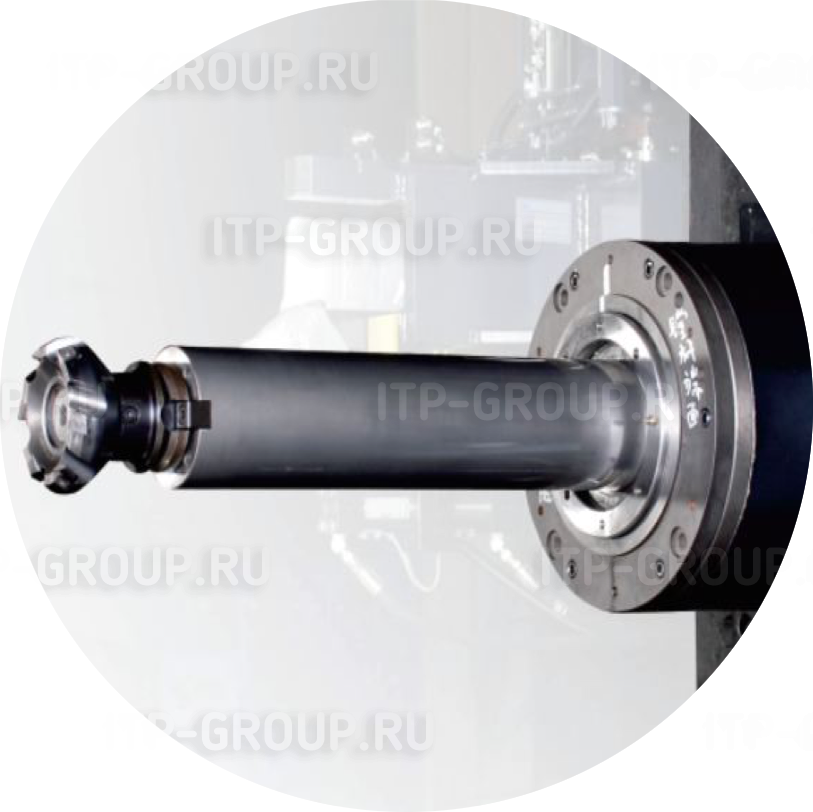

Шпиндель

Корпус шпинделя с удлиненным вылетом позволяет уменьшить длину инструмента и обеспечить высокую производительность обработки.
Двухступенчатая зубчатая передача обеспечивает большой крутящий момент на низких оборота.
Воздушно-масляная смазка подшипника для охлаждения шпинделя с постоянной температурой обеспечивают высокую скорость и стабильную работу шпинделя.
Ось W оснащена прецизионной линейной направляющей и приводится в движение серводвигателем, напрямую подключенным к шариковинтовой передаче.

Наименование характеристики	Ед.изм.	Значение
Рабочая зона
Ход по оси X	мм	2500
Ход по оси Y	мм	1600
Ход по оси Z	мм	1500
Ход по оси W	мм	515
Расстояние от оси шпинделя до поверхности стола	мм	137-1735
Расстояние от торца до поверхности стола	мм	450-1950
Рабочий стол
Размер стола	мм	1400х1600
Нагрузка на стол	кг	8 000
Поворот стола	град	0,001°
Подачи
Скорость резания по осям X/Y/Z/W	м/мин	6/6/6/6
Скорость быстрых перемещений по осям X/Y/Z/W	м/мин	10/10/10/6
Шпиндель
Частота вращения шпинделя	об/мин	2 500
Мощность шпинделя	кВт	22,0/30,0
Крутящий момент	Нм	1347/1837
Конус шпинделя		BT50
Штревель		P50T-II-MAS403
Диаметр шпинделя	мм	130
Инструментальный магазин
Количество инструмента в магазине	шт	40/60
Максимальный диаметр инструмента (смежное гнездо)	мм	120(240)
Максимальная длина инструмента	мм	600
Максимальный вес инструмента	кг	30
Прочее
Система ЧПУ		Fanuc 0i
Габариты станка (длина х ширина х высота)	мм	7700 х 6600 х 5100
Вес станка	тонна	33,0

Стандартная конфигурация:

Система ЧПУ Fanuc
Редуктор
Индексация стола 0,001°
Ось W
Масляное охлаждение шпинделя
Кабинетное ограждение рабочей зоны
Система автоматической смазки
Пневматическая система
Трехцветная сигнальная лампа
Конвейер для стружки с тележкой

Опциональная конфигурация:

Система ЧПУ Siemens
Инструментальный магазин 40/60/90/120 позиций
Оптические линейки
Увеличение размера стола
Увеличение ходов по осям
Кондиционер электрошкафа
Подача СОЖ через шпиндель 2/3/7 МПа
Система вытяжки масляного тумана
Маслоотделитель

Полный список опций по запросу
