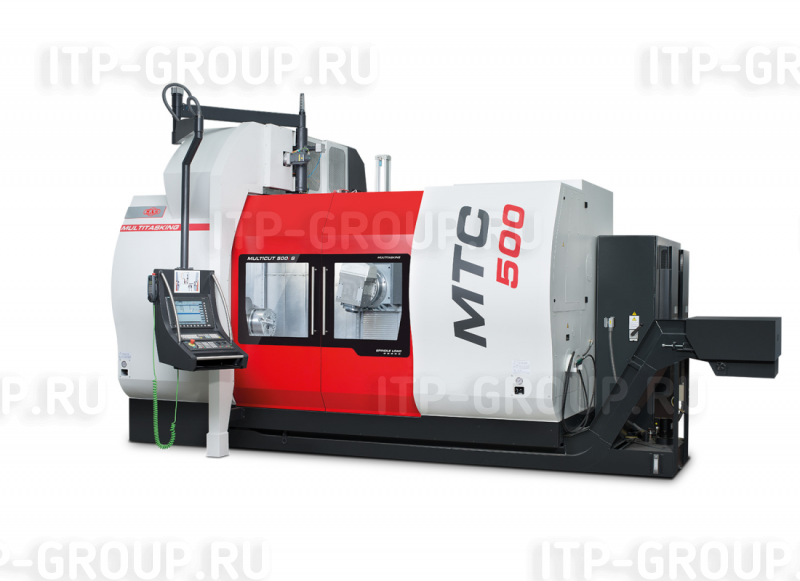

Обрабатывающий центр MULTICUT 500i


Обрабатывающий центр MULTICUT 500i

Многооперационные токарно-фрезерные центры совмещают свойства токарных и фрезерных станков в одном универсальном станке, который позволяет производить комплексную обработку фасонных деталей посредством различных технологий (точение, нарезание резьбы, прорезка, сверление, расточка, фрезерование, фрезерование кулачков, огибание зубчатых колес и измерение). Станки в стандартном исполнении оснащены осью B, позволяющей осуществлять внецентровое сверление и пятиосевое фрезерование. Станок в исполнении MULTICUT 500i S (с правым шпинделем) дает возможность комплексной обработки деталей с двух сторон.

Производитель: KOVOSVIT MAS (Чехия)

Производитель

Преимущества интеграции станка MULTICUT:

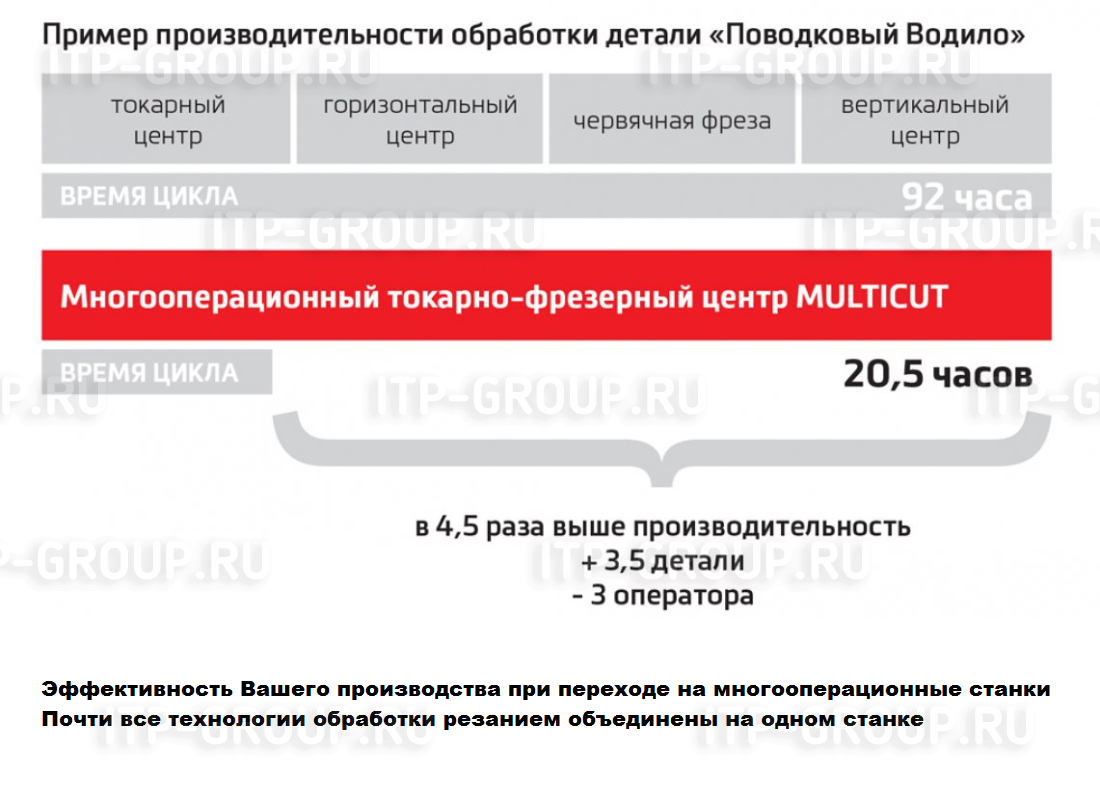

  • Существенное сокращение итогового времени обработки
  • Снижение материалоемкости
  • Исключение межоперационных простоев
  • Сокращение количества агрегатов
  • Сокращение количества инструментов
  • Сокращение количества операторов
  • Сокращение времени наладки
  • Высокая точность обработки
  • Облегчение повторной наладки - возможность сохранения всех технологических параметров

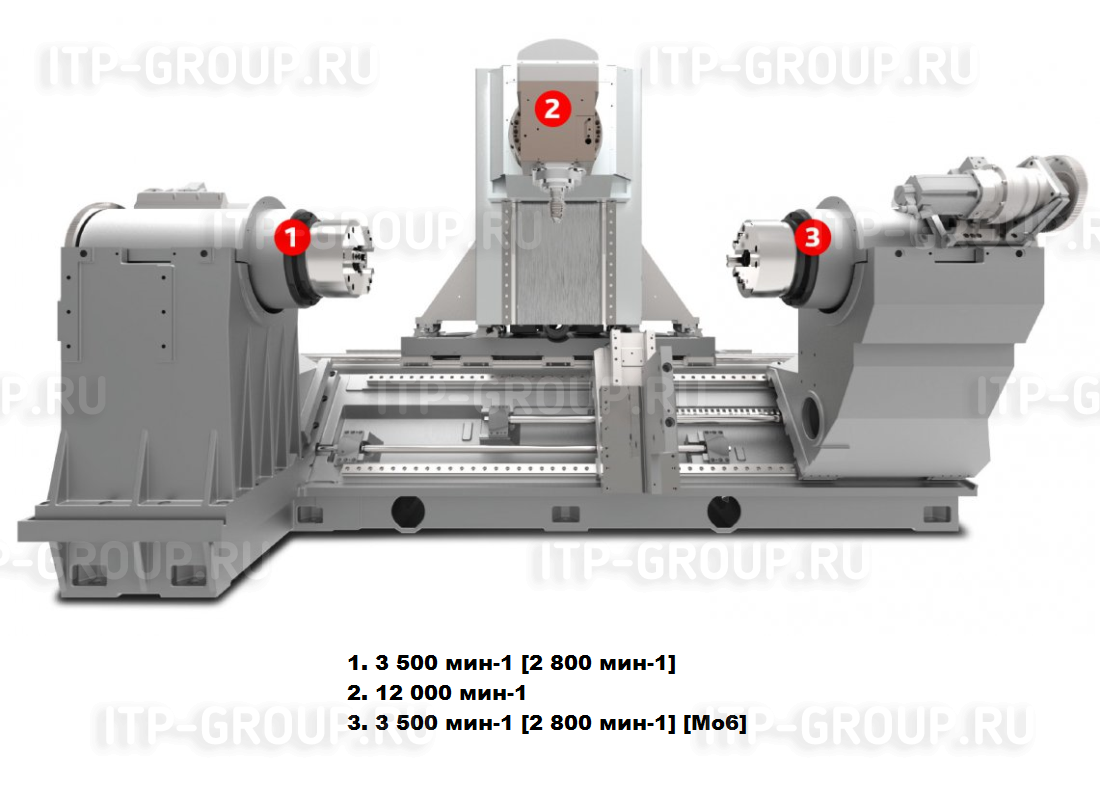

Варианты исполнения станка:
  1. S - исполнение с правым шпинделем
  2. T - исполнение с задней бабкой
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
ЕД.ИЗМ.
MULTICUT 500i [POWER] (T)
MULTICUT 500i [POWER] (S)

Рабочий диапазон
Макс. рабочий диаметр над станиной / нижним суппортом мм 1 030 1 030

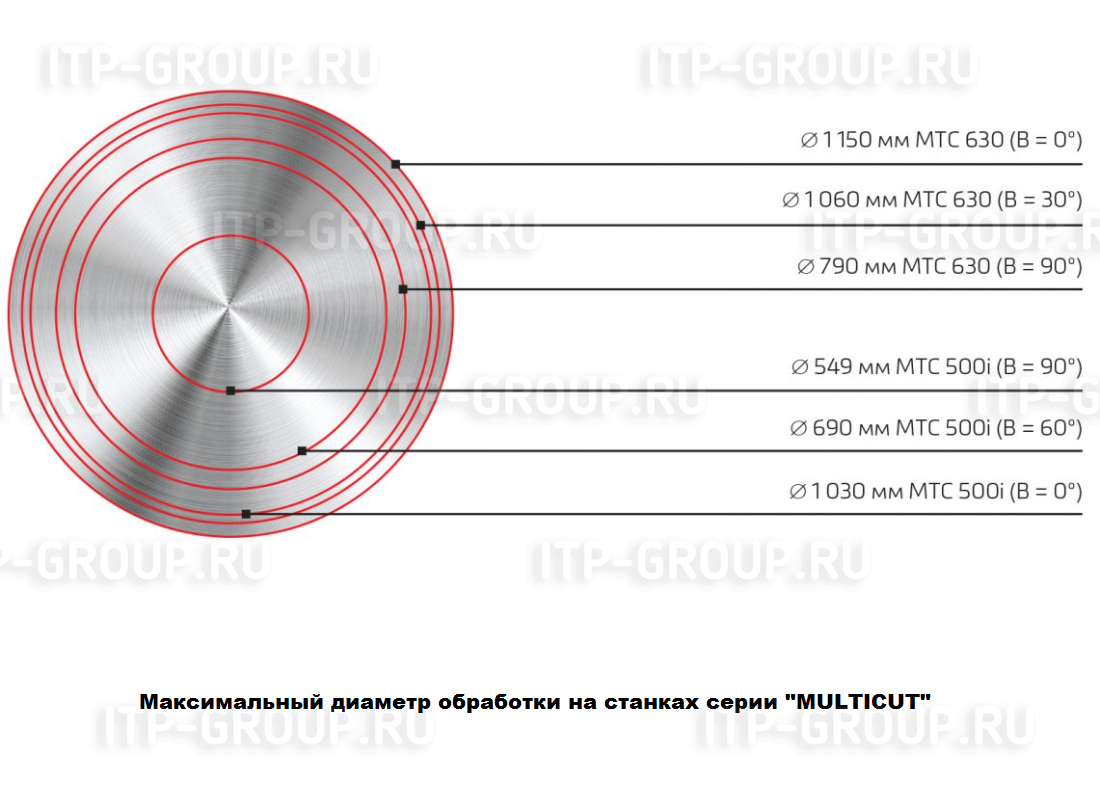

Макс. диаметр токарной обработки  B = 0° / 45° / 60° / 90° мм 549 / 690 / 880 / 1 030 549 / 690 / 880 / 1 030
Макс. торцевое расстояние шпиндель – торец пиноли задней бабки | шпиндель-шпиндель мм 1 972 1 799

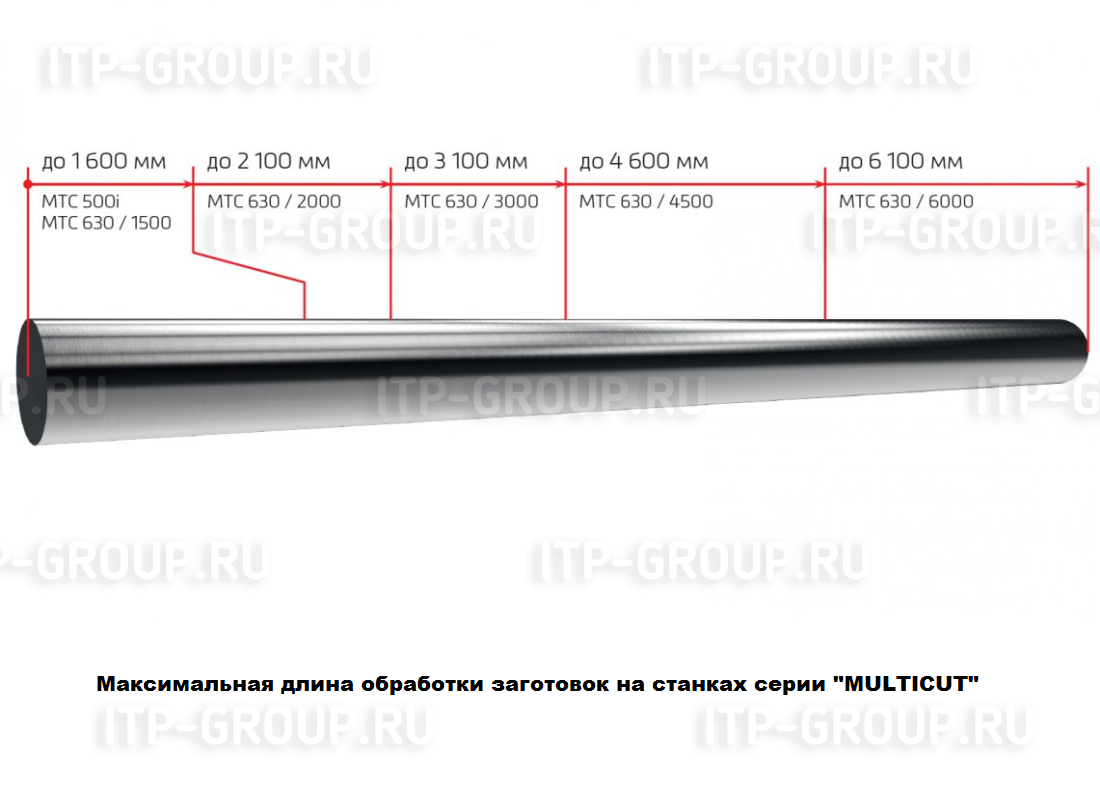

Макс. длина токарной обработки мм 1 734 1 527
Макс. диаметр обработки прутка мм 94 [122] 94 [122]
Вес заготовки
Одностороннее зажатие / подкреплено центром, включая зажимное устройство (макс. обороты 300 мин-1) кг 800 / 2 100 [1 000 / 2 500] 800 / 2 100 [1 000 / 2 500]
Подкреплено люнетом, включая зажимное устройство (макс. обороты 300 мин-1) кг 2 500 [3 000] 2500 [3000]
Линейные оси инструментального шпинделя

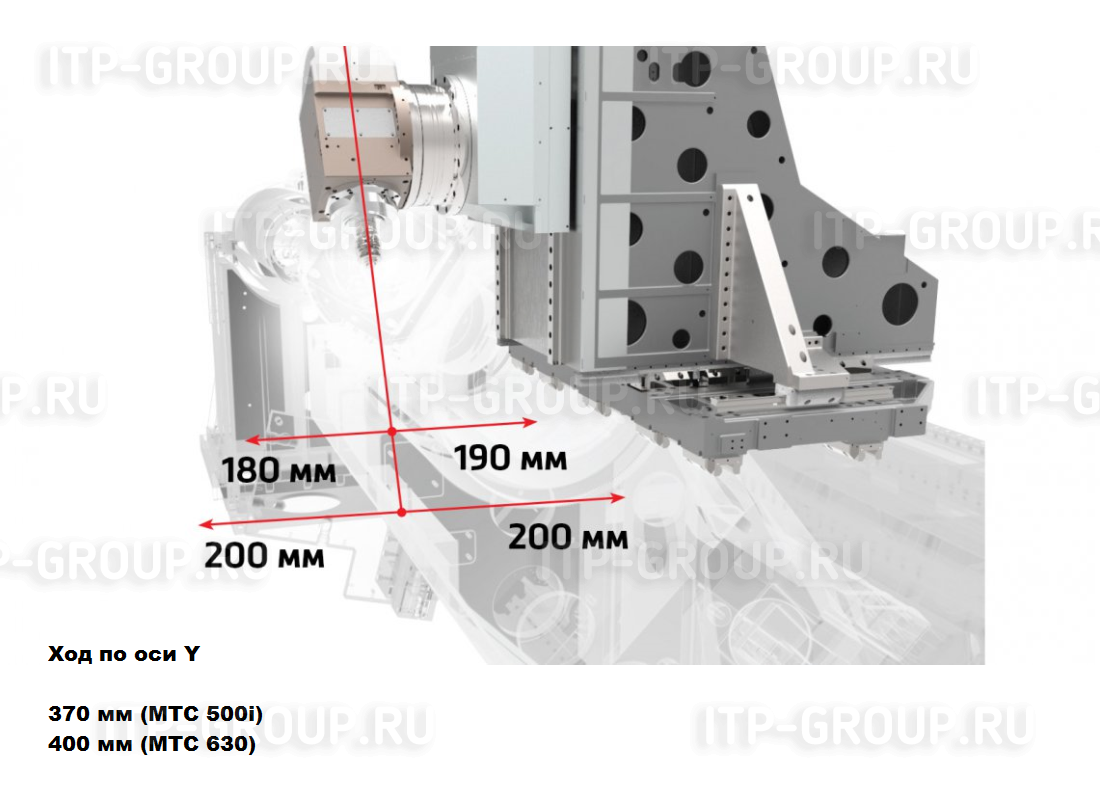

Ход по оси X / Y <-Y / +Y> / Z мм 640 / 370 <-190 / +180> / 1 600 640 / 370 <-190 / +180> / 1 600
Усилие подачи X, Y, Z 25% / 40%ED / постоянный кН 21,5 / 17,5 / 12,5; 19,5 / 16 / 11,5; 32 / 27,5 / 17 21,5 / 17,5 / 12,5; 19,5 / 16 / 11,5; 32 / 27,5 / 17
Ускоренная подача оси X / Y / Z м.мин-1 50 / 40 / 50 50 / 40 / 50
Ускорение оси X / Y / Z м.сек-2 5 / 4 / 5 5 / 4 / 5
Главный шпиндель
Максимальные обороты
Низкие обороты мин-1 3 500 [866] 3 500 [866]
Высокие обороты мин-1 3 500 [2 800] 3 500 [2 800]
Номинальные обороты мин-1 750 [133 / 666] 750 [133 / 666]
Кол-во передач шт. 1 [2] 1 [2]
Тип торца шпинделя (DIN 55026)   A8 [A11] A8 [A11]
Диаметр шпинделя мм 106 [135] 106 [135]
Внутренний диаметр передних подшипников мм 160 [200] 160 [200]
Крутящий момент:

Низкие обороты 25% / 40% / 60% ED / постоянный Нм 1145 / 1025 / - / 760 [- / 3000 / 2400 / 2000] 1145 / 1025 / - / 760 [- / 3000 / 2400 / 2000]
Высокие обороты 25% / 40% / 60% ED / постоянный Нм 1145 / 1025 / - / 760 [760 / 600 / 480 / 400] 1145 / 1025 / - / 760 [760 / 600 / 480 / 400]
Мощность двигателя 25% / 40% / 60% ED / постоянная кВт 74 / 72 / - / 59 [53 / 42 / 33,5 / 28] 74 / 72 / - / 59 [53 / 42 / 33,5 / 28]
Высота оси шпинделя мм 1 290 1 290
Противошпиндель
Максимальные обороты
Низкие обороты мин-1 - 3 500 [866]
Высокие обороты мин-1 - 3 500 [2 800]
Номинальные обороты мин-1 - 750 [133 / 666]
Кол-во передач шт. - 1 [2]
Тип торца шпинделя (DIN 55026)   - A8 [A11]
Диаметр шпинделя мм - 106 [135]
Внутренний диаметр передних подшипников мм - 160 [200]
Крутящий момент:
Низкие обороты 25% / 40% / 60% ED / постоянный Нм - 1145 / 1025 / - / 760 [ - / 3000 / 2400 / 2000]
Высокие обороты 25% / 40% / 60% ED / постоянный Нм - 1145 / 1025 / - / 760 [760 / 600 / 480 / 400]
Мощность двигателя 25% / 40% / 60% ED / постоянная кВт - 74 / 72 / - / 59 [53 / 42 / 33,5 / 28]
Ось C токарного шпинделя 1, 2
Минимальный шаг программирования град 0,0001 0,0001
Максимальные обороты мин-1 43 43
Крутящий момент 25% ED / постоянный Нм 2 100 / 1 400 2 100 / 1 400
Инструментальный шпиндель
Максимальные обороты мин-1 12 000 12 000
Номинальные обороты мин-1 2 100 2 100
Конус шпинделя   HSK A63 / Capto 6 [HSK A63] HSK A63 / Capto 6 [HSK A63]
Крутящий момент 25% / 40% ED / постоянный Нм 123 / 100 / 60 123 / 100 / 60
Мощность 25% / 40% ED / постоянная кВт 27 / 22 / 13 27 / 22 / 13
Число позиций для индексации инструмента   360 x 1° 360 x 1°
Длина шпинделя мм 563 563
Ось B инструментального шпинделя
Диапазон наклона град -120° / +105° -120° / +105°
Минимальный шаг программирования град 0,0001° 0,0001°
Максимальные обороты мин-1 50 50
Время индексации на 90° сек 0,8 0,8
Крутящий момент 40% ED / постоянный Нм 950 / 550 950 / 550
Гидравлический тормоз / фиксация Нм 4 000 4 000
Магазин инструментов
Кол-во ячеек шт 81 81
Макс. длина инструмента мм 350 350
Макс. диаметр инструмента мм 90 90
Макс. диаметр инструмента при свободных соседних ячейках мм 150 150
Макс. вес инструмента кг 8 8
Время смены инструмент-инструмент / стружка - стружка сек 3 / 15 3 / 15
Задняя бабка
Диаметр пиноли / Ход пиноли мм 190 / 180 -
Конус центра Morse   Mo6 -
Диапазон усилия Нм 3,2 - 28,6 -
Прочее


Объем емкости охлаждающей жидкости л 500 500
Мощность двигателя насоса (постоянная) кВт 0,27 0,27
Габариты станка
Длина станка, включая транспортер стружки / без транспортера стружки / для транспорта мм 4800 / 6500 / 5372 [6385 / 7425 / 6692] 4800 / 6500 / 5372 [6385 / 7425 / 6692]
Ширина станка / для транспорта мм 3950 / 3670 3950 / 3670
Высота станка / для транспорта мм 3760 / 3660 3760 / 3660
Вес станка кг 22 800 [23 750] 23 050 [24 000]
Подключение станка
Подводимая мощность станка номинальная кВА 110 [90] 110 [90]
Сжатый воздух давление / проток МПа / л.мин-1 0,6 / 600 0,6 / 600
Система ЧПУ
Тип   SIEMENS SINUMERIK 840D sl SIEMENS SINUMERIK 840D sl
Кол-во непрерывно управляемых осей обработки   5 5
