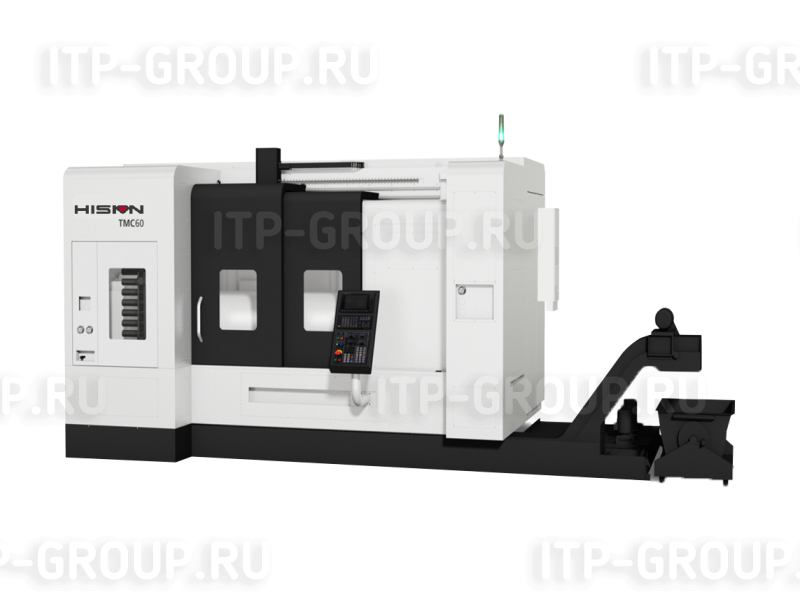

Токарно-фрезерный обрабатывающий центр TMC60-ST

Многоосевой токарно-фрезерный обрабатывающий центр модели TMC60-ST имеет широкую зону обработки, это позволяет в процессе использования гибко переналаживать оборудование, добавляя те или иные опции по необходимости. Этот станок отлично совмещает в себе токарную и фрезерную обработку, позволяя компоновке работать как единое целое, значительно сокращая время обработки. Оборудование подходит для сложной обработки самых разных деталей в авиации, автомобилестроении, машиностроении, медицине и других областях.
TMC60-ST сочетает в себе поперечную вертикальную компоновку осей X и оси Y, каждая ось имеет свою систему роликовых направляющих высокой жесткости.

Подбор оснастки

Производитель: HISION (Китай)

Конструктивные особенности:

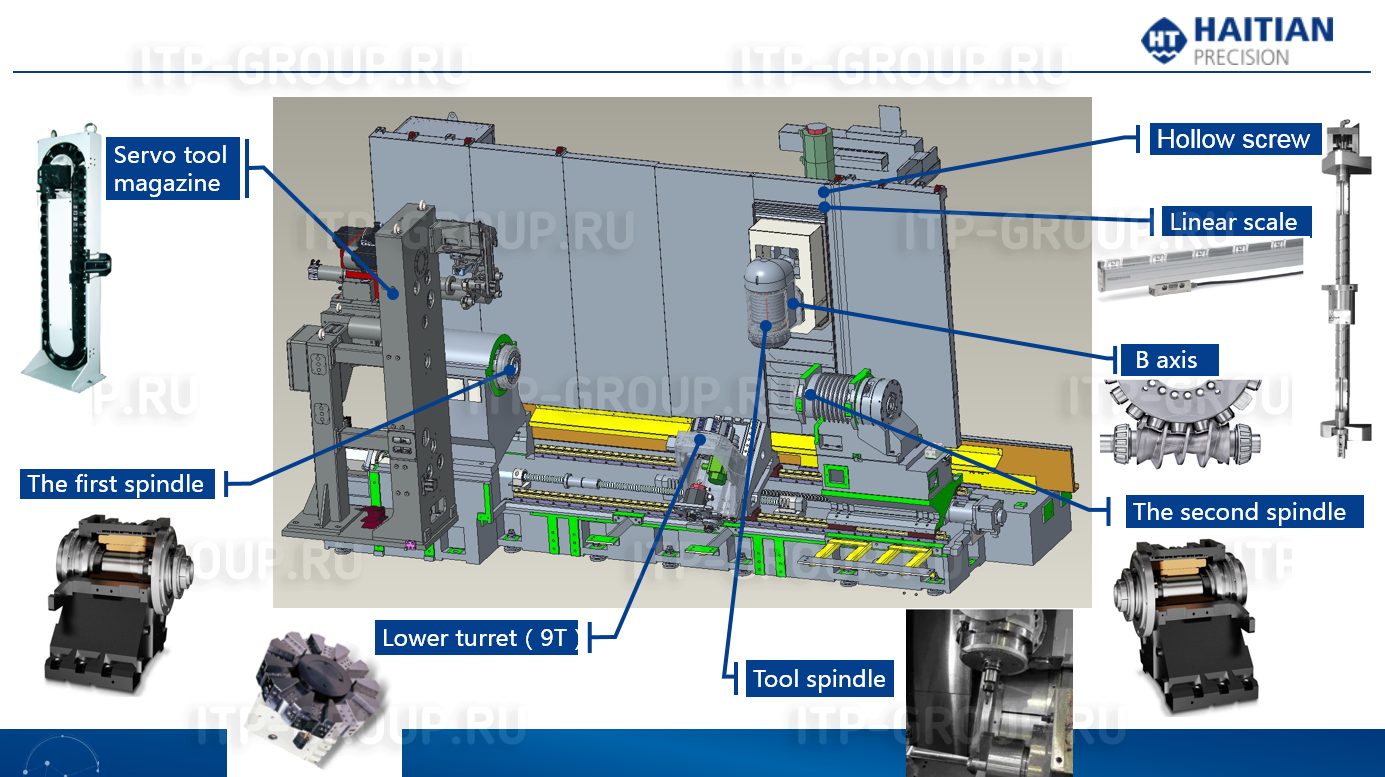

система охлаждения шпинделей
охлаждение полого винта ШВП оси Х
оптические линейки по оси Х
каждая ось оснащена роликовыми линейными направляющими, обеспечивающими высокую жесткость и скорость
облегченная конструкция подвижных частей

Ось В

индексирование оси B использует конструкцию поперечного роликового подшипника высокой жесткости
минимальный угол индексации 0,0001°
высокая точность позиционирования
не требует технического обслуживания, благодаря низкому износу, позволяет сохранять первоначальную точность в течение длительного времени
эффективность проводимости составляет более 90%

Инструментальный шпиндель

мотор-шпиндель
низкий уровень шума и вибраций
высокий крутящий момент
высокая мощность
быстрый запуск / остановка
индексирование оси B использует конструкцию поперечного роликового подшипника высокой жесткости

Инструментальный магазин

40 позиций – стандарт, 80 позиций – опция
двойной сервопривод обеспечивает плавную работу
время смены инструмента 2,5 сек
автоматическое радиальное центрирование и высокая точность повторения при установке

Главный шпиндель

мотор-шпиндель, 3500 об/мин, 22/26 кВт
сверление и фрезерование
жесткая фиксация
индексация по оси С: 0.0001°

Противошпиндель (опция)

мотор-шпиндель, 4500 об/мин, 15/22 кВт
сверление и фрезерование (опционально)
жесткая фиксация (опционально)
индексация по оси С: 0.0001° (опционально)

Задняя бабка с сервоприводом

перемещение 1565 мм
диаметр пиноли: 120 мм
подача: 8 м/мин

Револьверная головка (опция)

сервопривод обеспечивает быструю смену инструмента и высокую надёжность
использование кротчайшей траектории перемещения для смены инструмента, 0,14 сек/шаг
возможность токарной обработки на двух шпинделях
гидравлический зажим и зубчатое соединение Хирта обеспечивают высокую жёсткость револьверной головки во время обработки

Наименование характеристики	Ед.изм.	Значение
Рабочая зона
Наибольший диаметр над станиной	мм	658
Максимальный диаметр обработки	мм	510
Максимальная длина обработки	мм	1524
Одновременное управление осями		4
Шпиндель
Частота вращения	об/мин	3500
Мощность шпинделя	кВт	22/26
Конус шпинделя		A2-8
Максимальный диаметр прутка	мм	65
Контр-шпиндель
Частота вращения	об/мин	4500
Мощность шпинделя	кВт	15/22
Конус шпинделя		A2-6
Максимальный диаметр прутка	мм	50
Фрезерная голова
Частота вращения шпинделя	об/мин	12000
Мощность шпинделя	кВт	15/26
Крутящий момент	Нм	45.7/124
Конус		CAPTO C6
Минимальный угол индексирования	градус	0.0001
Инструментальный магазин
Емкость инструментального магазина		40
Максимальный диаметр инструмента (смежное гнездо)	мм	90 (140)
Максимальная длина инструмента	мм	400
Максимальный вес инструмента	кг	8
Револьверная головка
Количество позиций в револьверной головке		9
Сечение резца		25x25
Максимальный диаметр осевого инструмента	мм	32
Перемещения

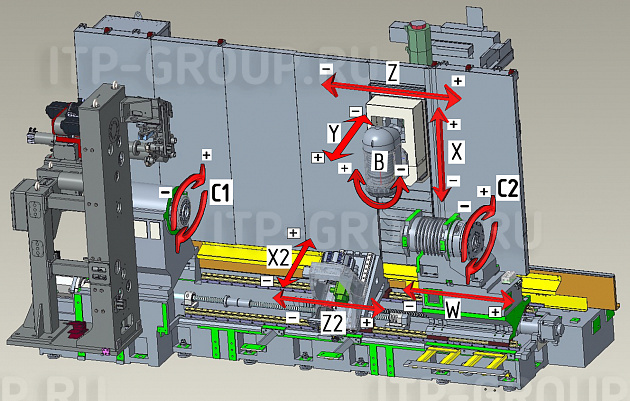

Ход по оси X	мм	615
Ход по оси Y	мм	260 (±130)
Ход по оси Z	мм	1585+110
Ход по оси X2 (нижняя револьверная головка)	мм	230
Ход по оси Z2 (нижняя револьверная головка)	мм	1388
Ход по оси W (нижняя револьверная головка)	мм	1539
Ось B	градус	-30~210
Быстрые перемещения по оси X	м/мин	40
Быстрые перемещения по оси Z	м/мин	40
Быстрые перемещения по оси Y	м/мин	40
Быстрые перемещения по оси X2	м/мин	36
Быстрые перемещения по оси Z2	м/мин	32
Быстрые перемещения по оси W	м/мин	30
Система ЧПУ
Система ЧПУ		FANUC 31I
Прочее
Длина	мм	5100
Ширина	мм	3100
Высота	мм	3200
Вес	тонна	18
