HISION GLU16IIx25 PLUS

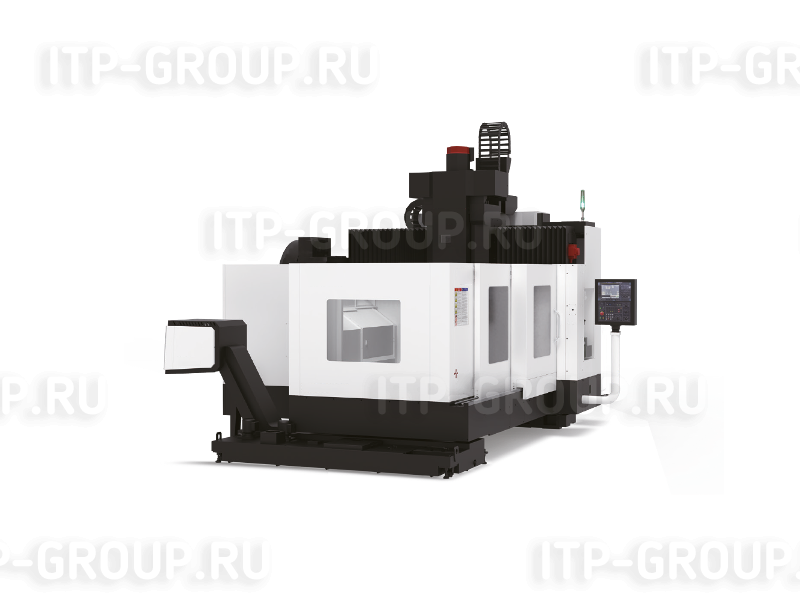

Портальный обрабатывающий центр GLU16IIx25 PLUS

Серия портальных станков GLU II PLUS от HISION оборудована зубчатой передачей и специальной технологией компоновки направляющих скольжения коробчатого типа по оси Z для обеспечения идеальной интеграции мощности и точности обработки.

Подбор оснастки

Производитель: HISION (Китай)

Благодаря высокой жесткости станины и широкого диапазона обработки традиционных портальных изделий, портальный обрабатывающий центр серии GLU Ⅱ PLUS от HISION реализует идеальную интеграцию мощности и высокой точности обработки с использованием зубчатой передачи и специальной технологии компоновки направляющих скольжения коробчатого типа.
GLU II PLUS HISION широко используется в высокотехнологичных областях производства, таких как пресс-формы, аэрокосмическая промышленность, автомобилестроение, железнодорожный транспорт и медицина.

Наименование характеристики	Ед.изм.	Значение
Рабочая зона
Перемещение по оси X	мм	2500
Перемещение по оси Y	мм	1500
Перемещение по оси Z	мм	700
Расстояние между колоннами	мм	1650
Расстояние от торца шпинделя до стола	мм	255-955
Рабочий стол
Размер стола	мм	1500х2700
Максимальная нагрузка на стол	кг	8000
Подачи
Быстрые перемещения по осям (X/Y/Z)	м/мин	16/24/15
Рабочие подачи по осям (X/Y/Z)	м/мин	12/20/10

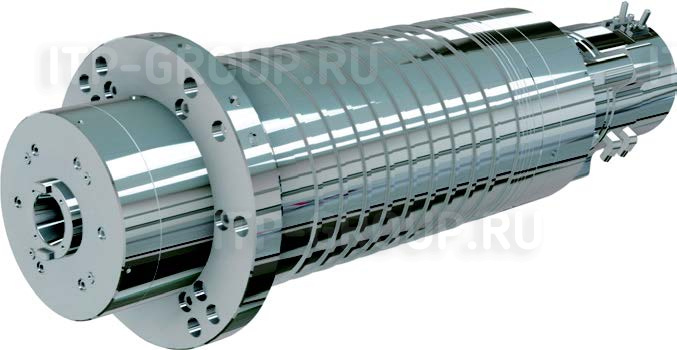

Шпиндель

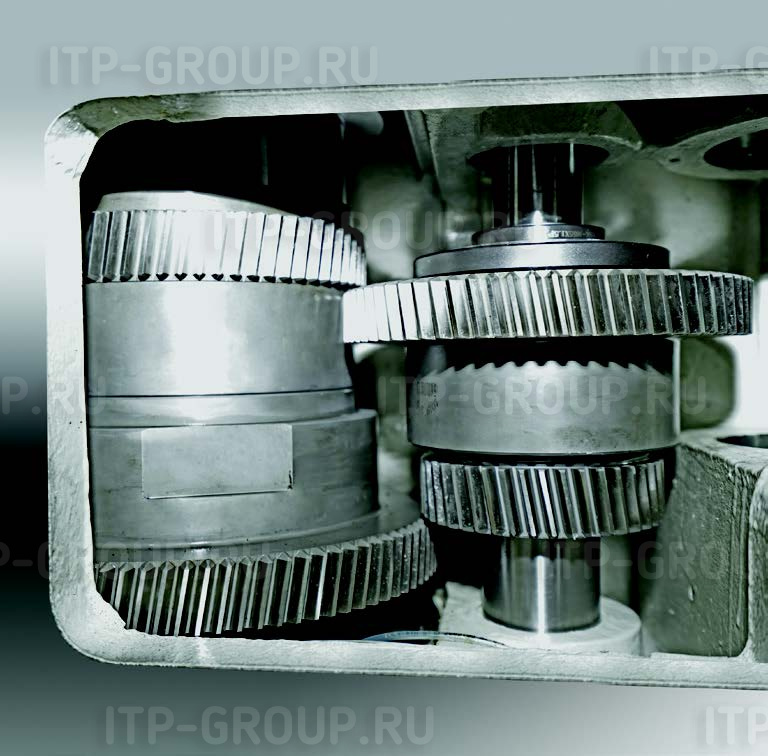

Тип шпинделя		редуктор
Частота вращения	об/мин	6000
Мощность привода (постоянно/10 минут)	кВт	15,0/18,5
Крутящий момент (постоянно/10 минут)	Нм	316/522
Конус шпинделя		BT50
Сечение ползуна	мм	350x350
Инструментальный магазин
Количество инструментов в магазине	позиций	24
Максимальный диаметр инструмента (пустое смежное гнездо)	мм	110(200)
Максимальная длина инструмента	мм	300
Максимальный вес инструмента	кг	20
Прочее
Система ЧПУ		Fanuc 0i MF Plus
Вес станка	тонна	23,0
Габариты станка (длина х ширина х высота)	мм	7270 х 4580 х 4300
