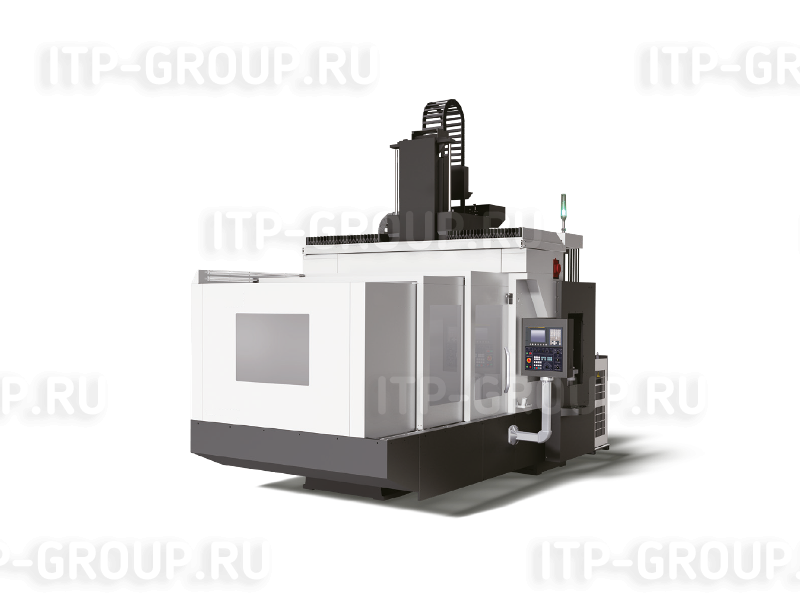

HISION GLUe13IIx16 PLUS
Главная / HISION GLUe13IIx16 PLUS
Серия портальных станков GLUe II PLUS от HISION оборудована зубчатой передачей и специальной технологией компоновки направляющих скольжения коробчатого типа по оси Z для обеспечения идеальной интеграции мощности и точности обработки.

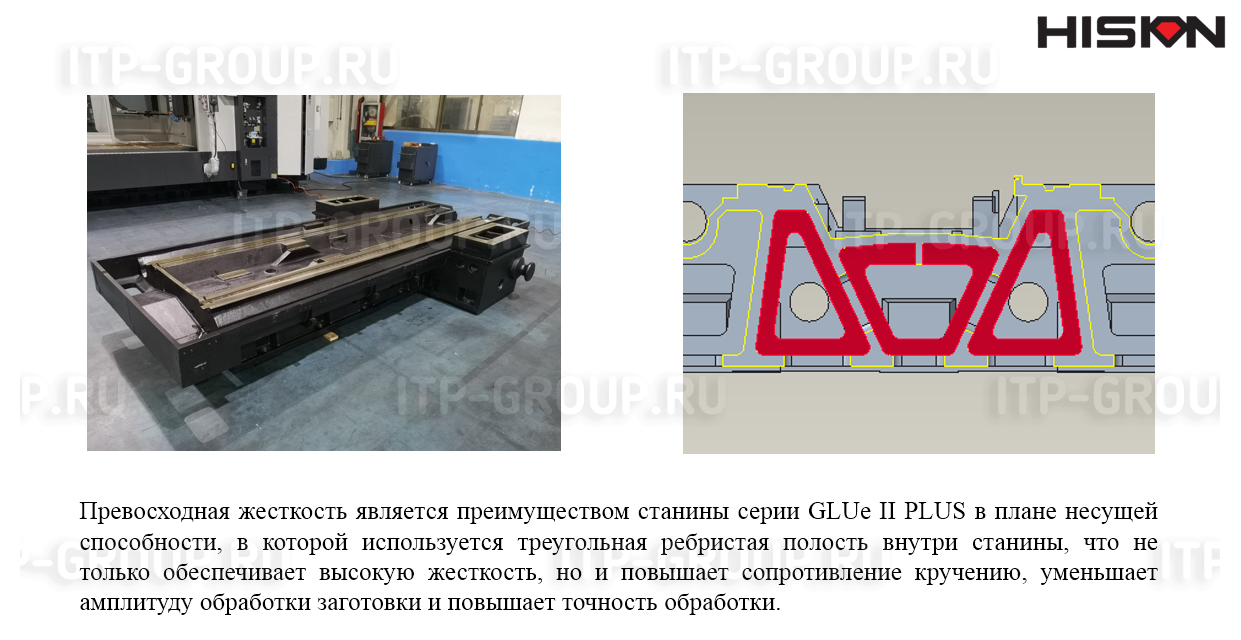

Благодаря высокой жесткости станины и широкого диапазона обработки традиционных портальных изделий, портальный обрабатывающий центр серии GLUe Ⅱ PLUS от HISION реализует идеальную интеграцию мощности и высокой точности обработки с использованием зубчатой передачи и специальной технологии компоновки направляющих скольжения коробчатого типа.
GLUe II PLUS HISION широко используется в высокотехнологичных областях производства, таких как пресс-формы, аэрокосмическая промышленность, автомобилестроение, железнодорожный транспорт и медицина.
| Наименование характеристики | Ед.изм. | Значение |
|---|---|---|
| Рабочая зона | ||
|
Перемещение по оси X |
мм |
1600 |
| Перемещение по оси Y | мм | 1300 |
| Перемещение по оси Z | мм | 700 |
| Расстояние между колоннами |
мм |
1550 |
| Расстояние от торца шпинделя до стола | мм |
150-850 |
|
Рабочий стол |
||
|
Размер стола |
мм |
1300х1800 |
|
Максимальная нагрузка на стол |
кг | 4000 |
| Подачи | ||
|
Быстрые перемещения по осям (X/Y/Z) |
м/мин |
20/24/15 |
|
Рабочие подачи по осям (X/Y/Z) |
м/мин |
12/20/10 |
|
Шпиндель |
||
| Тип шпинделя | мотор-шпиндель | |
|
Частота вращения |
об/мин |
6000 |
|
Мощность привода (постоянно/10 минут) |
кВт |
15,0/18,5 |
| Крутящий момент (постоянно/10 минут) | Нм | 182/224 |
|
Конус шпинделя |
BT50 |
|

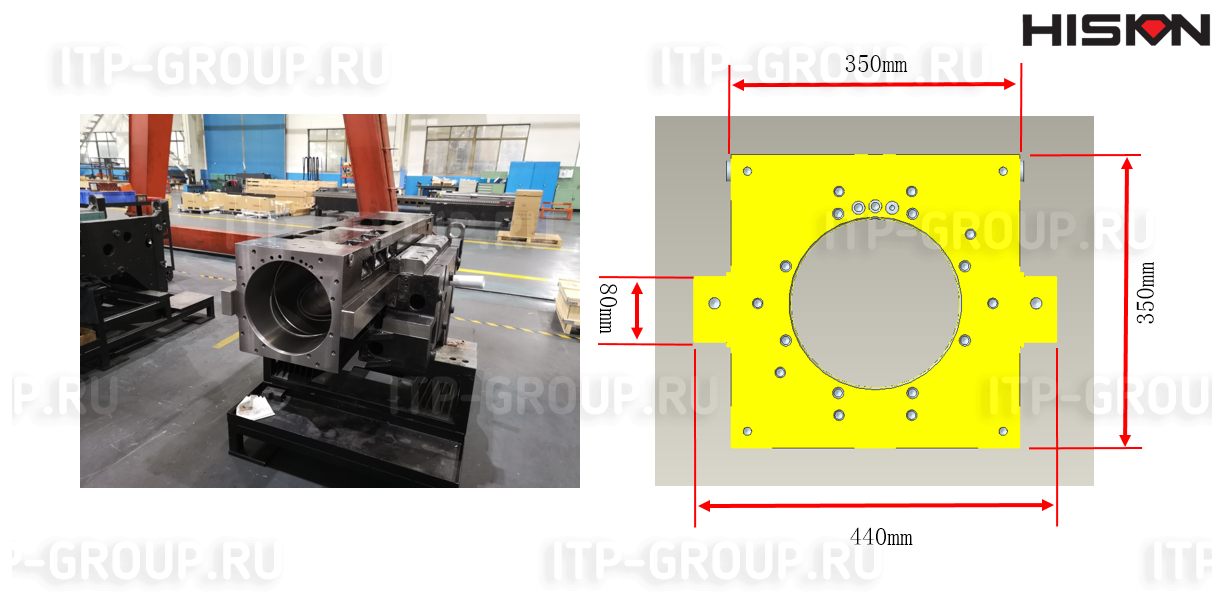

| Сечение ползуна | мм |
350x350 |
| Инструментальный магазин |
|
|
| Количество инструментов в магазине | позиций | 24 |
|
Максимальный диаметр инструмента (пустое смежное гнездо) |
мм |
110(220) |
|
Максимальная длина инструмента |
мм |
300 |
| Максимальный вес инструмента | кг | 20 |
|
Прочее |
||
|
Система ЧПУ |
|
Fanuc 0i MF Plus |
|
Вес станка |
тонна | 16,0 |
|
Габариты станка (длина х ширина х высота) |
мм |
5270 х 4480 х 4300 |
