HISION GLUe16IIx20 PLUS

Портальный обрабатывающий центр GLUe16IIx20 PLUS

Серия портальных станков GLUe II PLUS от HISION оборудована зубчатой передачей и специальной технологией компоновки направляющих скольжения коробчатого типа по оси Z для обеспечения идеальной интеграции мощности и точности обработки.

Подбор оснастки

Производитель: HISION (Китай)

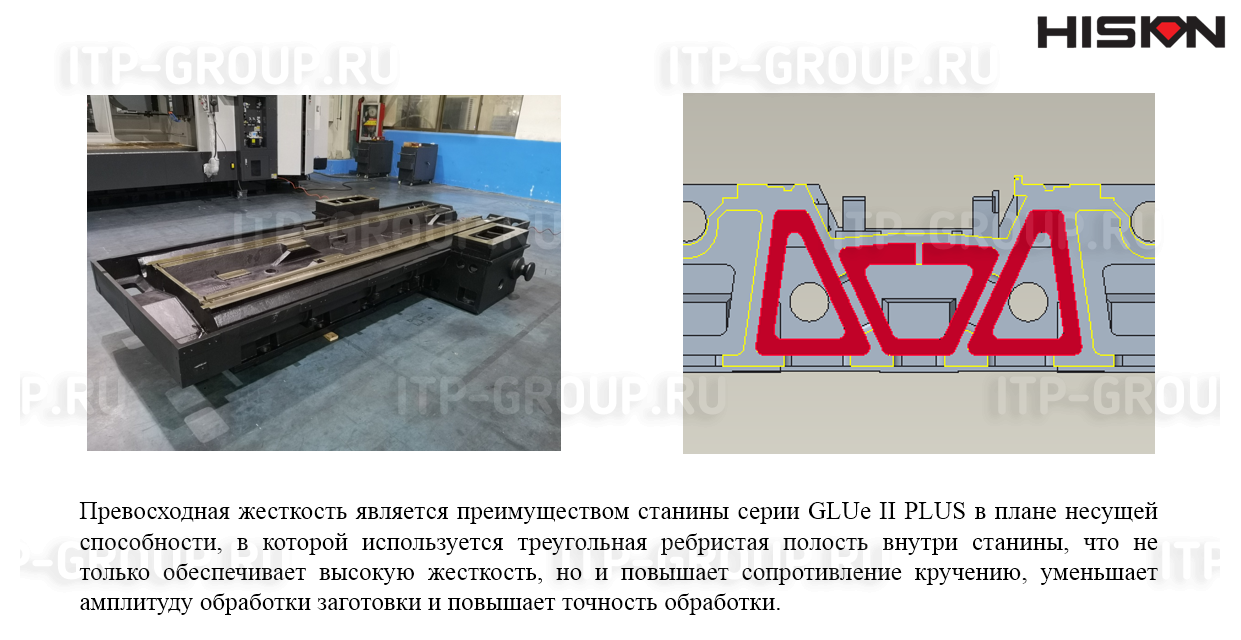

Благодаря высокой жесткости станины и широкого диапазона обработки традиционных портальных изделий, портальный обрабатывающий центр серии GLUe Ⅱ PLUS от HISION реализует идеальную интеграцию мощности и высокой точности обработки с использованием зубчатой передачи и специальной технологии компоновки направляющих скольжения коробчатого типа.
GLUe II PLUS HISION широко используется в высокотехнологичных областях производства, таких как пресс-формы, аэрокосмическая промышленность, автомобилестроение, железнодорожный транспорт и медицина.

Наименование характеристики	Ед.изм.	Значение
Рабочая зона
Перемещение по оси X	мм	2000
Перемещение по оси Y	мм	1500
Перемещение по оси Z	мм	700
Расстояние между колоннами	мм	1650
Расстояние от торца шпинделя до стола	мм	200-900
Рабочий стол
Размер стола	мм	1500х2200
Максимальная нагрузка на стол	кг	6000
Подачи
Быстрые перемещения по осям (X/Y/Z)	м/мин	16/24/15
Рабочие подачи по осям (X/Y/Z)	м/мин	12/20/10
Шпиндель
Тип шпинделя		мотор-шпиндель
Частота вращения	об/мин	6000
Мощность привода (постоянно/10 минут)	кВт	15,0/18,5
Крутящий момент (постоянно/10 минут)	Нм	182/224
Конус шпинделя		BT50

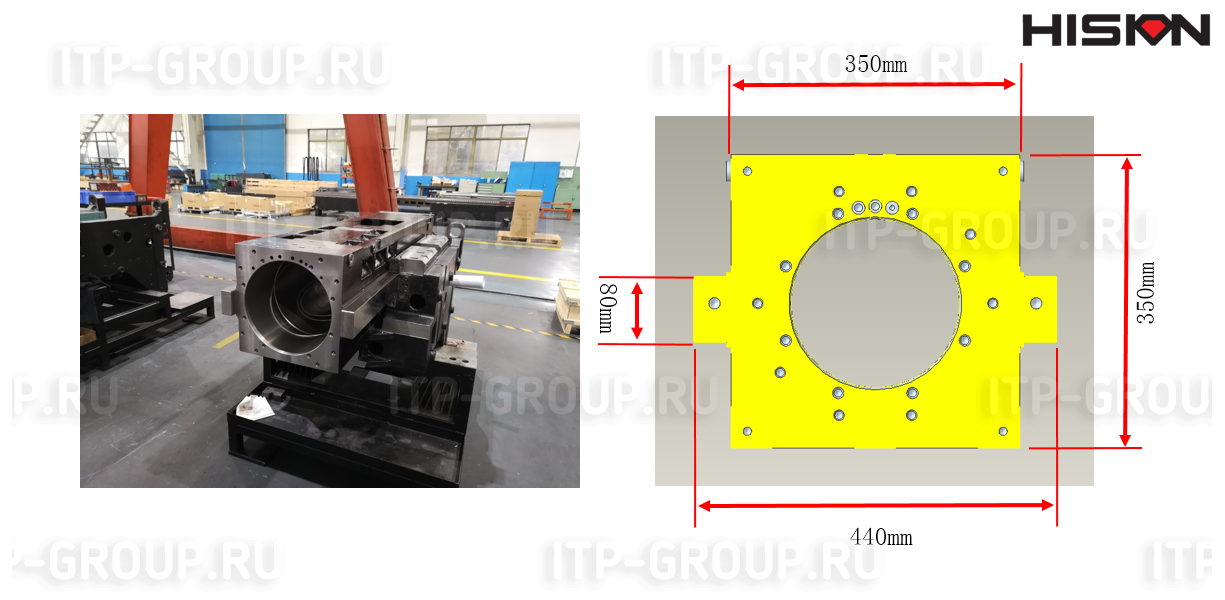

Сечение ползуна	мм	350x350
Инструментальный магазин
Количество инструментов в магазине	позиций	24
Максимальный диаметр инструмента (пустое смежное гнездо)	мм	110(220)
Максимальная длина инструмента	мм	300
Максимальный вес инструмента	кг	20
Прочее
Система ЧПУ		Fanuc 0i MF Plus
Вес станка	тонна	20,0
Габариты станка (длина х ширина х высота)	мм	6280 х 4580 х 4300
