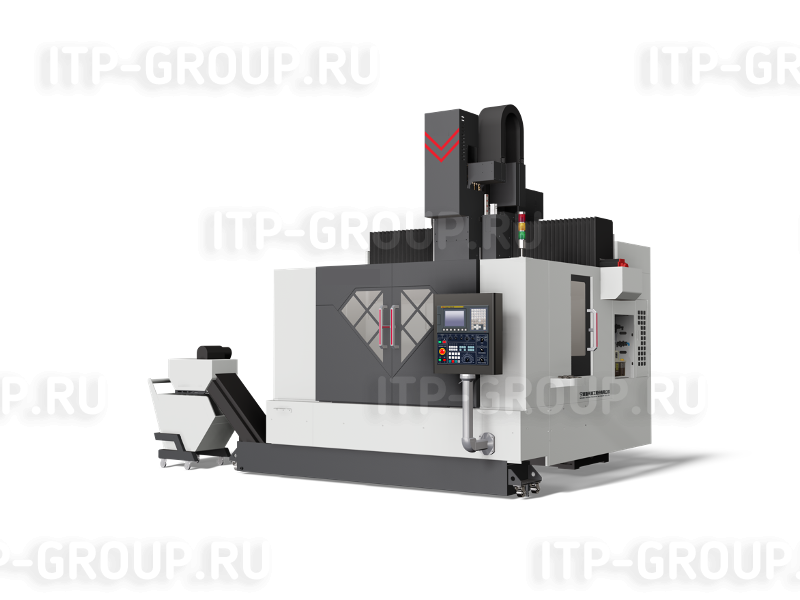

Портальный обрабатывающий центр GUe5II PLUS

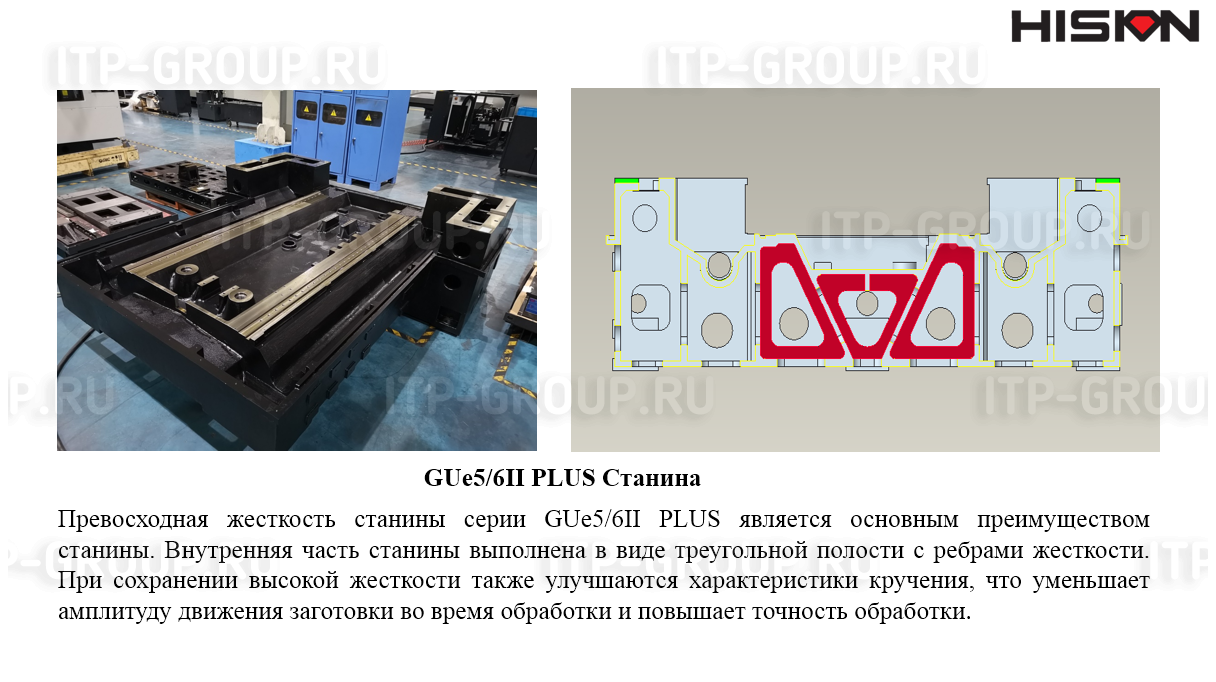

Самый тяжелый обрабатывающий центр в своем классе. Цельнолитая портальная конструкция рамы обеспечивает симметричную структуру, высокую жесткость, а также позволяет выполнять черновые и чистовые операции с высокой точностью и стабильностью.

Подбор оснастки

Производитель: HISION (Китай)

Детальная информация
Технические характеристики

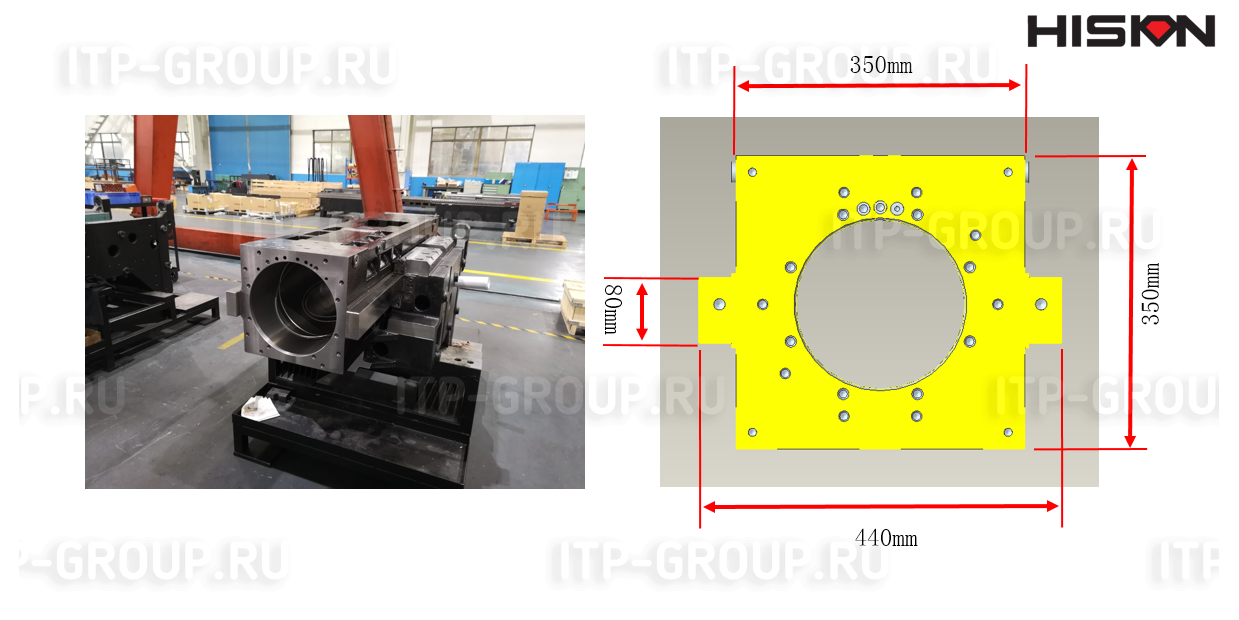

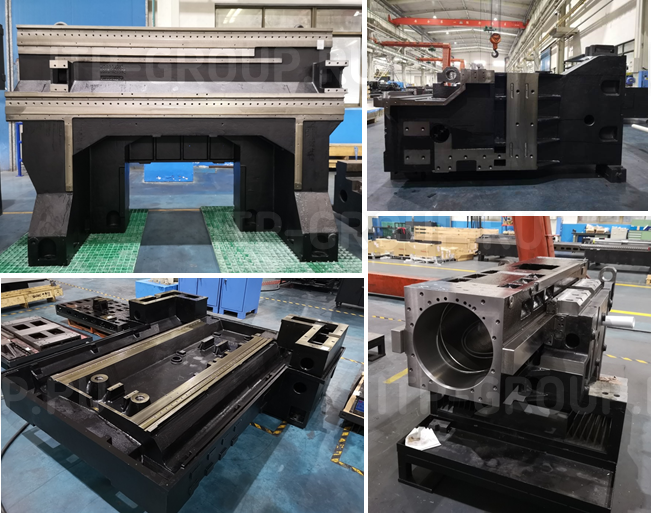

Портальная компоновка с монолитной поперечиной и колоннами. Идеальная симметрия двух каналов направляющих качения дает возможность достаточного предварительного натяга, обеспечивая повышенную жесткость направляющих линейного перемещения. Минимальный износ и долговременная точность обеспечивается отсутствием дифференциального скольжения роликов. Массивный ползун суппорта с закаленными направляющими скольжения.

Комплектация:

Система ЧПУ FANUC 0i MF PLUS β motor 3 package (motor power 15/18,5 kW, 305/623Nm);
Цветной TFT LCD дисплей 10,4 дюйма;
Слоты для CF-карты, USB и RS232;

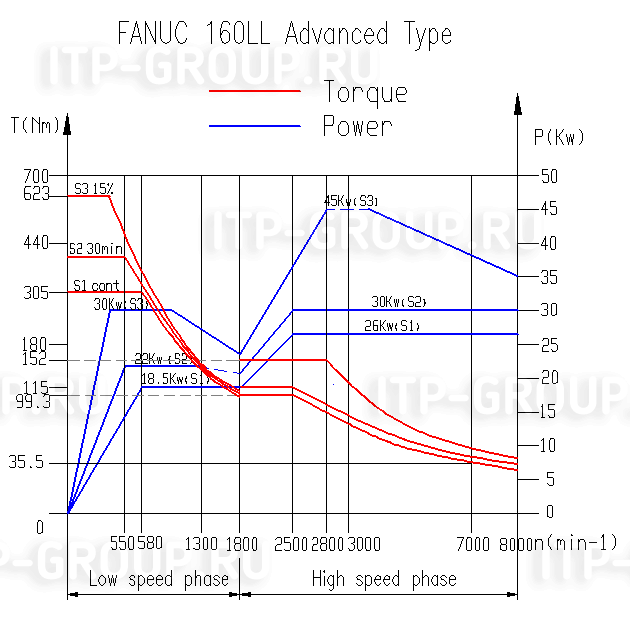

Мотор-шпиндель 8000 об/мин, 305/623 Нм;
Масляное охлаждение шпинделя;
Пневматическая системы;
Система консистентной смазки;
Гидравлическая система;
Гидравлическая система балансировки по оси Z;
Система подачи СОЖ;
Переносной пульт управления;
Масляное охлаждение шпинделя;
3-х цветная сигнальная лампа;
Лампа освещения рабочей зоны;
Внутренний смыв стружки СОЖ;
Внутренний шнековый конвейер;
Наружный цепной конвейер с тележкой;
Стандартные принадлежности;
Транспортная упаковка, соответствующая ТУ;
Руководство по эксплуатации и программированию на русском языке (в электронном виде).

Наименование характеристики	Ед.изм.	Значение
Рабочая зона
Перемещение по оси X	мм	1300
Перемещение по оси Y	мм	700
Перемещение по оси Z	мм	700
Расстояние между колоннами	мм	1570
Расстояние от фланца шпинделя до стола	мм	150-850
Рабочий стол
Размер стола	мм	1400х700
Максимальная нагрузка на стол	кг	2000
Размер Т-паза	мм	18х150х5
Подачи
Быстрые перемещения по осям (X/Y/Z)	м/мин	24/24/15
Рабочие подачи по осям (X/Y/Z)	м/мин	12/12/10
Шпиндель
Тип шпинделя		мотор-шпиндель
Частота вращения	об/мин	8000
Мощность привода (постоянно/10 минут)	кВт	15,0/18,5
Крутящий момент (постоянно/10 минут)	Нм	305/623
Конус шпинделя		BT50
Инструментальный магазин
Количество инструментов в магазине	позиций	24
Максимальный диаметр инструмента (пустое смежное гнездо)	мм	110(200)
Максимальная длина инструмента	мм	300
Максимальный вес инструмента	кг	20
Прочее
Система ЧПУ		Fanuc 0i
Вес станка	тонна	13,0
Габариты станка (длина х ширина х высота)	мм	3800 х 3600 х 4300
