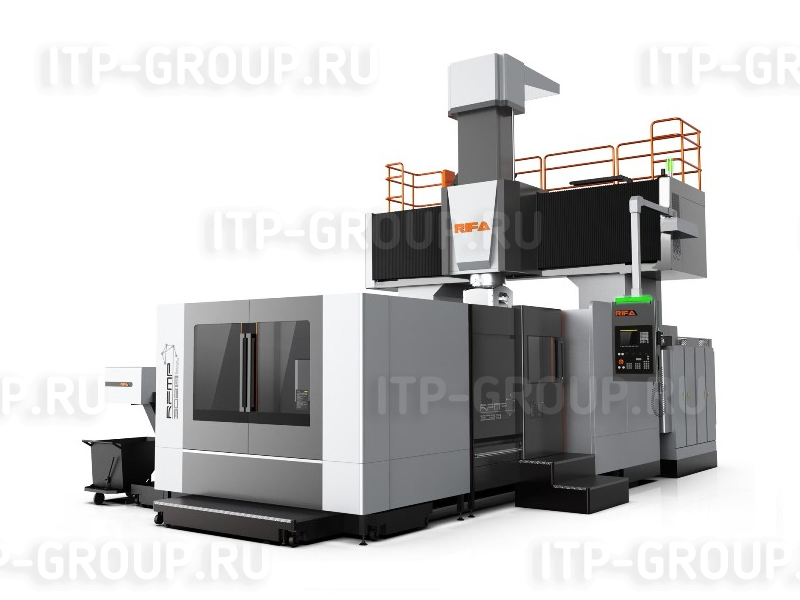

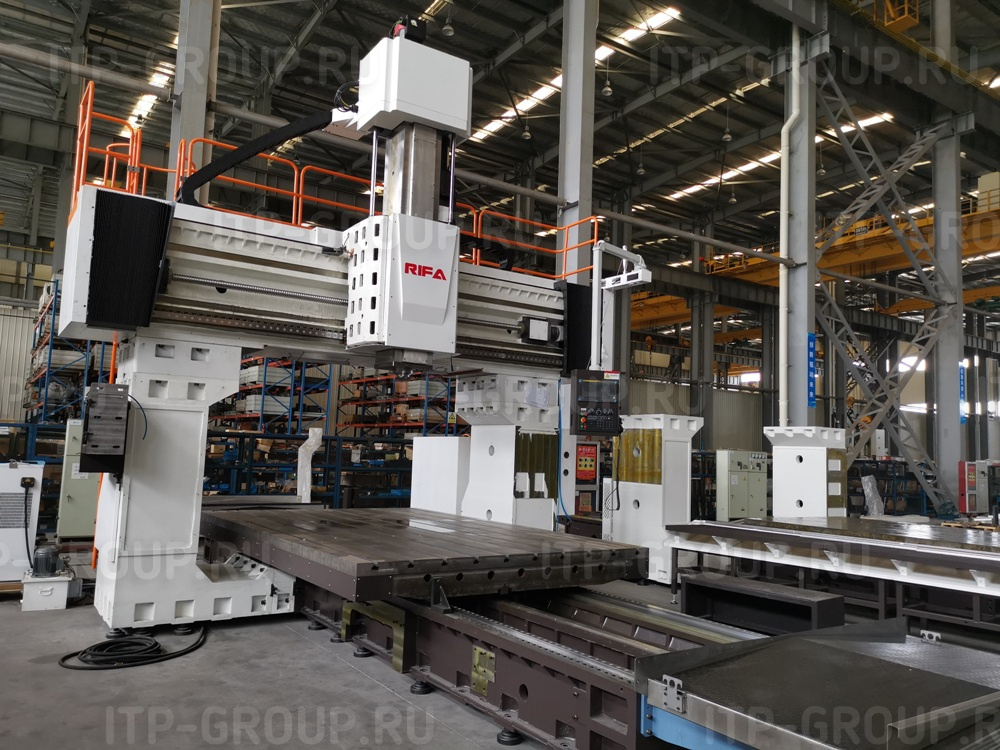

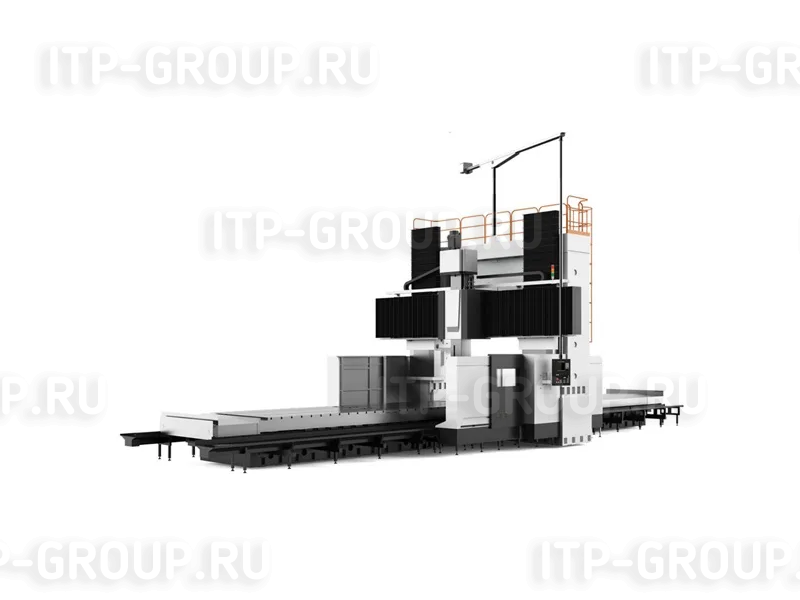

Портальный обрабатывающий центр RFPM4028RL

Портальные обрабатывающие центры с неподвижной балкой серии RFPM - это новейшее поколение портальных обрабатывающих центров с высокой экономичностью, разработанных компанией RIFA. Они подходят для механической обработки деталей в машиностроении, таких как автомобили, аэрокосмическая промышленность, военная промышленность, пресс-формы, общее машиностроение и строительная техника.

Подбор оснастки

Производитель: RIFA Precision Machinery (Китай)

ОСОБЕННОСТИ:

Благодаря конструкции из неподвижной колонны и неподвижной балки они отличаются высокой жесткостью, точностью и стабильностью.
Крупные базовые компоненты станков изготавливаются методом литья, а ключевые компоненты, поставляемые на аутсорсинг, производятся всемирно известными брендами THK/IF(направляющие ШВП)/FAG/NACHI/NSK(подшипники)/GTP/BF/(шпинделя) CELLS/OBR/(головки) KESSLER/RISHEN/MeYang, что обеспечивает точность и стабильность работы оборудования.
Анализ методом конечных элементов (FEM) обеспечивает наилучшую механическую конструкцию и преимущества легкой конструкции, обеспечивая жесткость и динамические характеристики оборудования.
Модульная конструкция обеспечивает быструю сборку станков длиной 3 м, 4 м, 5 м, 6 м и 8 м.
Используется линейная направляющая роликового типа, сочетающая в себе жесткость и скорость.
Расстояние между линейными направляющими анализируется методом конечных элементов для получения оптимального расстояния между ними, при этом прочность, жесткость, сопротивление кручению и изгибу превосходят показатели аналогичных станков, представленных на рынке.
Исходя из эргономических соображений, используются колонны в форме башмаков, которые эффективно снижают вероятность их опрокидывания и повышают устойчивость всей машины.
Поперечная балка оптимизирована с помощью конечно-элементного анализа и имеет инновационную арочную конструкцию закрытого типа. Она обладает превосходной жесткостью и минимальной деформацией. Ее прочность, жесткость, сопротивление кручению и изгибу превосходят показатели аналогичных станков, представленных на рынке.
Усиленные каретки обеспечивающие перемещение по оси Y расположены в верхней части 2 шт. и для усиления конструкции 3 шт. в нижней части, что значительно улучшает распределение усилий резания по направляющим рейкам, снижает крутящий момент реверсирования резания и обеспечивает динамические характеристики и статическую жесткость.
Направляющие по оси Y расположены ступенчато. Конструкция с минимальным расстоянием между нижней направляющей и центром шпинделя позволяет эффективно противостоять обратному крутящему моменту во время обработки.
Совершенно новая, универсальная конструкция квадратного ползуна с 8 расширенными (на 30% шире, чем у конкурентов) направляющими скольжения, что повышает его устойчивость к изгибу и резанию.

Наименование характеристики	Ед.изм.	Значение
Рабочая зона
Перемещение по оси X	мм	4200
Перемещение по оси Y	мм	2800
Перемещение по оси Z	мм	1000
Расстояние между колоннами	мм	2800
Расстояние от торца шпинделя до стола	мм	250-1250
Рабочий стол
Размер стола	мм	4000х2000
Максимальная нагрузка на стол	кг	16000
Подачи
Быстрые перемещения по осям (X/Y/Z)	м/мин	15/20/15
Рабочие подачи по осям (X/Y/Z)	м/мин	10/10/8
Шпиндель
Тип привода шпинделя		прямой
Частота вращения	об/мин	6000
Мощность привода (постоянно/10 минут)	кВт	22,0/26,0
Крутящий момент (постоянно/10 минут)	Нм	686/1092
Конус шпинделя		BT50
Инструментальный магазин
Количество инструментов в магазине	позиций	40 (опция)
Максимальный диаметр инструмента (пустое смежное гнездо)	мм	110
Максимальная длина инструмента	мм	300(350)
Максимальный вес инструмента	кг	20
Прочее
Вес станка	тонна	42,0
Габариты станка (длина х ширина х высота)	мм	11100 х 6500 х 5100

Возможные опции:

Конвейер для стружки
Охлаждение фрезерного шпинделя
Инструментальный магазин на 40 позиций
Давление СОЖ через инструмент 20 бар
Пистолет СОЖ
Сепаратор СОЖ для отделения масла
Полное ограждение рабочей зоны кабинетного типа (включая крышу)
Стабилизатор напряжения
Кондиционер электрошкафа
Программное обеспечение Manual Guide i диалоговое программирование
Постпроцессор для станка
Система измерения и привязки детали RENISHAW RMP60
Система измерения и привязки инструмента RENISHAW TS27R
Два поворотных стола c ручными патронами Detron - 500 мм с отверстием ø 265 мм
Автоматическая пятиосевая голова KESSLER индексация 0,001° (Конус HSK100, 7000 об/мин, 318/381 Nm, 50/60 кВт)
Автоматическая голова MeYang 4 осевая голова индексация 1° (Конус BT 50, 2 500 об/мин, 38 кВт)
