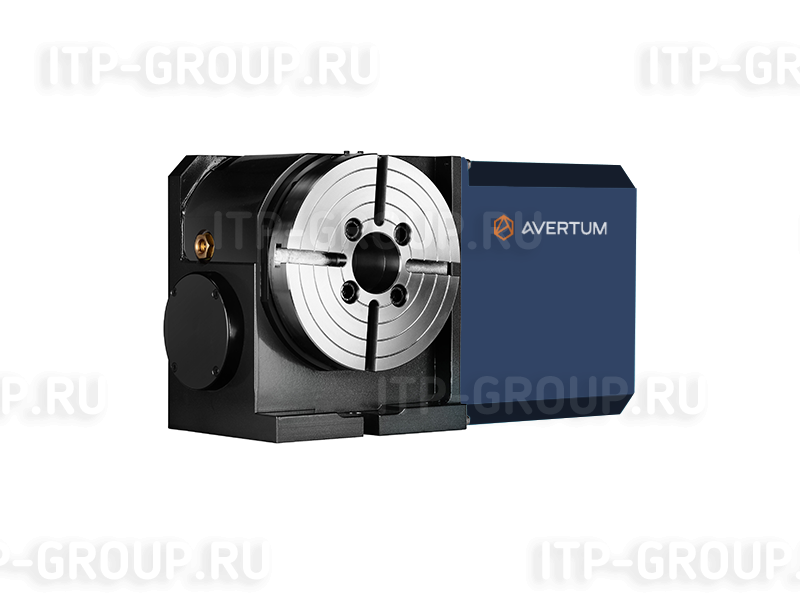

AVERTUM HVX-200
Главная / AVERTUM HVX-200
| Наименование характеристики | Ед.изм. | Значение | |
|---|---|---|---|
|

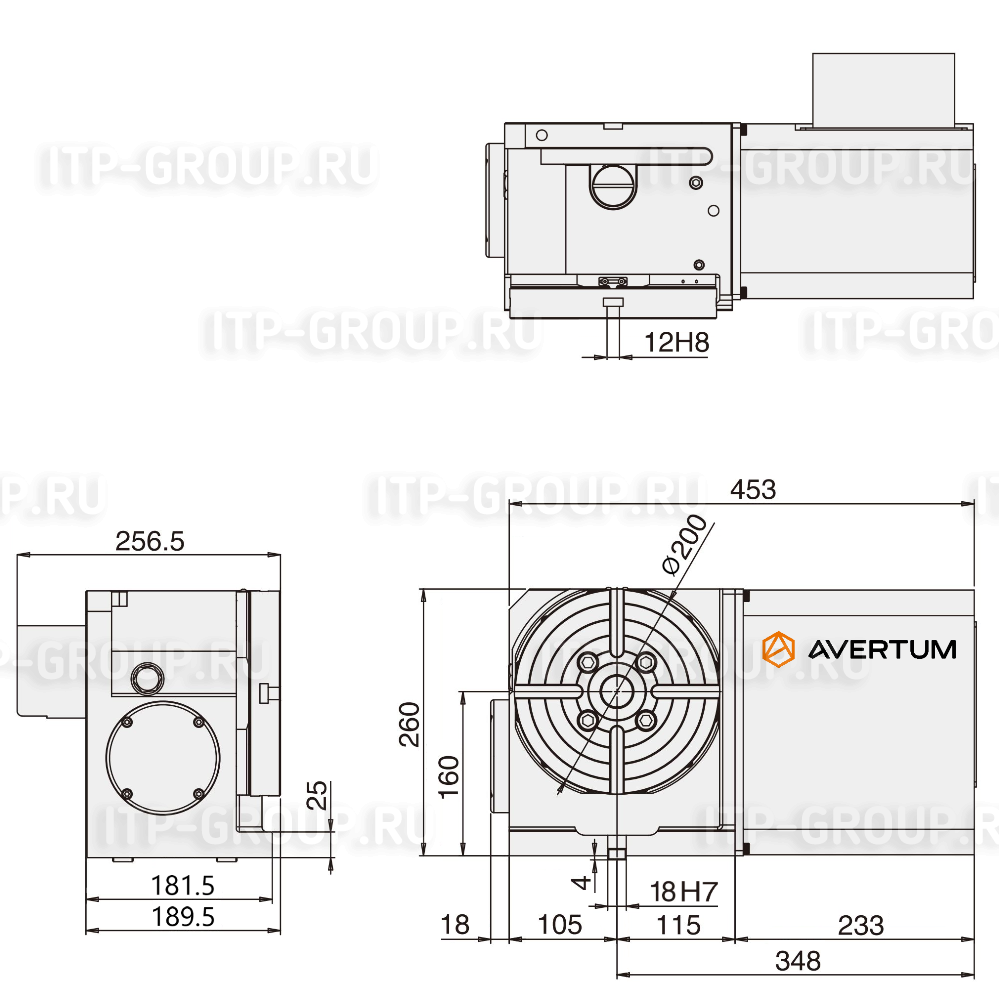

Диаметр планшайбы стола |
мм |
Ø200 | |
| Диаметр центрального отверстия | мм |
Ø55H7 |
|
|
Диаметр сквозного отверстия |
мм |
Ø30 |
|
| Высота центра (при вертикальном расположении) | мм | 160 | |
|
Высота стола (при горизонтальном расположении) |
мм | 189,5 | |
|
Ширина Т-образного паза планшайбы |
мм | 12H8 | |
| Ширина направляющего сухаря | мм | 18H7 | |
|
Дискретность поворота |
град |
0,001° |
|
|
Передаточное число червячной пары |
1:60 | ||
|
Максимальная скорость вращения планшайбы |
об/мин | 33,3 | |
|
Тип тормоза |
|
гидравлический | |
|
Тормозной момент |
Нм | 700 | |
|
Допустимый вес заготовки |
в вертикальном положении без использования задней бабки |
кг | 75 |
|
в вертикальном положении с использованием задней бабки |
кг |
150 |
|
|
в горизонтальном положении |
кг |
150 |
|
|
Допустимая нагрузка на стол |
осевая | Н | 14500 |
|
крутящий момент |
Нм | 700 | |
|
опрокидывающий момент |
Нм | 400 | |
| Масса (без серводвигателя) | кг | 65 | |
