NXA-210S (GXA)

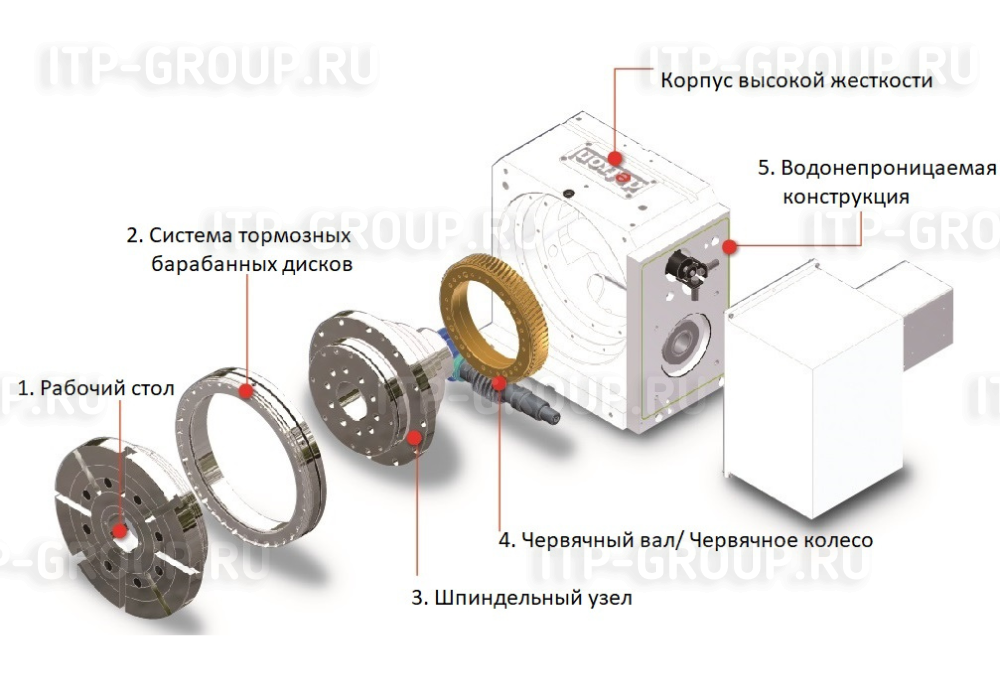

Рабочий стол
Преимущества системы позиционирования:

• Высокая точность при установке зажима в центральном отверстии рабочего стола.
• Отверстие большого диаметра позволяет устанавливать многопотоковый маслораспределитель.

• При высоком давлении гидравлической системы отсутствует утечки масла из тормозной системы, что обеспечивает увеличенный крутящий момент при зажиме.
• Термическая обработка и шлифовка тормозного диска обеспечивают высокую износостойкость и высокую степень твердости. Так же все вышеуказанное обеспечивает большую силу зажима.
• Тормозной диск имеет точную округлую и цилиндрическую форму, что позволяет минимизировать смещение вращающегося центра и ошибки позиционирования при торможении.

• Размер роликов увеличен на 20-30%
• Размер направляющей качения увеличен на 70-80%
• Данные направляющие значительно толще, чем направляющие прочих производителей, жесткость в тяжелых режимах обработки значительно выше.
• Минимальное количество составных узлов в механизме обеспечивает минимальные отклонения при сборке узла, высокую точность индексации и повторяемость.

• Поворотный стол производства подходит для работы в тяжелых режимах за счет двухнаправляющего червячного винта и увеличенной глубины зубьев.
• Червячный вал вращается при помощи специально сконструированного механизма, который состоит из радиальных подшипников типа RN и фланца, установленного между втулкой и гайкой. Отверстие втулки в данной конструкции является высокопрочной и не подвержено износу. Результат - увеличенная концентричность червячного вала и высокая точность позиционирования.
• Червячный вал устанавливается в нижнюю часть поворотного стола и полностью погружен в масло, что обеспечивает полную смазку механизма и увеличенный срок службы.

• Электронные узлы защищены герметичным кожухом, О- образное кольцо предотвращает попадания жидкости СОЖ к двигателю.
