Вертикально-фрезерный обрабатывающий центр данной серии был спроектирован на базе существующих решений Haitian Precision и с использованием наших новейших технологий и мирового опыта в области металлообработки. Широкое применение станок нашел в сферах изготовления автокомпонентов, производстве пресс форм, станкостроении и т.п.
Новое поколение обрабатывающих центров данной серии производится с использованием лучших мировых технологий. Особенности: высокая эффективность, высокая точность и высокая надежность. Оснащается усовершенствованной серией электрических шпинделей и системой привода с высокой динамической характеристикой, что обеспечивает высокую скорость, точность и эффективность обработки.
При производстве оборудования HISION используются комплектующие собственного производства и/или производства ведущих мировых производителей:
ЧПУ и сервоприводы: Fanuc (Япония), Mitsubishi (Япония)
ШВП и Направляющие: PMI (Тайвань) / Schneeberger (Германия)
Подшипники ШВП, шпинделя: NSK (Япония), FAG (Германия)
Муфты: Miki Pullеy (Япония)
Револьверные головки: Lio Shing (Тайвань), Duplomatic (Италия)
Основные компоненты системы смазки: Yongjia-Lube (Китай)
Компоненты гидравлической системы: HYDRAULIK (Тайвань), NACHI (Япония)
Компоненты пневматической системы: SMC (Япония)
Основные электрические компоненты: Schneider / Omron / MeanWell (Франция / Япония / Тайвань)
Мотор-шпиндель: HISION (Китай)
Шпиндель: ROYAL (Тайвань) / Kessler (Германия)
| Наименование характеристики | Ед.изм. | Значение |
|---|---|---|
| Рабочая зона | ||
|
Перемещение по оси X |
мм |
1200 |
|
Перемещение по оси Y |
мм | 600 |
|
Перемещение по оси Z |
мм | 600 |
| Расстояние от фланца шпинделя до стола |
мм |
150-750 |
|
Рабочий стол |
||
|
Размер стола |
мм |
1300 х 600 |
|
Максимальная нагрузка на стол |
кг |
400 |
| Размер Т-паза (число пазов x ширина x расстояние) | мм |
5х18х100 |
|

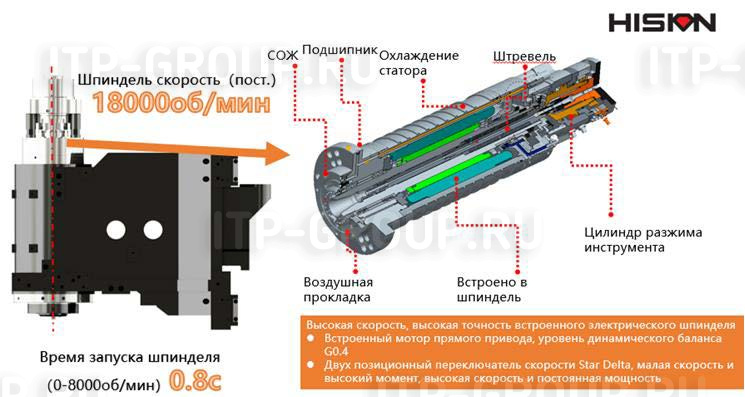

Шпиндель |
||
|
Тип привода |
мотор-шпиндель |
|
|
Скорость шпинделя |
об/мин |
18 000 |
|
Мощность двигателя (постоянно / 10 минут) |
кВт |
7,5/18 |
| Крутящий момент (постоянно / 10 минут) | Нм |
11,9/17,9 |
|
Конус шпинделя |
BT30 |
|
| Скорость подач | ||
|
Быстрые перемещения по осям X/Y/Z |
м/мин |
48/48/36 |
|
Рабочие подачи по осям X/Y/Z |
м/мин |
20/20/20 |
| Инструментальный магазин |
|
|
| Емкость магазина | позиций |
20 |
| Тип сменщика инструмента |
|
рука-манипулятор |
|
Максимальный диаметр инструмента (свободное смежное гнездо) |
мм |
65(120) |
|
Максимальная длина инструмента |
мм |
200 |
| Максимальный вес инструмента | кг | 5 |
| Время смены инструмента | сек |
0,8 |
|
Прочее |
||
|
Вес станка |
тонна |
6,7 |
|
Габариты станка (длина х ширина х высота) |
мм |
3150 х 3550 х 2700 |
| Потребляемая мощность | кВА | 30 |
