HISION CFV1300

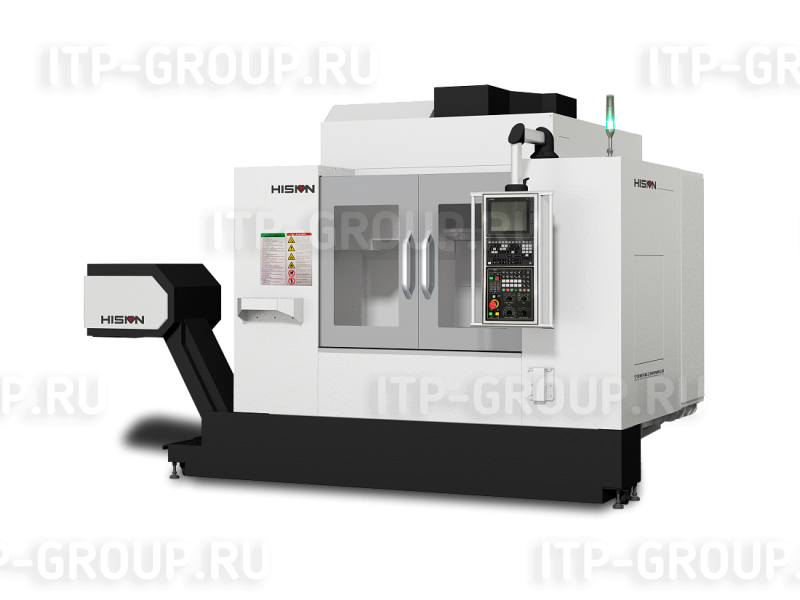

Вертикально-фрезерный обрабатывающий центр CFV1300

Фрезерный обрабатывающий центр CFV1300 - старшая модель флагманской серии для высокоэффективной, прецизионной обработки. Серия CFV оснащена передовыми мотор-шпинделями и сервоприводами с увеличенной мощностью, которые обеспечивают более высокую скорость и точность обработки. Станки данной серии используются при обработке высокоточных деталей и пресс-форм.

Подбор оснастки

Производитель: HISION (Китай)

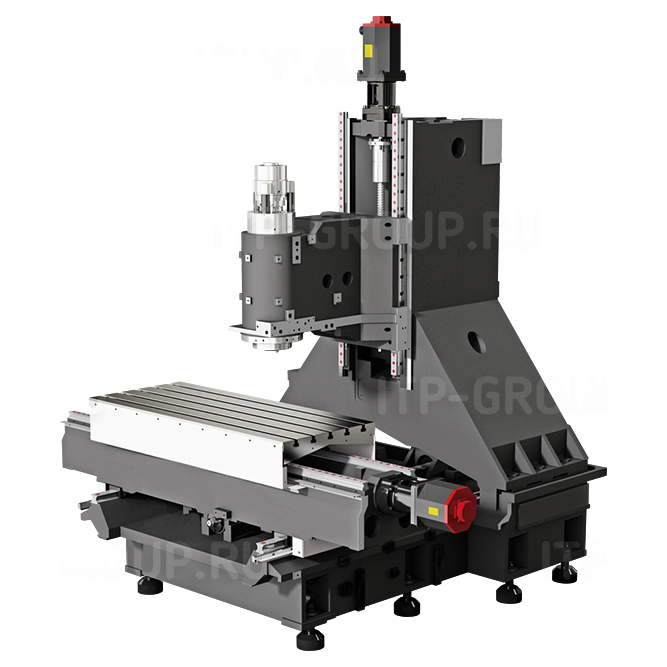

Оптимизированная конструкция

Высокая жесткость: увеличена толщина колонны и ширина основания
Облегченный вес подвижных частей: общий вес шпиндельной бабки и мотор-шпинделя снижен на 30% по сравнению с предыдущей моделью

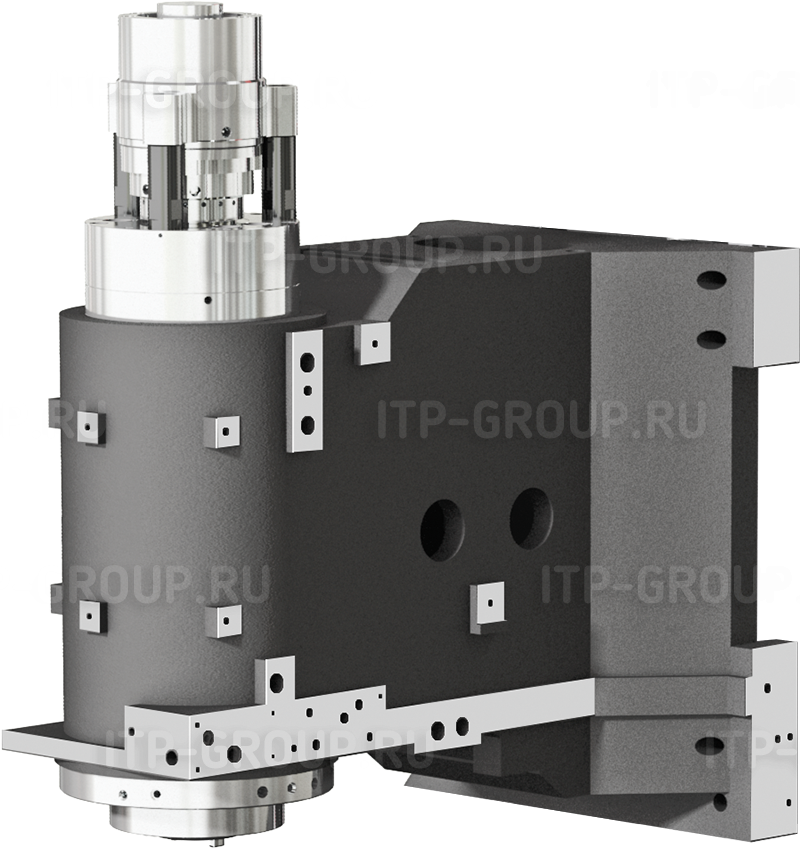

Высокоскоростной мотор-шпиндель

Высокая точность: мотор-шпиндель не имеет вибрации
Высокий крутящий момент: благодаря двухобмоточному двигателю достигается высокий крутящий момент
Эффективный старт-стоп: набор скорости с 0 до 8000 об/мин за 0,8 секунды

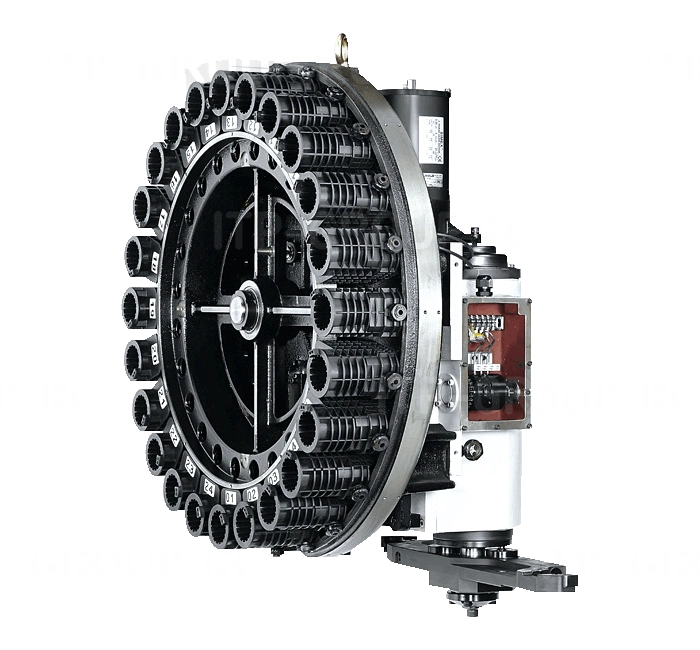

Инструментальный магазин

Вместимость - 24 позиции
Максимальный диаметр инструмента – 180 мм
Двойной сервопривод
Короткое время смены инструмента – всего 1,5 секунды
Опция для тяжелого инструмента: более плавная замена тяжелого инструмента

Наименование характеристики	Ед.изм.	Значение

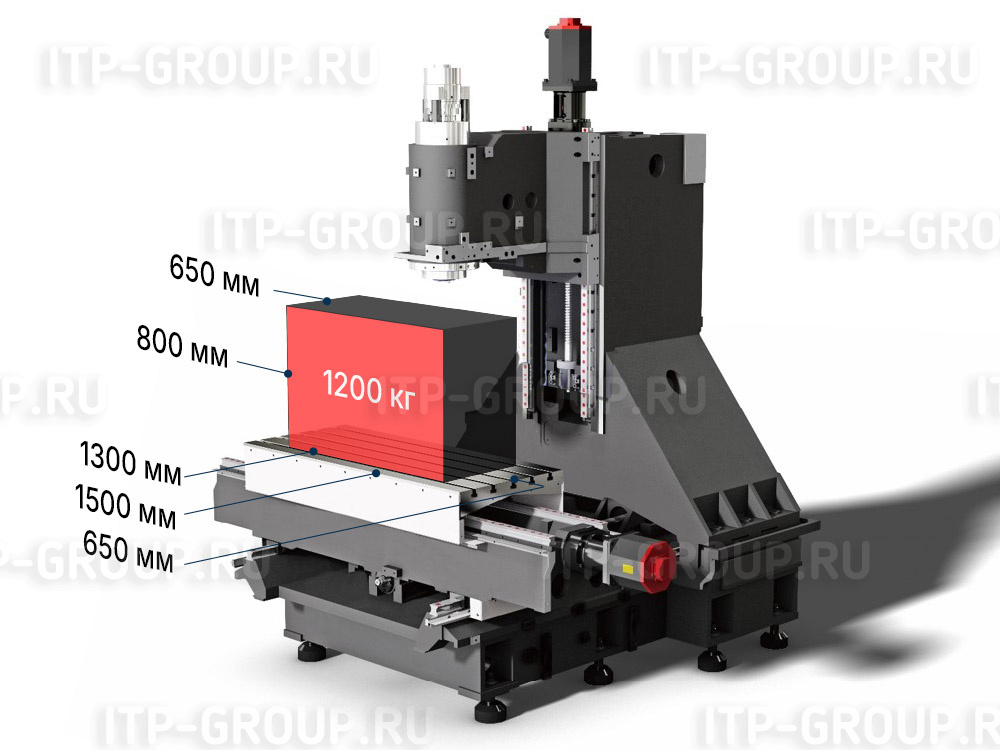

Рабочая зона
Перемещение по оси X	мм	1300
Перемещение по оси Y	мм	650
Перемещение по оси Z	мм	650
Расстояние от торца шпинделя до стола	мм	150-800
Рабочий стол
Размер стола	мм	1500х650
Максимальная нагрузка на стол	кг	1200
Т-пазы (число пазов x ширина x расстояние)	мм	5х18х125
Шпиндель
Тип привода		мотор-шпиндель
Скорость шпинделя	об/мин	12 000
Мощность двигателя (постоянно / 10 минут)	кВт	11,0/18,5
Крутящий момент (постоянно / 10 минут)	Нм	61,8/86,2
Конус шпинделя		BT40
Штревель		MAS-P40T-I (45°)
Скорость подач
Быстрые перемещения по осям X/Y/Z	м/мин	36/36/30
Рабочие подачи по осям X/Y/Z	м/мин	20/20/20
Инструментальный магазин
Емкость магазина	шт	24
Максимальный диаметр инструмента (свободное смежное гнездо)	мм	80(150)
Максимальная длина инструмента	мм	300
Максимальный вес инструмента	кг	8
Время смены инструмента	сек	1,5
Прочее
Система ЧПУ		Fanuc
Вес станка	тонна	9
Габариты станка (длина х ширина х высота)	мм	3800 х 3300 х 2950

Стандартная конфигурация:

Система ЧПУ Fanuc
Мотор-шпиндель 12000 об/мин
Инструментальный магазин на 24 позиции
Кабинетное ограждение рабочей зоны
Система автоматической смазки
Пневматическая система
Трехцветная сигнальная лампа
Пистолет подвода сжатого воздуха
Масляная система охлаждения шпинделя
Конвейер для стружки с тележкой

Опциональная конфигурация:

Система ЧПУ Siemens
Инструментальный магазин 30 позиций
Кондиционер электрошкафа
Подача СОЖ через шпиндель 2/3/7 МПа
Система вытяжки масляного тумана
Оптические линейки

Полный список опций по запросу
