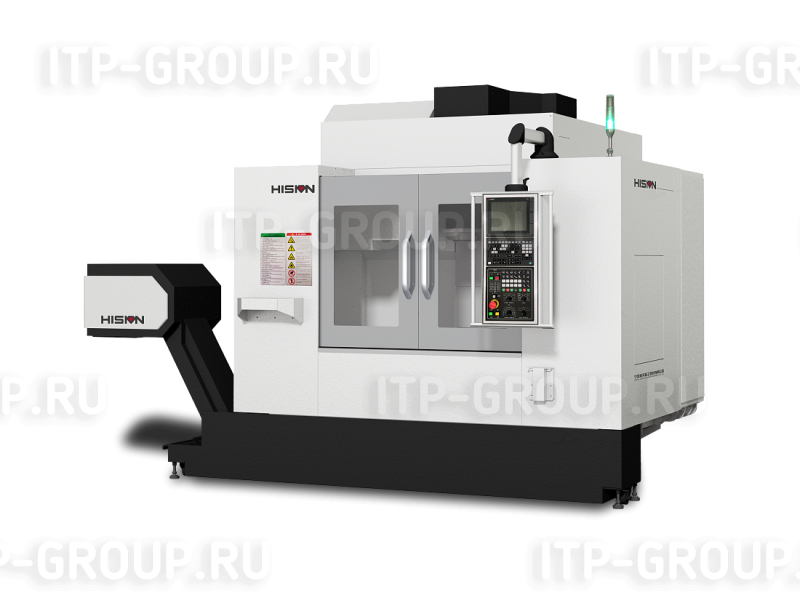

Вертикально-фрезерные обрабатывающие центры серии CFV оснащены усовершенствованным мотор-шпинделем для высокоточной и высокоэффективной обработки. Оборудование успешно применяется для изготовления деталей общего назначения или пресс-форм.
| Наименование характеристики | Ед.изм. | Значение |
|---|---|---|
| Рабочая зона | ||
|
X перемещение оси |
мм |
600 |
| Y перемещение оси | мм | 430 |
| Z перемещение оси | мм | 510 |
| Расстояние от фланца шпинделя до стола |
мм |
150-660 |
|
Рабочий стол |
||
|
Размер стола |
мм |
900х430 |
|
Максимальная нагрузка на стол |
кг |
500 |
| T слот (число слотов X ширина X расстояние) | мм |
3х18х125 |
|

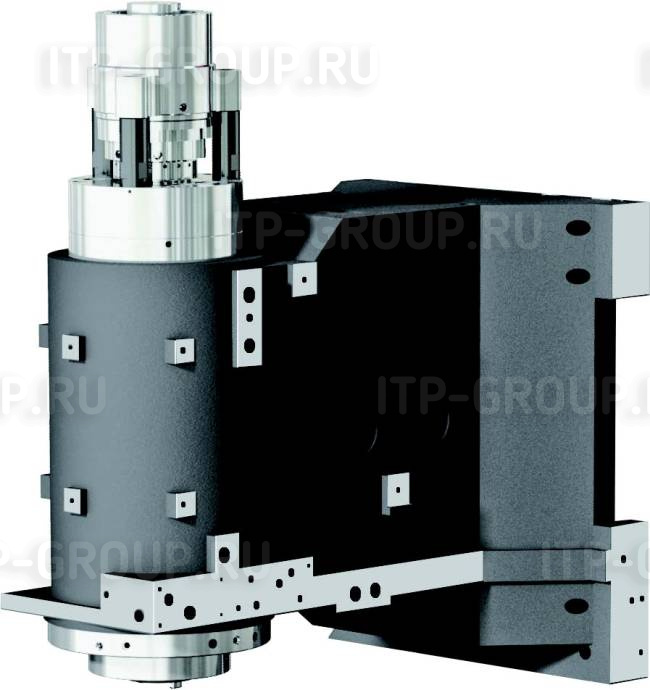

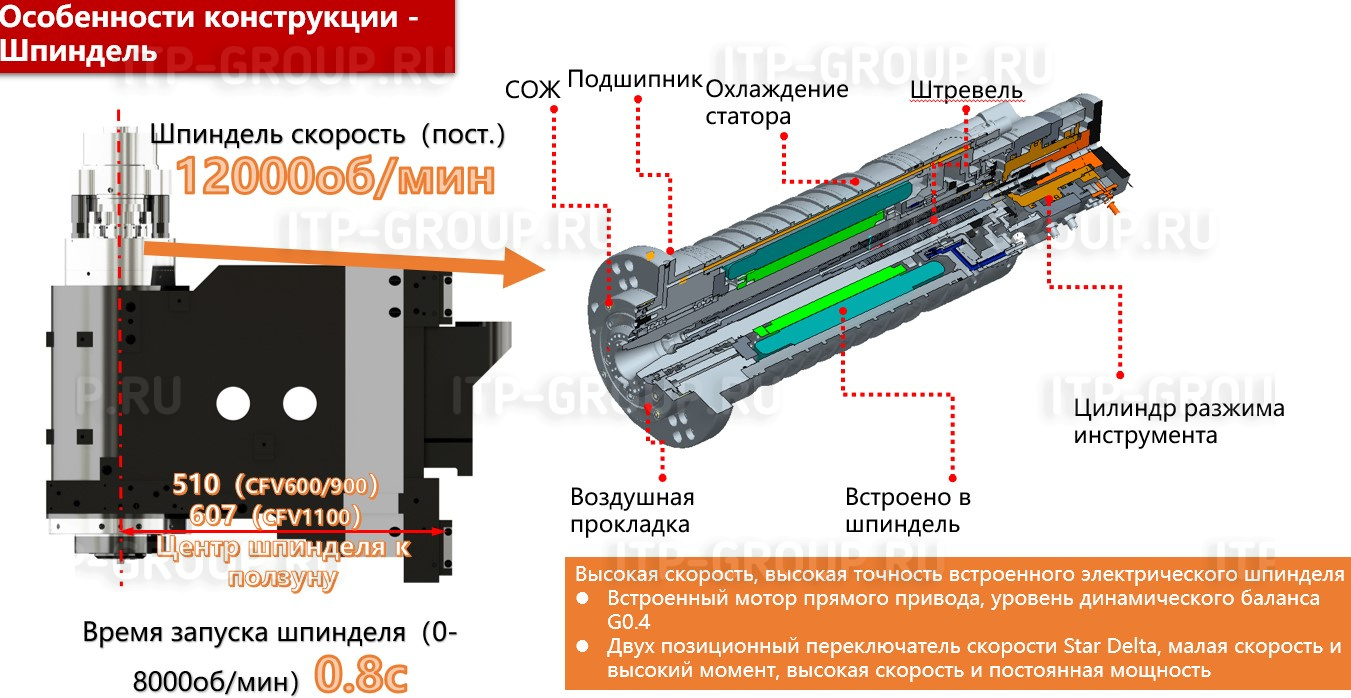

Шпиндель |
||
|
Тип привода |
Интегрированный |
|
|
Скорость шпинделя |
об/мин |
12 000 |
|
Мощность шпинделя (не более 30 минут) |
кВт |
7,5/11 |
| Момент шпинделя | Нм |
71,6/105 |
|
Конус шпинделя |
ISO 7:24 NO.40 (BT40) |
|
|
Штревель |
MAS-P40T-1 (45°) |
|
| Скорость подач | ||
|
Быстрые перемещения оп осям X/Y/Z |
м/мин |
36 |
|
Максимальные рабочие подачи |
м/мин |
20 |
|
Тип направляющих |
Качения |
|

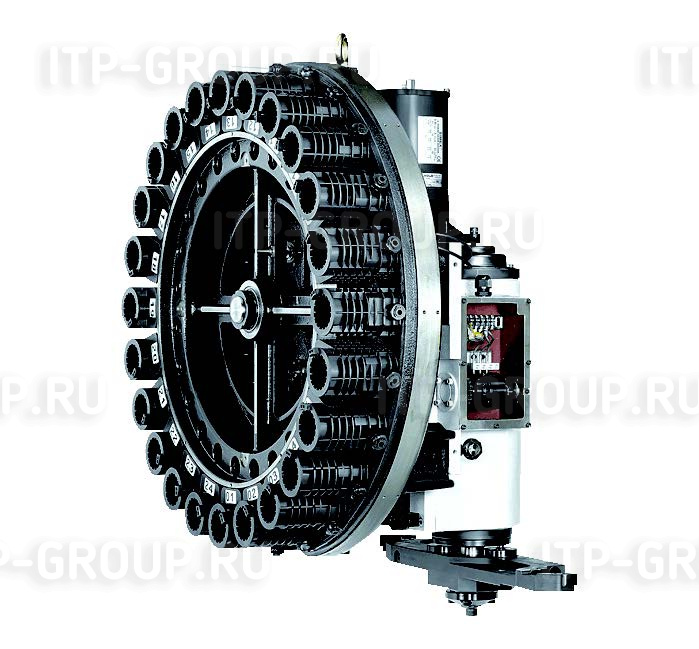

| Инструментальный магазин |
|
|
| Емкость магазина | Т |
24 |
| Тип сменщика инструмента |
|
Манипулятор |
|
Максимальный инструментальный диаметр (с/без смежного) |
мм |
80/125 |
|
Максимальная инструментальная длина |
мм |
300 |
|
Максимальный вес инструмента |
кг |
7 |
|
Время смены инструмента |
сек |
1,5 |
|
Прочее |
||
|
Вес станка |
тонна |
6 |
|
Габариты станка (длина х ширина х высота) |
мм |
2060 х 2400 х 2660 |
| Потребляемая мощность | кВА |
35 |
