HISION CHM55020L
Главная / HISION CHM55020L

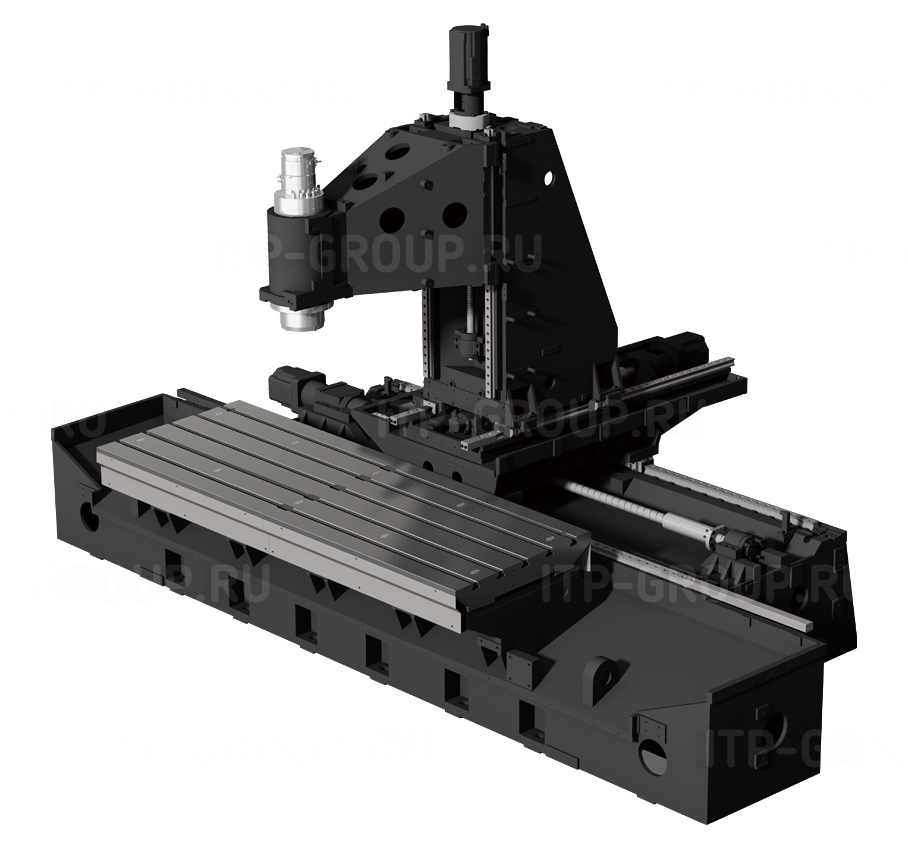

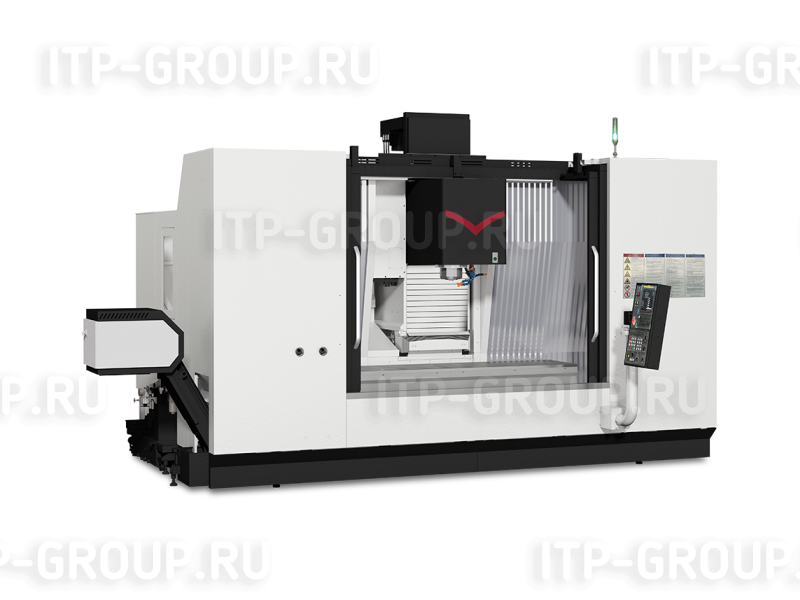

Трехосевой фрезерный обрабатывающий центр CHM55020L с фиксированным столом и подвижной колонной имеет компактный размер и увеличенное пространство рабочей зоны, идеально подходит для обработки длинных заготовок или комплекта заготовок из алюминия, дуг, поверхностей, угловых отверстий, часто встречающихся в автомобильной промышленности и общем машиностроении. Обрабатывающий центр может быть дополнительно оборудован поворотным столом (4-я ось).
Рабочая зона
| Наименование характеристики | Ед.изм. | Значение |
|---|---|---|
|
Рабочая зона |
||
|
Ход по оси X |
мм |
2050 |
| Ход по оси Y | мм | 550 |
| Ход по оси Z | мм | 520 |
| Расстояние от торца до поверхности стола |
мм |
350-950 |
|
Рабочий стол |
||
|
Размер стола |
мм |
550х2500 |
|
Нагрузка на стол |
кг |
1500 |
| Т-пазы | мм |
5x18x100 |
| Подачи | ||
|
Скорость быстрых перемещений по осям X/Y/Z |
м/мин |
40/36/36 |
|
Скорость рабочих подач по осям X/Y/Z |
м/мин |
20/20/20 |
|

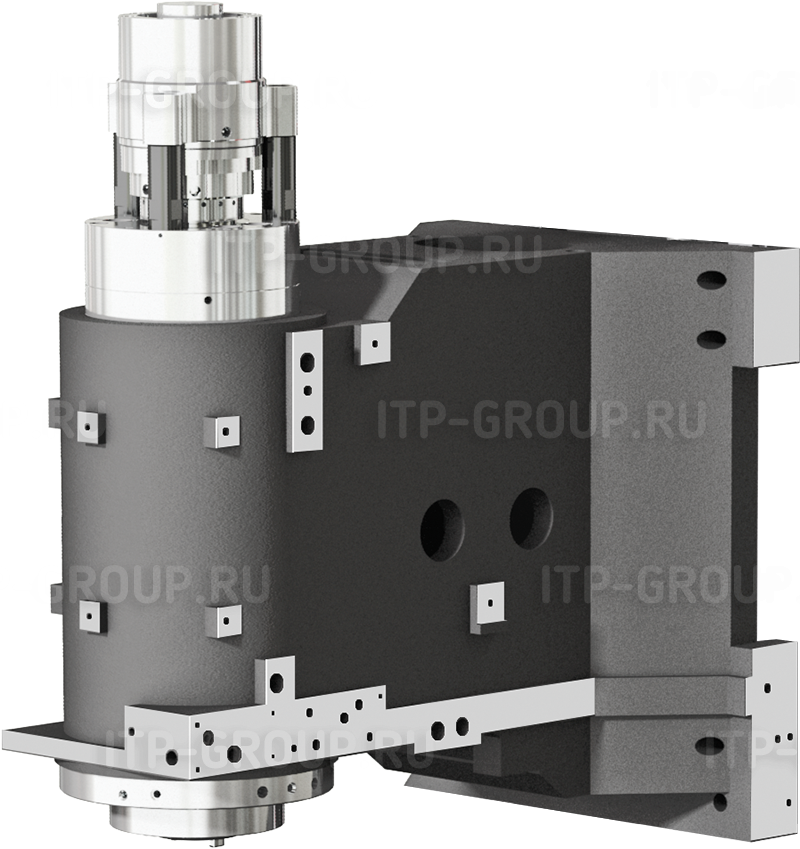

Шпиндель |
||
| Тип привода |
мотор-шпиндель |
|
|
Частота вращения |
об/мин |
16 000 |
|
Мощность привода |
кВт |
11,0/18,5 |
| Крутящий момент | Нм |
45/60 |
|
Конус шпинделя |
BT40 |
|
| Инструментальный магазин |
|
|
| Емкость магазина |
шт |
24 |
|
Максимальный диаметр инструмента (смежное гнездо) |
мм |
80(150) |
|
Максимальная длина инструмента |
мм |
300 |
| Максимальный вес инструмента | кг | 7 |
|
Прочее |
||
|
Система ЧПУ |
|
Fanuc 0i |
|
Вес станка |
тонна | 12,0 |
|
Габариты станка (длина х ширина х высота) |
мм |
6000 х 3425 х 3150 |
