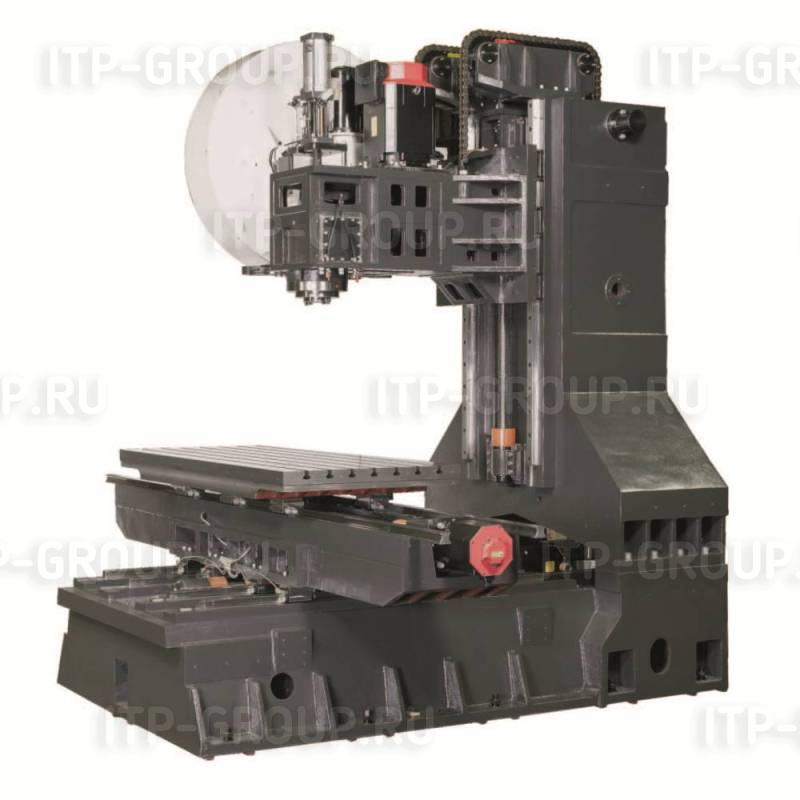

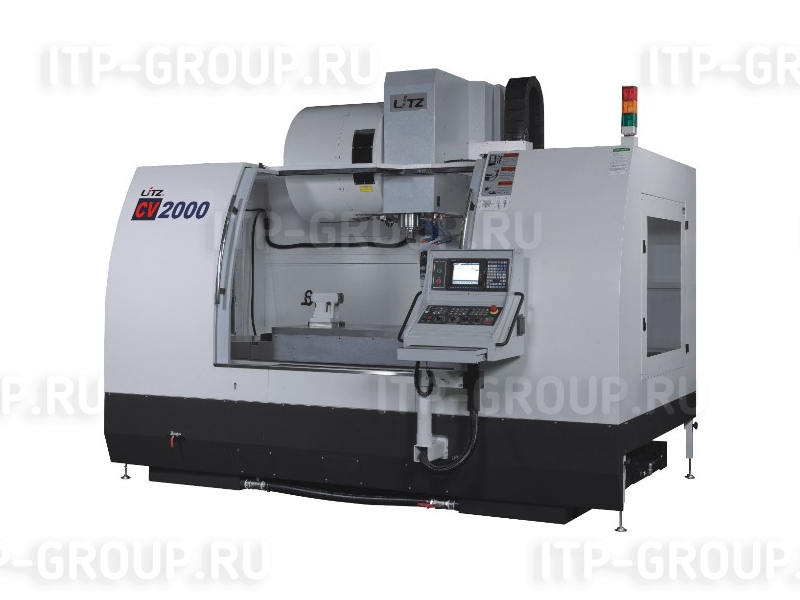

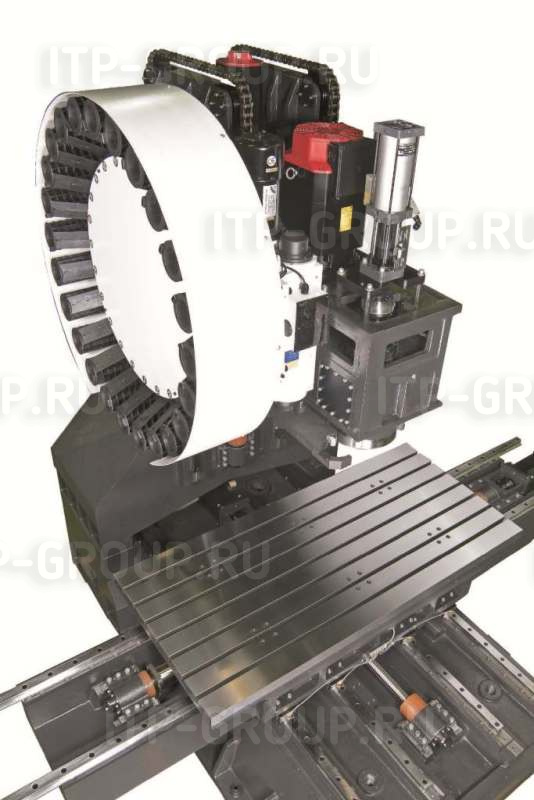

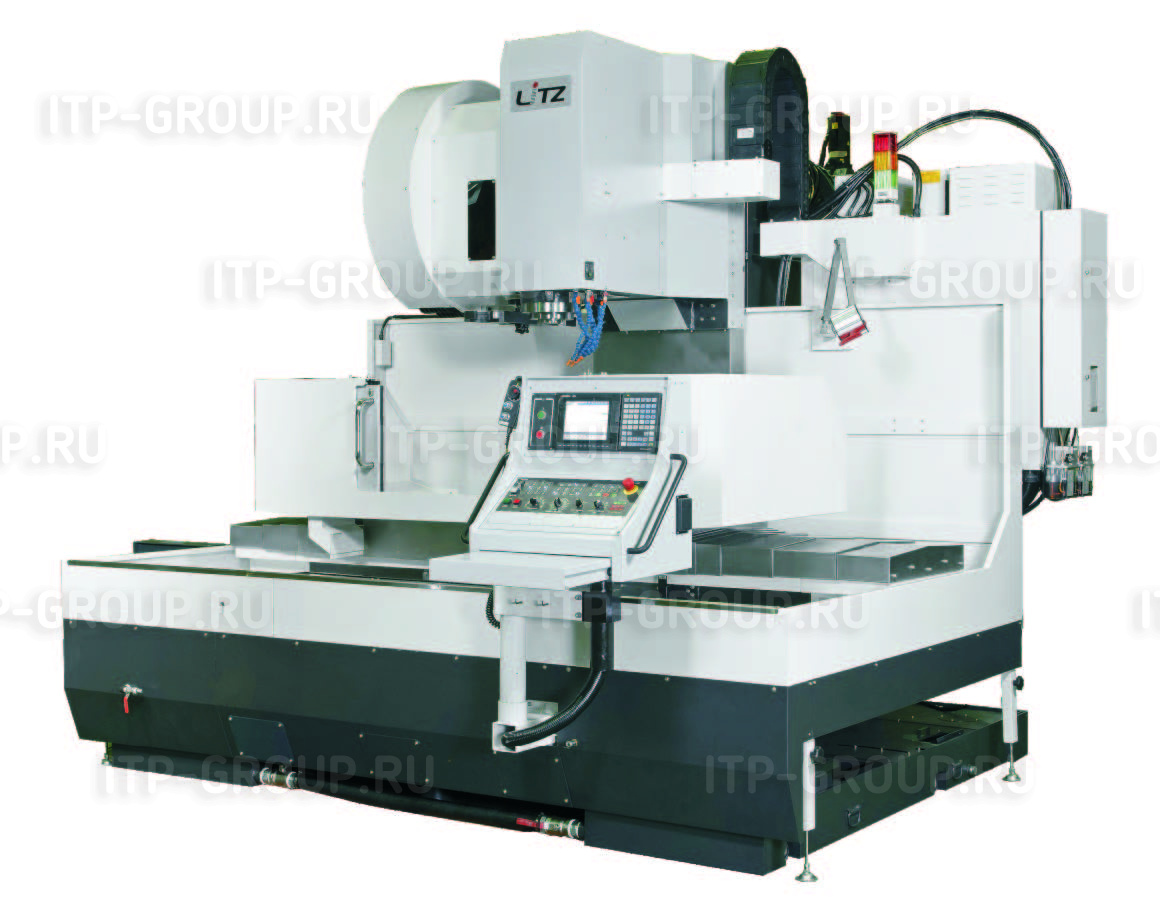

Станок CV-2000B от LITZ предназначен для фрезерования, сверления, растачивания, резьбонарезания деталей из сталей, чугунов и цветных сплавов. Размер стола 2100 х 850 мм. Станок оснащен инструментальным магазином на 24 позиции с устройством автоматической смены. Направляющие качения по осям X/Y/Z позволяют выполнять операции с тяжелыми режимами резания. Станок предназначен для использования в мелкосерийном, серийном, крупносерийном производстве.
| Наименование характеристики | Ед.изм. | Значение |
|---|---|---|
| Рабочая зона | ||
|
Перемещение по оси X |
мм |
2000 |
|
Перемещение по оси Y |
мм | 900 |
|
Перемещение по оси Z |
мм | 800 |
| Расстояние от торца шпинделя до стола |
мм |
100-900 |
|

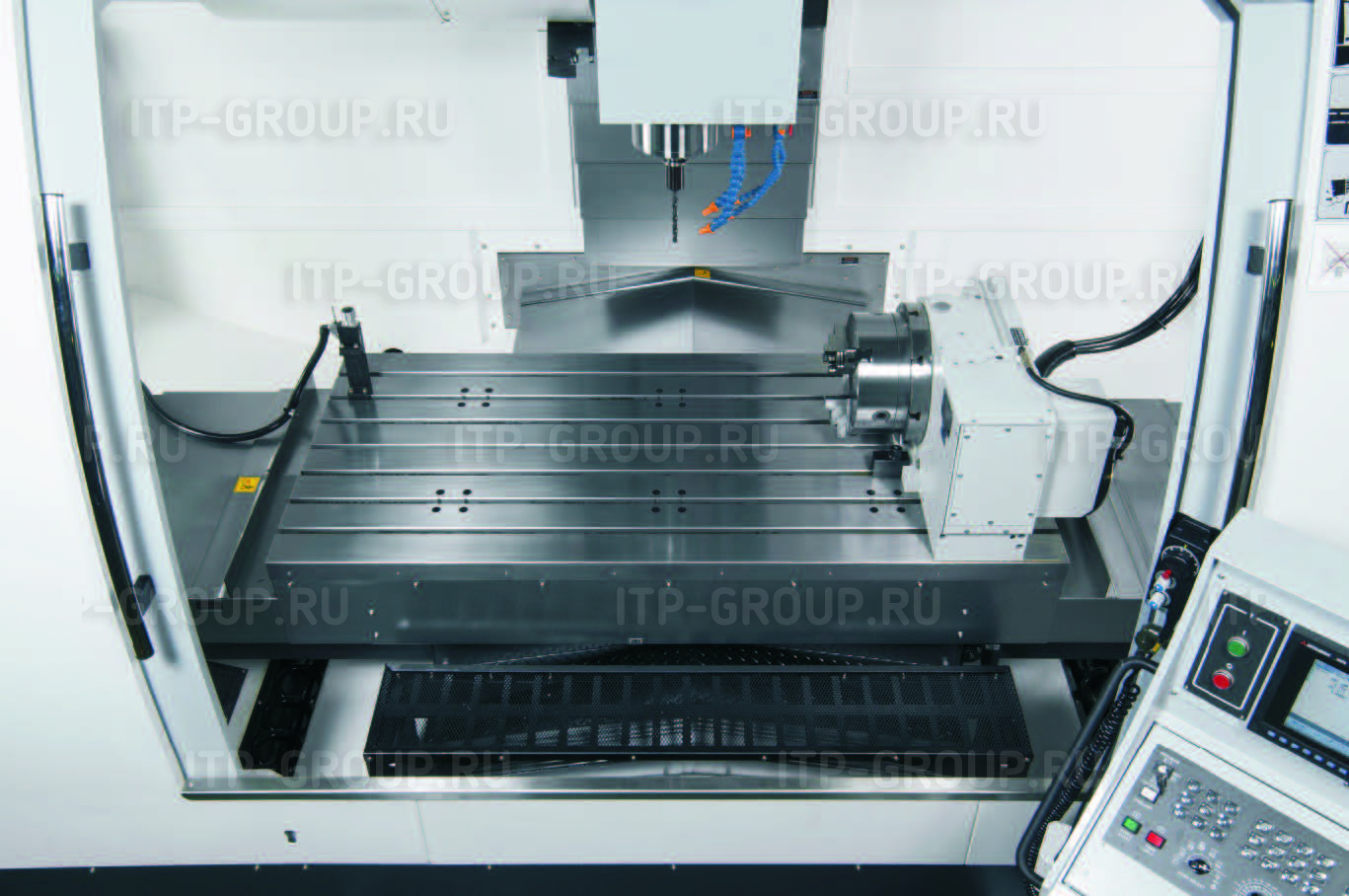

Рабочий стол |
||
|
Размер стола |
мм |
2100 х 850 |
|
Максимальная нагрузка на стол |
кг |
3000 |
| Размеры Т-пазов | мм |
18x100x7 |
|
Шпиндель |
||
|
Тип привода |
ременный+редуктор |
|
|
Скорость шпинделя |
об/мин |
6 000 |
|
Мощность двигателя |
кВт |
15,0/18,5 |
|
Конус шпинделя |
BT50 |
|
| Подачи | ||
| Диапазон скорости рабочих подач | мм/мин |
1 - 8 000 |
|
Скорость быстрых перемещений по осям X/Y/Z |
м/мин |
20/20/15 |
|
Мощность привода по осям X/Y/Z |
кВт |
4,0/4,0/4,0 |

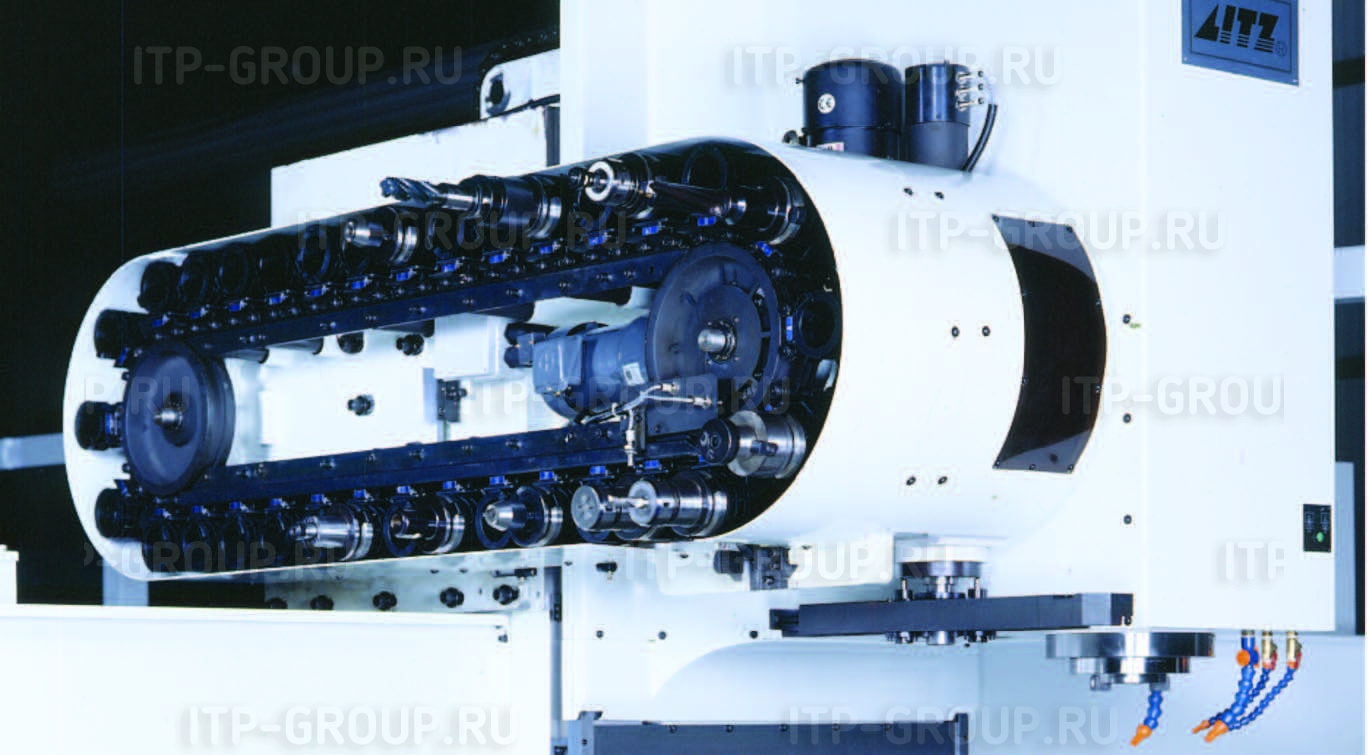

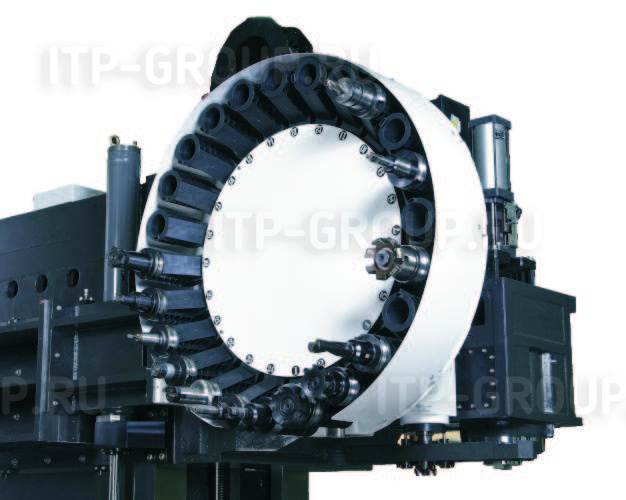

| Инструментальный магазин |
|
|
| Емкость магазина | позиций |
24 |

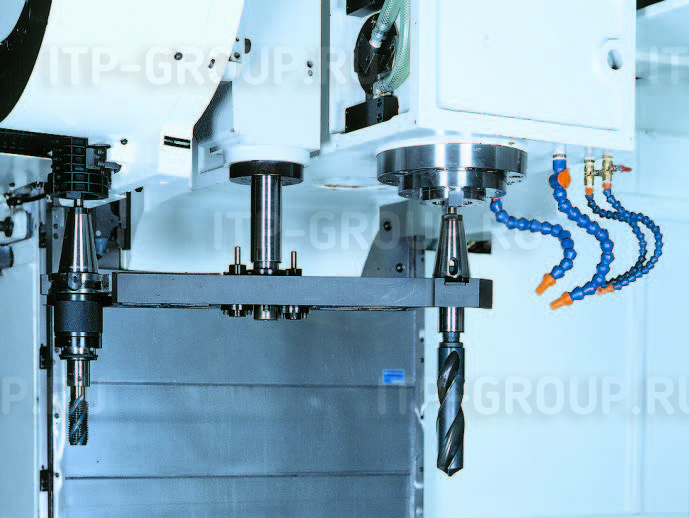

| Тип сменщика инструмента |
|
рука-манипулятор |
| Хвостовик инструмента |
BT50 |
|
|
Максимальный диаметр инструмента (свободное смежное гнездо) |
мм |
125(225) |
|
Максимальная длина инструмента |
мм |
350 |
| Максимальный вес инструмента | кг | 15 |
|
Прочее |
||
| Система ЧПУ |
Fanuc |
|
|
Габариты станка (длина х ширина х высота) |
мм |
4760 х 4158 х 3245 |
|
Вес станка |
тонна |
21,0 |
| Потребляемая мощность | кВА | 40,0 |
