HISION T5

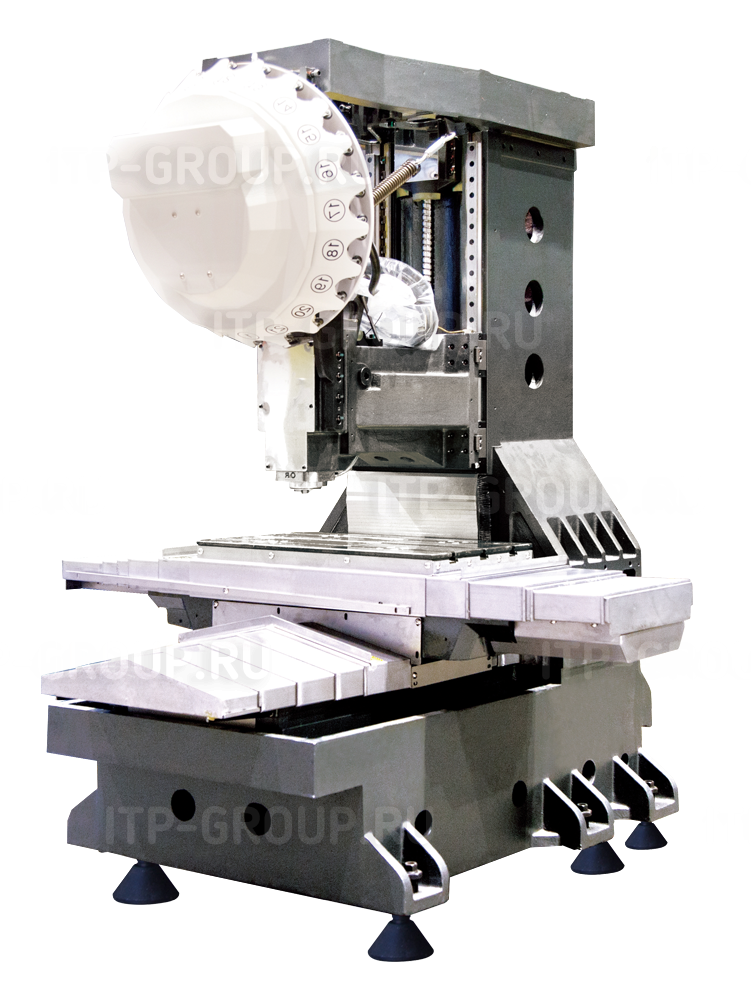

Станина и колонна станка

• Станина, колонна, шпиндельная бабка, крестовой суппорт спроектированы c применением метода конечных элементов и изготовлены из высокопрочного серого чугуна.
• Колонна станка имеет А-образную форму в своем основании для увеличения площади контакта со станиной станка, что повышает жёсткость конструкции на изгиб и кручение. Места стыков колонны и станины шабрены вручную для повышения точности сборки элементов конструкции. Шпиндельная бабка установлена симметрично относительно направляющих оси Z для оптимизации тепловых расширений.

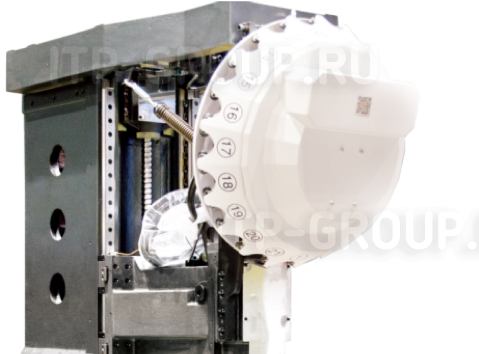

• Зонтичный инструментальный магазин с 21 позицией. Смена инструмента осуществляется при помощи перемещения шпинделя по оси Z и зажима/разжима кулачкового механизма инструментального диска. Во время хода шпинделя по оси Z вверх инструмент зажимается кулачковым механизмом свободной ячейки инструментального диска, а во время хода шпинделя по оси Z вниз инструмент из выбранной ячейки инструментального диска зажимается шпинделем.
• При такой конструкции инструментального магазина скорость и точность смены инструмента значительно повышается.
• Время смены инструмента (T-T): 2 секунды

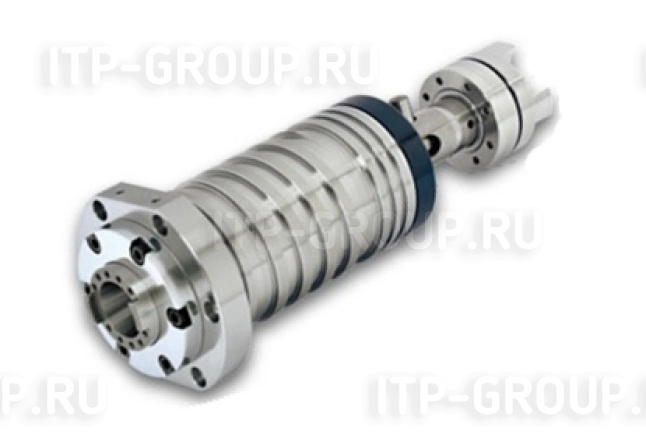

• Высокоскоростной шпиндель с прямым приводом и масляным охлаждением с отдельным теплообменником. Отлично подходит для обработки деталей и пресс-форм, изготовленных из цветных, алюминиевых и магниевых сплавов и конструкционных сталей.
• Максимальная скорость шпинделя 24 000 об/мин (опция)
• Мощность шпинделя до 5,5 кВт
• Крутящий момент шпинделя до 21,0 Нм
