LITZ VB-2200BG

Вертикально-фрезерный обрабатывающий центр VB-2200BG

Станок модели VB-2200BG от LITZ изготовлен на базе сверхжесткой конструкции станины с четырёхосными рёбрами жёсткости. Высокая скорость и точность станка достигается оснащением шпинделя прецизионными радиальными подшипниками, а высокая эффективность гарантируется быстрым инструментальным магазином и высокой скоростью перемещения по осям.

Подбор оснастки

Производитель: LITZ HITECH CORP. (Тайвань)

Особенности:

Трехосная станина имеет жесткую направляющую, которая обеспечивает тяжелые режимы резки с высокой точностью.

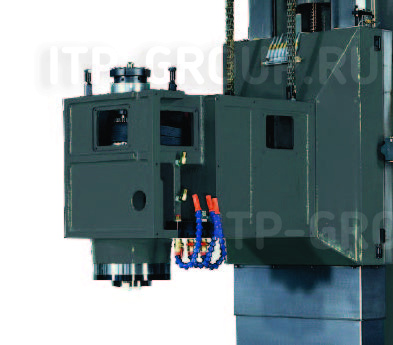

Шпиндель с зубчатым приводом обеспечивает высокую скорость резки, при необходимости можно установить более мощный двигатель, а система охлаждения шпинделя позволяет значительно увеличить его срок службы.

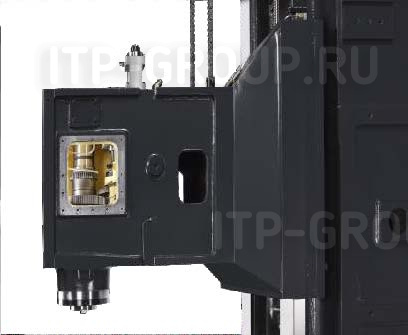

Двухступенчатая конструкция редуктора позволяет плавно передавать вращение шпинделю. Шестерни трансмиссии изготовлены из хромомолибденовой стали японского производства, которые прошли закалку и прецизионно отшлифованы.

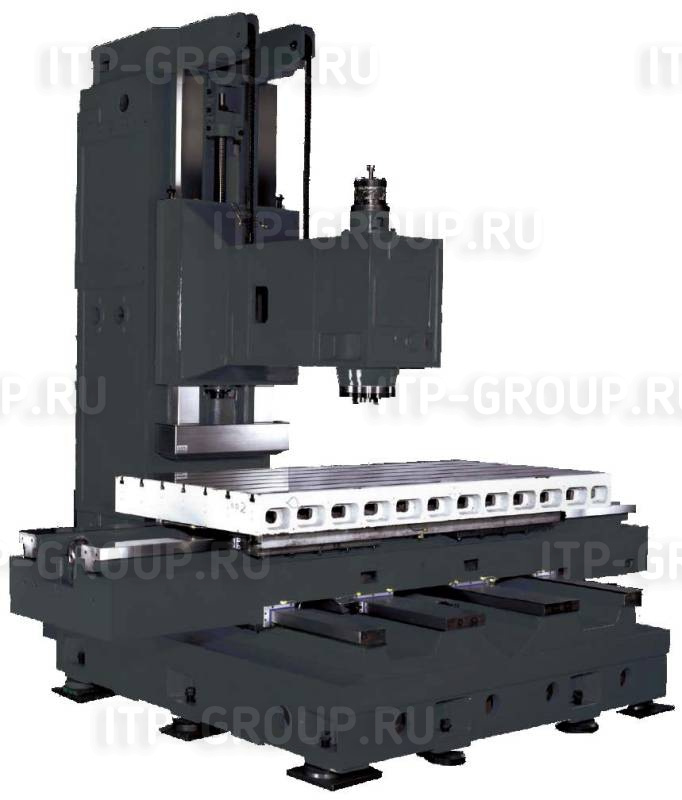

Колонна станка имеет конструкцию шестиугольных сот, что позволяет значительно гасить любые вибрации станка.

Наименование характеристики	Ед.изм.	Значение
Рабочая зона
Перемещение по оси X	мм	2200
Перемещение по оси Y	мм	1020
Перемещение по оси Z	мм	800
Расстояние от торца шпинделя до стола	мм	200-1000
Расстояние от оси шпинделя до направляющей оси Z	мм	1050
Рабочий стол
Размер стола	мм	2400 х 1020
Максимальная нагрузка на стол	кг	3000
Размеры Т-пазов	мм	22x125x6
Шпиндель
Тип привода		зубчатая передача
Скорость шпинделя	об/мин	6 000

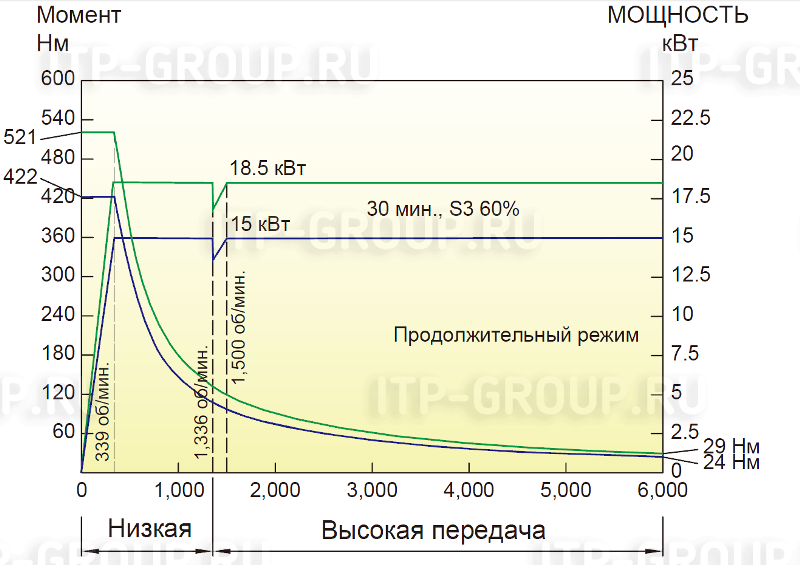

Мощность двигателя	кВт	15,0/18,5
Конус шпинделя		BT50
Подачи
Максимальная скорость подачи по осям X/Y/Z	м/мин	12/12/10
Тип направляющих осей X/Y/Z		коробчатые
Инструментальный магазин
Емкость магазина	позиций	24
Тип сменщика инструмента		рука-манипулятор
Хвостовик инструмента		BT50
Максимальный диаметр инструмента (свободное смежное гнездо)	мм	110(200)
Максимальная длина инструмента	мм	300
Максимальный вес инструмента	кг	15
Прочее
Система ЧПУ		Fanuc

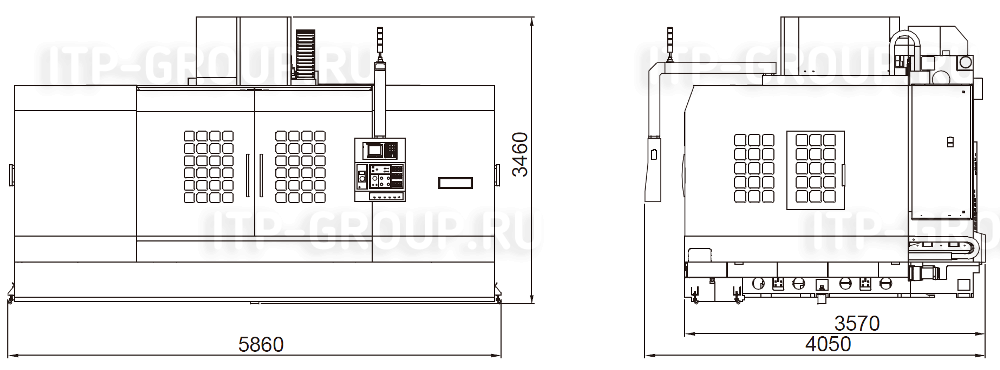

Габариты станка (длина х ширина х высота)	мм	5860 х 4050 х 3460
Вес станка	тонна	22,0
Потребляемая мощность	кВА	40,0

Комплектация:

Система ЧПУ Fanuc 0i-MF PLUS type 1;
Шпиндель с максимальной скоростью вращения 6000 об/мин, BT50;
Мощность главного двигателя Fanuc – 15/18.5 кВт;
Зубчатая коробка передач шпинделя;
Масляное охлаждение шпинделя;
Система автоматической смены инструмента с магазином на 24 поз.;
Коробчатые направляющие осей X/Y/Z;
Система автоматической смазки;
Система подачи СОЖ;
Система смыва стружки “wash down”;
Стружкоуборочный конвейер цепного типа с тележкой;
Освещение рабочей зоны;
Сигнальная лампа;
Полное ограждение рабочей зоны;
Трансформатор;
Комплект инструмента для обслуживания станка;
Комплект выравнивающих опор;
Руководство пользователя на русском языке;
Система измерения инструмента Renishaw;
Сепаратор масла дискового типа;
Кондиционер электрошкафа;
Подготовка в 4-ой оси
Гидравлический поворотный стол (4-ая ось) с планшайбой Ø400 мм
Ручной 3-х кулачковый патрон Ø304мм для поворотного стола (проходной, сквозной) с отверстием не менее 175мм;
Монитор панели оператора 15” + Manual Guide i;
Задний поддерживающий суппорт для поворотного стола с планшайбой Ø400мм с ручным 3-х кулачковым патроном Ø304мм (проходной, сквозной) с отверстием не менее 175мм;
Задняя бабка.
