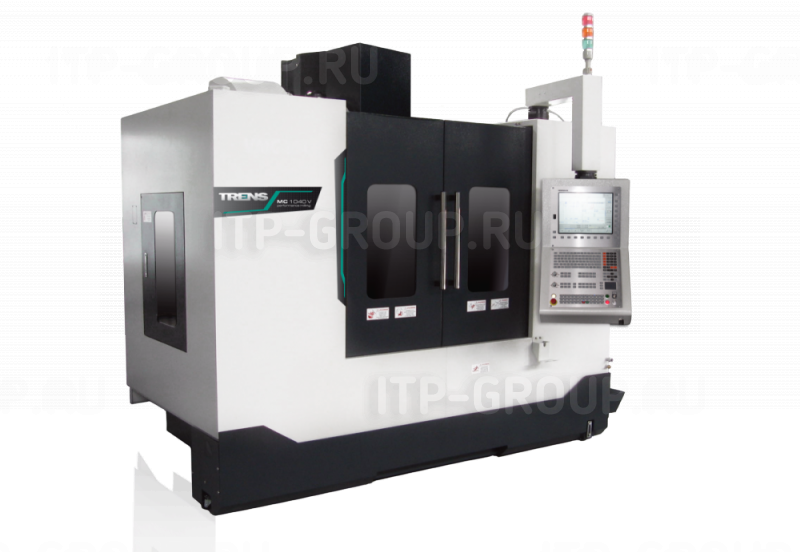

Вертикальный обрабатывающий центр MC 1040 V

Вертикальный обрабатывающий центр MC 1040 V

Вертикальный обрабатывающий центр MC 1040 V

Вертикальный обрабатывающий центр предназначен для обработки плоских и корпусных заготовок из всех видов материалов. Позволяет фрезеровать наружные и внутренние плоские поверхности, сферические поверхности и заготовки сложной конфигурации. Станок дает возможность выполнять технологические операции, такие как фрезерование, сверление, зенкерование и нарезку резьбы. Станок оснащен цифровыми приводами и прямыми индикаторами положения с цифровой линейкой для достижения высокой точности обработки сложных деталей.

Производитель: TRENS (Словакия)

Производитель

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
  • Базовый станок составлен из массивных отливок серого чугуна гарантирующих высокую жесткость станка.
  • Большой диапазон обработки и минимальная площадь застройки станка.
  • Предварительно напряженные линейные роликовые направляющие обеспечивают сверхточное позиционирование рабочих осей.
  • Закаленные и шлифованные винтовые пары для высокоточной обработки во время всего срока службы станка.
  • Зажимной конус ISO 40 дает возможность применять широкий спектр технологического инструмента.
  • Прямой индикатор положения HEIDENHAIN по всем осям гарантирует стабильность размеров и постоянную точность деталей.
  • Лазерная калибровка станка во время сборки.
  • Система управления и цифровые приводы HEIDENHAIN.
  • Удобное обслуживание станка благодаря поворотному пульту управления.
  • Электрическое оборудование ведущих европейских производителей.
  • Экономная жировая смазка винтовых пар и линейных направляющих.
  • Водонепроницаемое защитное ограждение рабочей зоны с цельностеклянной дверью.
  • Зажимный стол с пятью пазами.
  • Конструкция станка соответствует новейшим стандартам и нормам безопасности.
  • Широкий выбор дополнительной оснастки.
СПЕЦИАЛЬНАЯ ВЕРСИЯ:
  • Внешний фильтрующий блок охлаждающей жидкости
  • Числовой поворотный стол 4-ой или 4-ой и 5-ой осей
  • Индикатор положения деталей HEIDENHAIN
  • Индикатор положения HEIDENHAIN для калибровки инструмента
  • Система отсасывания рабочей зоны
  • Редуктор ZF двигателя шпинделя
БАЗОВОЕ ИСПОЛНЕНИЕ:

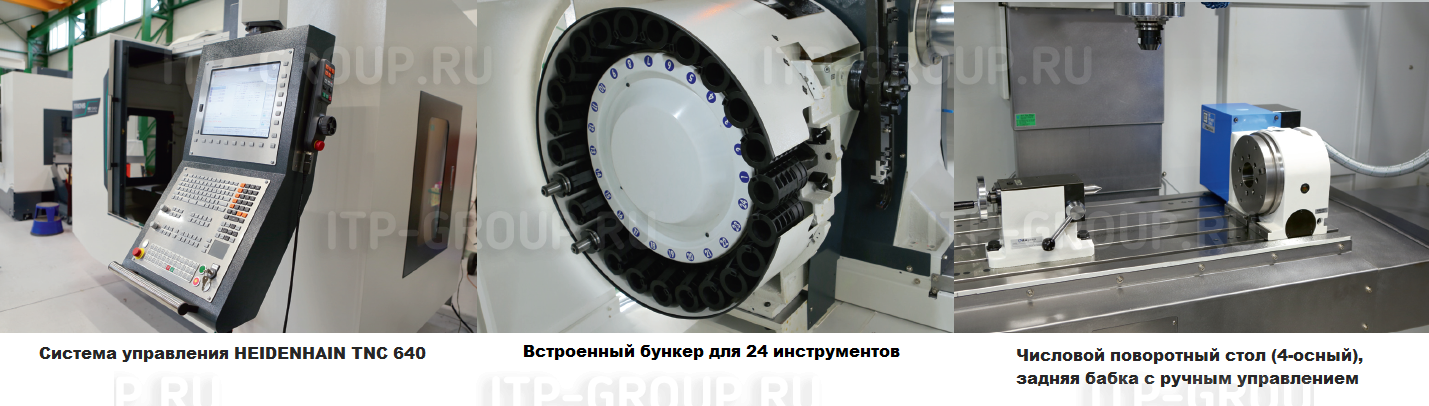

  • Система управления HEIDENHAIN TNC 640, программирование по отдельным циклам
  • Программирующий редактор для создания программ с графической диалоговой поддержкой
  • Цифровые приводы HEIDENHAIN

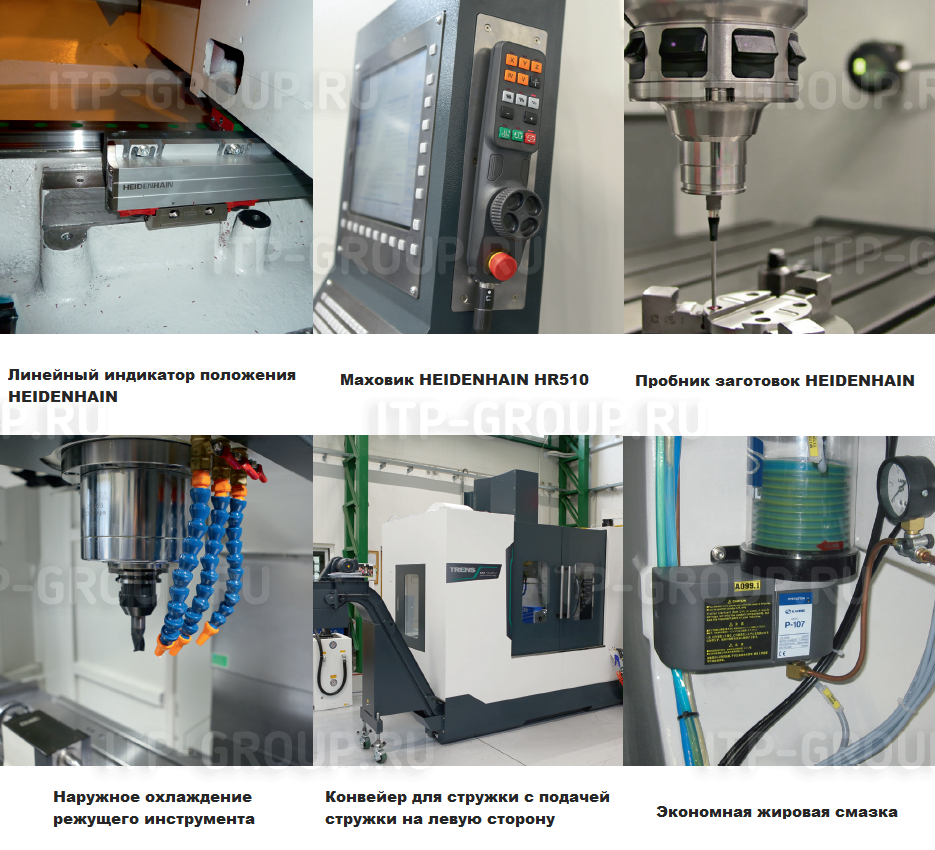

  • Линейный индикатор положения HEIDENHAIN по всем 3 осям
  • Маховик HEIDENHAIN HR510
  • Скорость вращения шпинделя 12 000 мин-1
  • Встроенный бункер для 24 инструментов
  • Охлаждение тубуса шпинделя жидкостью
  • Внешнее охлаждение режущего инструмента жидкостью
  • Внешний фильтрующий блок охлаждающей жидкости
  • Числовой поворотный стол 4-ой или 4-ой и 5-ой осей
  • Индикатор положения деталей HEIDENHAIN
  • Индикатор положения HEIDENHAIN для калибровки инструмента
  • Система отсасывания рабочей зоны
  • Редуктор ZF двигателя шпинделя
  • Подача жидкости давлением 20 бар через шпиндель для охлаждения режущего инструмента
  • Воздушная обдувка режущего инструмента
  • Конвейер для стружки с подачей стружки на левую или правую стороны
  • Пистолет для ополаскивания
  • Пистолет для воздушной обдувки деталей
  • Подготовка для установки пробника
  • Подготовка для 4-ой или 5-ой осей
  • Инструкция по обслуживанию станка
  • Исполнение согласно европейским стандартам

Техническая характеристика Ед. изм. Значение

Рабочая зона
Зажимная площадь стола мм 1200x500
Количество и ширина пазов вида T мм 5x18x100
Максимальная масса заготовки кг 850

Подача
Ось X мм 1040
Ось Y мм 540
Ось Z мм 600
Расстояние шпинделя от плоскости стола мм 150-750

Шпиндель
Конус шпинделя   ISO 40
Скорость вращения шпинделя мин-1 12 000
Максимальный крутящий момент на шпинделе (S6 - 25%) Нм 140
Расстояние центра шпинделя от колонны мм 570

Шпиндель с редуктором ZF (для специальной версии)
1-ая степень (1:4) скорость вращения шпинделя мин-1 20 ÷ 1 600
                               крутящий момент Нм 248
2-ая степень (1:1) скорость вращения шпинделя мин-1 1 600 ÷ 8 000
                               крутящий момент Нм 64

Привод шпинделя
Основной двигатель шпинделя (S1/S6-40%) кВт 15/25

Скорость подачи
Ускоренная подача осей X,Y,Z м.мин-1 30/30/25
Рабочая подача м.мин-1 0,001 ÷ 10

Автоматическая замена инструмента
Количество инструментов   24
Максимальный диаметр инструмента когда заполнены соседние рабочие позиции мм 100
Максимальный диаметр инструмента когда свободны соседние рабочие позиции мм 150
Максимальная длина инструмента мм 250
Максимальная масса инструмента кг 6

Точность установки координат
Точность установки координат X,Y,Z  мм 0,005
Повторяемая точность X,Y,Z  мм ± 0,0025

Прочее
Насос охлаждающей жидкости кВт 0,75
Подача воздуха бар 6
Полная потребляемая мощность  кВА 46

Габариты станка
Высота мм 3100
Ширина мм 3040
Длина с конвейером для стружки мм 4160
Масса станка (без оснастки) кг 5600

Системы управления
Система управления с ЧПУ HEIDENHAIN TNC 640
  да
