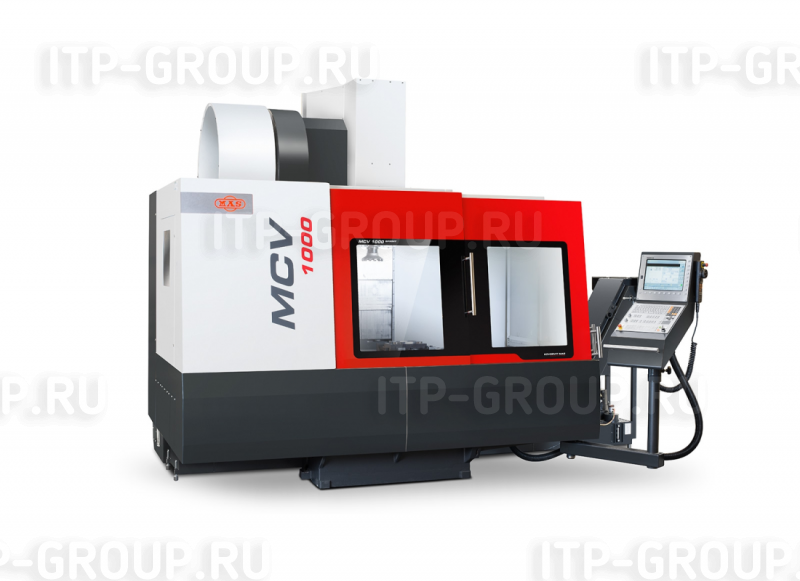

Вертикальный обрабатывающий центр MCV 1000

Вертикальный обрабатывающий центр MCV 1000

Вертикальный обрабатывающий центр MCV 1000

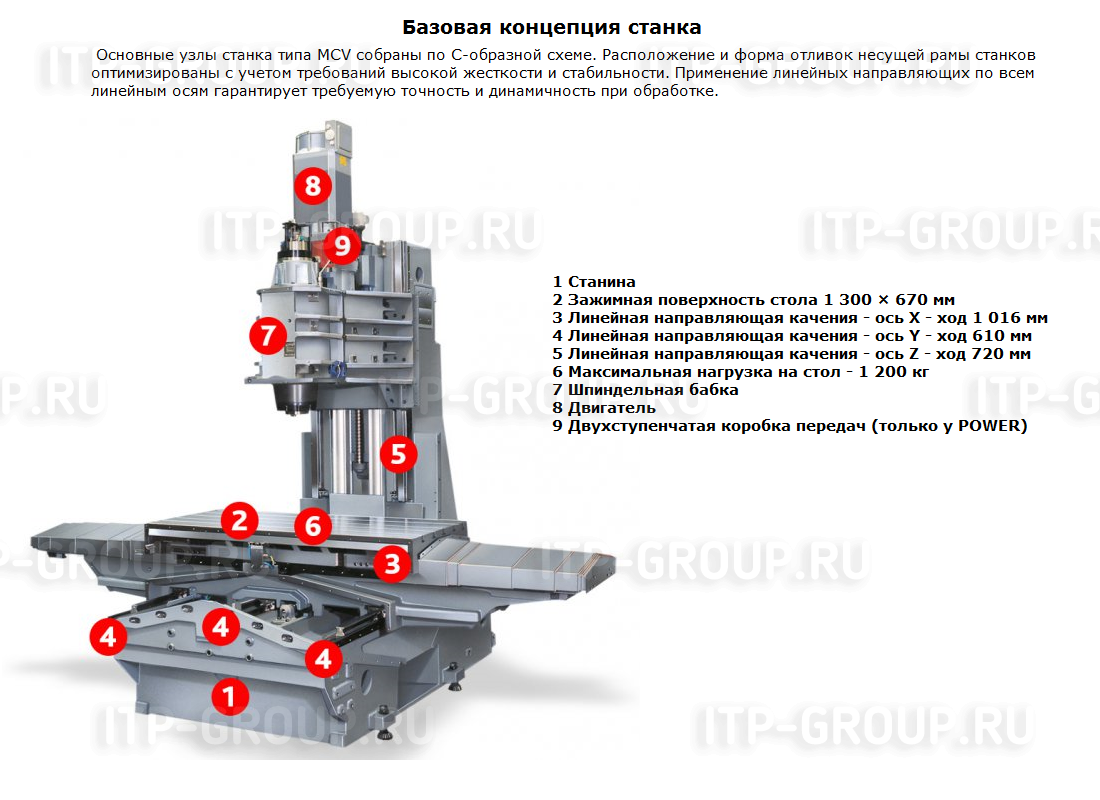

 Станки серии MCV устанавливаются на С - образной несущей раме. Расположение и форма отливок несущей рамы станков оптимизированы с учетом требований высокой жесткости и стабильности. Применение линейных направляющих по всем линейным осям гарантирует требуемую точность и динамичность в течение обработки.

Производитель: KOVOSVIT MAS (Чехия)

Производитель

ПРЕИМУЩЕСТВА:
  • Высокоэффективная обработка возможна благодаря высокоскоростным шпинделям и большим ускоренным подачам
  • Простой доступ в рабочую зону обеспечивают подвижные кожуха, которые позволяют полностью открыть правый угол рабочего пространства
  • Хорошая жесткость несущей конструкции станка предоставляет проводить как силовую обработку, так и очень точную обработку сложных деталей
  • Динамика линейных осей дает возможность высокоскоростной обработки форм

СТАНДАРТНЫЕ ПРИНАДЛЕЖНОСТИ:
- Электрооборудование 3 × 400 В / 50 Гц
- Цифровые приводы переменного тока шпинделя и осей HEIDENHAIN / SIEMENS
- Прямое линейное отмеривание
- Агрегат системы охлаждения для внешнего охлаждения
- Автоматическая смазка подвижных узлов
- Центровой зажим инструментов
- Циркуляционное охлаждение шпинделя
- Маховичок
- Карта ETHERNET
- Комплект инструментов для технического обслуживания
- Транспортер стружки
- Двухступенчатая коробка передач (только у POWER)
- Сопроводительная документация
- Магазин инструментов с механической рукой
- Тепловая компенсация
- Система ЧПУ HEIDENHAIN iTNC 530 HSCI / SIEMENS SINUMERIK 840D sl

СПЕЦИАЛЬНЫЕ ПРИНАДЛЕЖНОСТИ:
- Центральное охлаждение 2 МПа – тип AD
- 3D зонд - инфракрасный - HEIDENHAIN / RENISHAW / M&H HEXAGON METROLOGY
- Инструментальный зонд - HEIDENHAIN / RENISHAW / M&H HEXAGON METROLOGY
- Сигнализация состояния станка (маяк)
- Ленточный фильтр СОЖ LOSMA
- Ручная промывка рабочего пространства
- Поворотный и поворотно-наклонный стол HOFMANN / KITAGAWA
- Внешняя обдувка инструмента
- Фильтр масляного тумана - Filtermist FX
- Удаленная диагностика
- MAS Machine Monitor - ПО для мониторинга состояния станков в режиме он-лайн
- MAS GSM Monitor - Информация о состоянии станка и управление по мобильному телефону
- Оборудование для охлаждения электрошкафа
- DXF импорт (HEIDENHAIN)
- Адаптивное управление подачей AFC
- Русский диалог системы
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
ЕД. ИЗМ.
MCV 1000 POWER
MCV 1000 SPEED
MCV 1000 SPRINT
MCV 1000 RAPID
Стол
Зажимная поверхность стола мм 1 300 × 670 1 300 × 670 1 300 × 670 1 300 × 670
T-образые пазы (кол-во × ширина × шаг) мм 5 × 18 × 125 5 × 18 × 125 5 × 18 × 125 5 x 18 × 125
Maксимальная нагрузка на стол кг 1 200 1 200 1 200 1 200

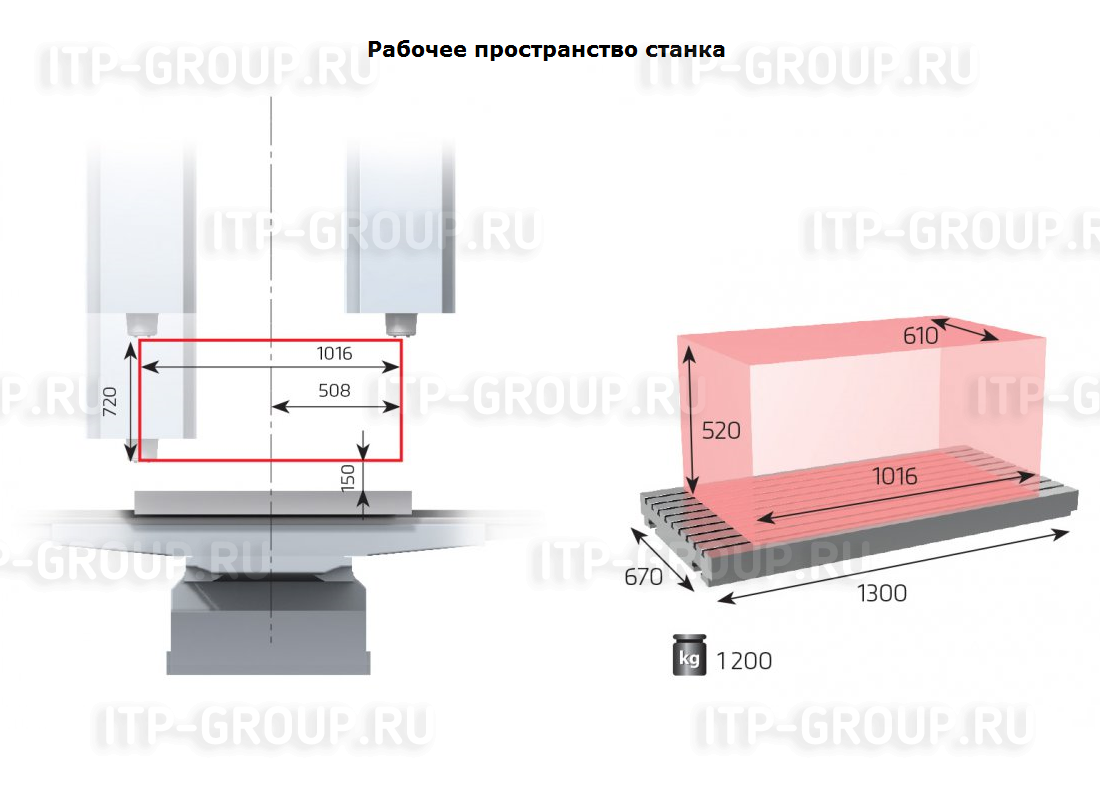

Рабочий диапазон
Ось Х мм 1 016 1 016 1 016 1 016
Ось Y мм 610 610 610 610
Ось Z мм 720 720 720 720
Расстояние от торца шпинделя до зажимной поверхности стола мм 120 - 840 150 - 870 150 - 870 150 - 870
Шпиндель
Конус шпинделя - ISO 50 HSK A63 / ISO 40 HSK A63 HSK A63
Макс. обороты мин-1 8 000 12 000 18 000 24 000
Изменение числа оборотов - двухступенчатая коробка передач бесступенчатое регулирование бесступенчатое регулирование бесступенчатое регулирование
Подача
Рабочая подача X, Y, Z мм.мин-1 1 - 40 000 1 - 40 000 1 - 40 000 1 - 40 000
Ускоренная подача X, Y, Z м.мин-1 40 40 40 40
Магазин инструментов
Кол-во ячеек шт. 24 [40] 30 [60] 30 [60] 30 [60]
Макс. длина инструмента мм 400 350 350 350
Макс. диаметр инструмента мм 125 80 [70] 80 [70] 80 [70]
Макс. диаметр инструмента при свободных соседних ячейках мм 175 [160] 125 [130] 125 [130] 125 [130]
Время смены соседнего инструмента cек 5 4 4 4
Макс. вес инструмента кг 15 6,5 6,5 6,5
Двигатель
Мощность двигателя шпинделя SIEMENS (S1 / S6 - 40%) кВт 28 / 43 32 / 48 25 / 35 19 / 26,7
Номинальный крутящий момент SIEMENS (S1/S6 - 40%) Нм 406 / 623 130 / 200 86 / 120 60 / 86
Макс. общая мощность станка кВА 55 55 55 55
Точность согласно ČSN ISO 230 - 2
Отмеривание X, Y, Z - прямое прямое прямое прямое
Точность установки координат мм 0,01 0,01 0,01 0,01
Точность повторной установки мм 0,004 0,004 0,004 0,004
Рабочее давление воздуха МПа 0,55 - 0,6 0,55 - 0,6 0,55 - 0,6 0,55 - 0,6
Габариты станка (д × ш × в) мм 4600 × 3600 × 3330 4600 × 3600 × 3330 4600 × 3600 × 3330 4600 × 3600 × 3330
Вес станка кг 11 500 11 500 11 500 11 500
