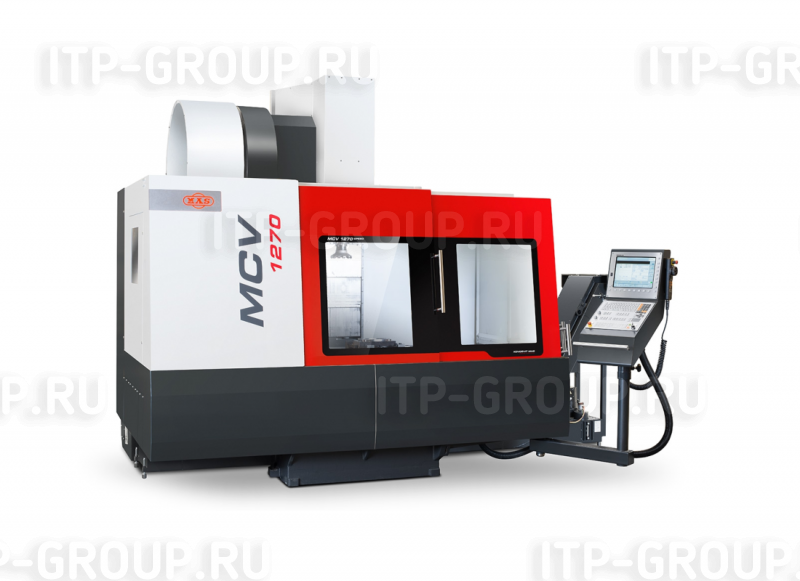

Вертикальный обрабатывающий центр MCV 1270

Недоступен

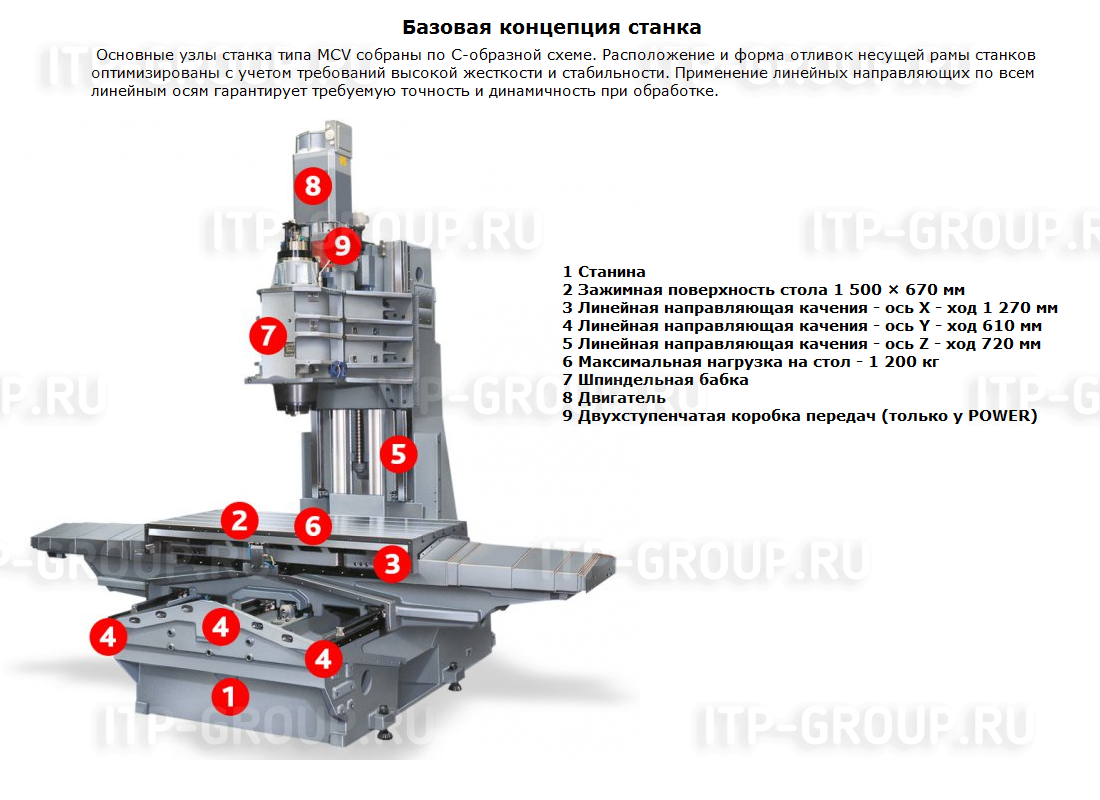

Станки серии MCV устанавливаются на С - образной несущей раме. Расположение и форма отливок несущей рамы станков оптимизированы с учетом требований высокой жесткости и стабильности. Применение линейных направляющих по всем линейным осям гарантирует требуемую точность и динамичность в течение обработки.

Подбор оснастки

Производитель: KOVOSVIT MAS (Чехия)

ПРЕИМУЩЕСТВА:

Высокоэффективная обработка возможна благодаря высокоскоростным шпинделям и большим ускоренным подачам
Простой доступ в рабочую зону обеспечивают подвижные кожуха, которые позволяют полностью открыть правый угол рабочего пространства
Хорошая жесткость несущей конструкции станка предоставляет проводить как силовую обработку, так и очень точную обработку сложных деталей
Динамика линейных осей дает возможность высокоскоростной обработки форм

СТАНДАРТНЫЕ ПРИНАДЛЕЖНОСТИ:
- Электрооборудование 3 × 400 В / 50 Гц
- Цифровые приводы переменного тока шпинделя и осей HEIDENHAIN / SIEMENS
- Прямое линейное отмеривание
- Агрегат системы охлаждения для внешнего охлаждения
- Автоматическая смазка подвижных узлов
- Центровой зажим инструментов
- Циркуляционное охлаждение шпинделя
- Маховичок
- Карта ETHERNET
- Комплект инструментов для технического обслуживания
- Транспортер стружки
- Двухступенчатая коробка передач (только у POWER)
- Сопроводительная документация
- Магазин инструментов с механической рукой
- Тепловая компенсация
- Система ЧПУ HEIDENHAIN iTNC 530 HSCI / SIEMENS SINUMERIK 840D sl

СПЕЦИАЛЬНЫЕ ПРИНАДЛЕЖНОСТИ:
- Центральное охлаждение 2 МПа – тип AD
- 3D зонд - инфракрасный - HEIDENHAIN / RENISHAW / M&H HEXAGON METROLOGY
- Инструментальный зонд - HEIDENHAIN / RENISHAW / M&H HEXAGON METROLOGY
- Сигнализация состояния станка (маяк)
- Ленточный фильтр СОЖ LOSMA
- Ручная промывка рабочего пространства
- Поворотный и поворотно-наклонный стол HOFMANN / KITAGAWA
- Внешняя обдувка инструмента
- Фильтр масляного тумана - Filtermist FX
- Удаленная диагностика
- MAS Machine Monitor - ПО для мониторинга состояния станков в режиме он-лайн
- MAS GSM Monitor - Информация о состоянии станка и управление по мобильному телефону
- Оборудование для охлаждения электрошкафа
- DXF импорт (HEIDENHAIN)
- Адаптивное управление подачей AFC
- Русский диалог системы

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ	ЕД. ИЗМ.	MCV 1270 POWER	MCV 1270 SPEED	MCV 1270 SPRINT	MCV 1270 RAPID
Стол
Зажимная поверхность стола	мм	1 500 x 670	1 500 x 670	1 500 x 670	1 500 x 670
T-шлицы (число×ширина×шаг)	мм	5 х 18 х 125	5 х 18 х 125	5 х 18 х 125	5 х 18 х 125
Максимальная нагрузка на стол	кг	1 200	1 200	1 200	1 200

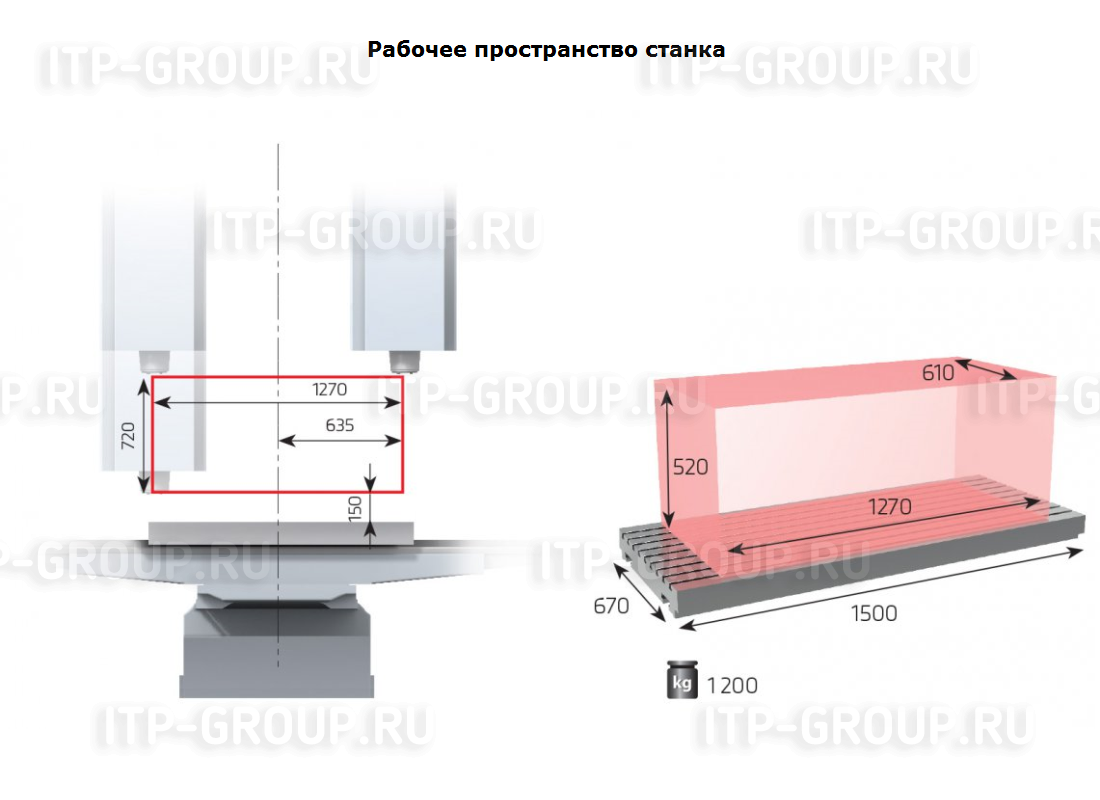

Рабочий диапазон
Ось Х	мм	1 270	1 270	1 270	1 270
Ось Y	мм	610	610	610	610
Ось Z	мм	720	720	720	720
Расстояние от торца шпинделя до зажимной поверхности стола	мм	120 - 840	150 - 870	150 - 870	150 - 870
Шпиндель
Конус шпинделя	-	ISO 50	HSK A63 / ISО 40	HSK A63	HSK A63
Макс. обороты	мин^-1	8 000	12 000	18 000	24 000
Изменение числа оборотов	-	двухступенчатая коробка передач	бесступенчатое регулирование	бесступенчатое регулирование	бесступенчатое регулирование
Подача
Рабочая подача X, Y, Z	мм.мин^-1	1 - 40 000	1 - 40 000	1 - 40 000	1 - 40 000
Ускоренная подача X, Y, Z	м.мин^-1	40	40	40	40
Магазин инструментов
Кол-во ячеек		24 [30]	30 [60]	30 [60]	30 [60]
Макс. длина инструмента	мм	400	350	350	350
Макс. диаметр инструмента	мм	125	80 [70]	80 [70]	80 [70]
Макс. диаметр инструмента при свободных соседних ячейках	мм	175 [160]	125 [130]	125 [130]	125 [130]
Время смены соседнего инструмента	c	5	3	3	3
Макс. вес инструмента	кг	15	6,5	6,5	6,5
Двигатель
Мощность двигателя шпинделя SIEMENS (S1 / S6 - 40%)	кВт	28 / 43	32 / 48	25 / 35	19 / 26,7
Номинальный крутящий момент SIEMENS (S1 / S6 - 40%)	Нм	406 / 623	130 / 200	86 / 120	60 / 86
Макс. общая мощность станка	кВА	55	55	55	55
Точность согласно ČSN ISO 230 - 2
Отмеривание X, Y, Z	-	прямое	прямое	прямое	прямое
Точность установки координат	мм	0,01	0,01	0,01	0,01
Точность повторной установки	мм	0,004	0,004	0,004	0,004
Прочее
Рабочее давление воздуха	МПа	0,55 - 0,6	0,55 - 0,6	0,55 - 0,6	0,55 - 0,6
Габариты станка (д × ш × в)	мм	5000 x 3600 x 3330	5000 x 3600 x 3330	5000 x 3600 x 3330	5000 x 3600 x 3330
Вес станка	кг	11 800	11 800	11 800	11 800
