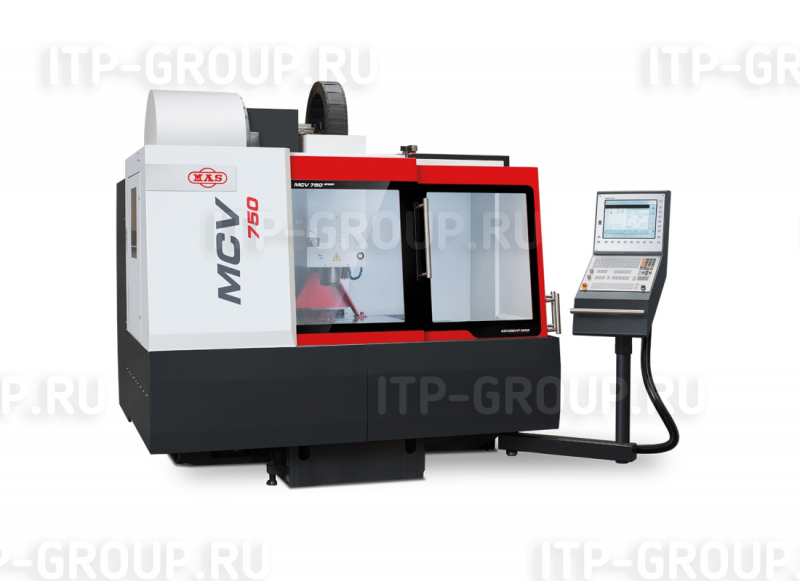

Вертикальный обрабатывающий центр MCV 750

Вертикальный обрабатывающий центр MCV 750
Вертикальный обрабатывающий центр MCV 750

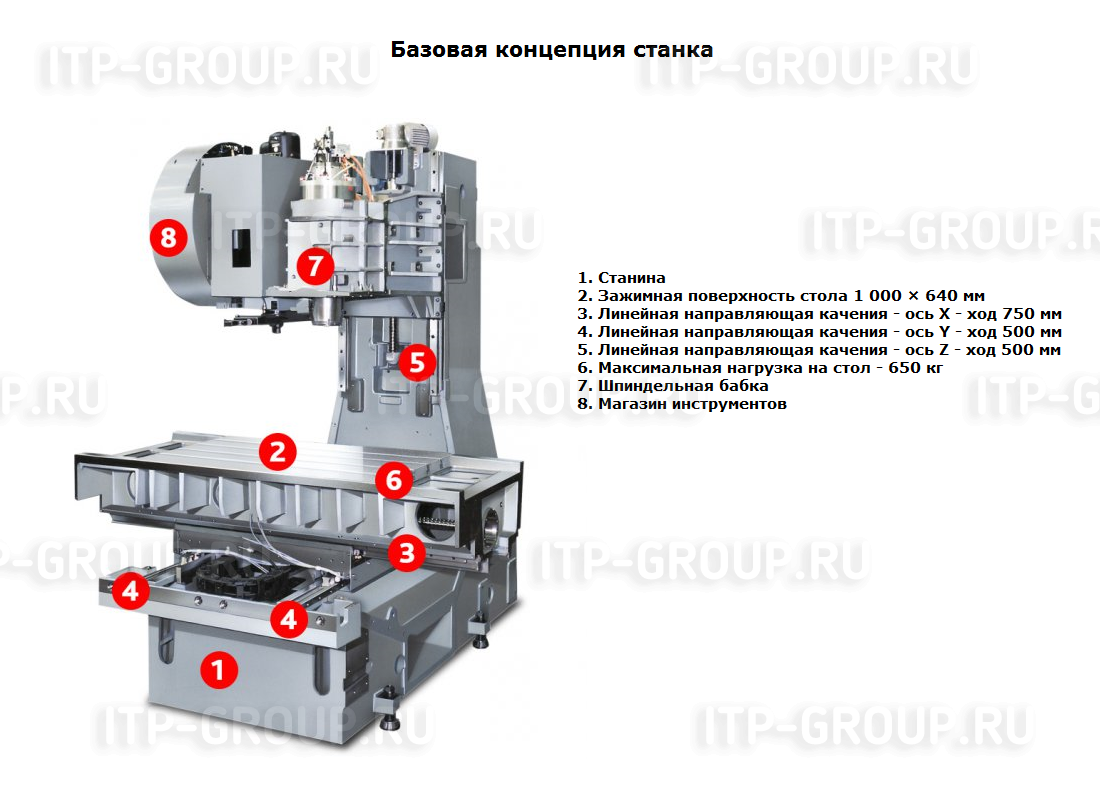

Станки серии MCV устанавливаются на С - образной несущей раме. Расположение и форма отливок несущей рамы станков оптимизированы с учетом требований высокой жесткости и стабильности. Применение линейных направляющих по всем линейным осям гарантирует требуемую точность и динамичность в течение обработки.

Производитель: KOVOSVIT MAS (Чехия)
Производитель
ОСОБЕННОСТИ:
  • Линейные направляющие качения осей X, Y, Z обеспечивают длительную высокую точность работы
  • Прямое отмеривание - быстрое и точное позиционирование
  • Применение высокоэффективных инструментов с центровым охлаждением под высоким давлением
  • Быстрая смена инструментов - магазин инструментов с механической рукой - 24 ячейки
  • Большой рабочий диапазон при минимальном пространстве, занимаемом станком
  • Эффективное удаление стружки
  • Герметично закрытое рабочее пространств кабинетного типа со стеклом в левой боковой двери
  • Широкий ассортимент специальных принадлежностей
  • Возможность 4- и 5-осевой обработки с использованием дополнительного поворотного или поворотно-наклонного стола
  • Мощность шпинделя до 9 кВт
  • Обороты шпинделя 10 000 мин-1
  • Системы управления HEIDENHAIN iTNC530 HSCI и SIEMENS SINUMERIK 840D sl
СТАНДАРТНЫЕ ПРИНАДЛЕЖНОСТИ:
- Электрооборудование 3 × 400 В / 50 Гц
- Цифровые приводы переменного тока шпинделя и осей HEIDENHAIN / SIEMENS
- Прямое линейное отмеривание
- Агрегат системы охлаждения для внешнего охлаждения
- Автоматическая смазка подвижных узлов
- Центровой зажим инструментов
- Циркуляционное охлаждение шпинделя
- Маховичок
- Карта ETHERNET
- Комплект инструментов для технического обслуживания
- Транспортер стружки
- Сопроводительная документация
- Магазин инструментов с механической рукой
- Тепловая компенсация
- Система ЧПУ HEIDENHAIN iTNC 530 HSCI / SIEMENS SINUMERIK 840D sl

СПЕЦИАЛЬНЫЕ ПРИНАДЛЕЖНОСТИ:
- Центральное охлаждение 2 МПа – тип AD
- 3D зонд - инфракрасный - HEIDENHAIN / RENISHAW / M&H HEXAGON METROLOGY
- Инструментальный зонд - HEIDENHAIN / RENISHAW / M&H HEXAGON METROLOGY
- Сигнализация состояния станка (маяк)
- Ленточный фильтр СОЖ LOSMA
- Ручная промывка рабочего пространства
- Поворотный и поворотно-наклонный стол HOFMANN / KITAGAWA
- Внешняя обдувка инструмента
- Фильтр масляного тумана - Filtermist FX
- Удаленная диагностика
- MAS Machine Monitor - ПО для мониторинга состояния станков в режиме он-лайн
- MAS GSM Monitor - Информация о состоянии станка и управление по мобильному телефону
- Оборудование для охлаждения электрошкафа
- DXF импорт (HEIDENHAIN)
- Адаптивное управление подачей AFC
- Русский диалог системы
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
ЕД. ИЗМ.
MCV 750 SPEED
MCV 750 SPRINT
MCV 750 RAPID
Стол
Зажимная поверхность стола мм 1 000 x 640 1 000 x 640 1 000 x 640
T-образные пазы (кол-во × ширина × шаг) мм 4 x 18 x 125 4 x 18 x 125 4 x 18 x 125
Maкс. нагрузка на стол кг 650 650 650

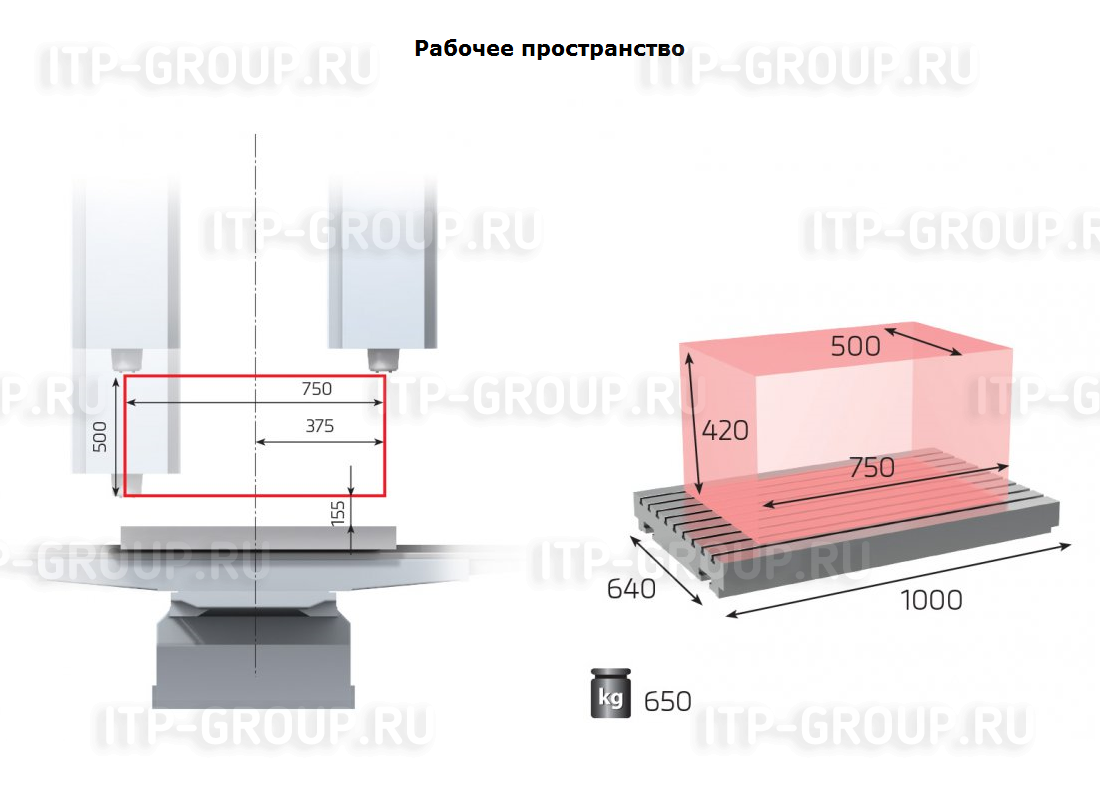

Рабочий диапазон
Ось Х мм 750 750 750
Ось Y мм 500 500 500
Ось Z мм 500 500 500
Расстояние от торца шпинделя до зажимной поверхности стола мм 145 - 645 155 - 665 155 - 665
Шпиндель
Конус шпинделя - HSK A63 / ISO 40 HSK A63 / ISO 40 HSK A63
Макс. обороты мин-1 12 000 18 000 24 000
Изменение числа оборотов - бесступенчатое регулирование бесступенчатое регулирование бесступенчатое регулирование
Подача
Рабочая подача X, Y, Z мм.мин-1 1 - 40 000 1 - 40 000 1 - 40 000
Ускоренная подача X, Y, Z м.мин-1 40 40 40
Магазин инструментов
Кол-во ячеек   24 24 24
Макс. длина инструмента мм 350 350 350
Макс. диаметр инструмента мм 77 77 77
Макс. диаметр инструмента при свободных соседних ячейках мм 150 150 150
Время смены соседнего инструмента cек 3 3 3
Макс. вес инструмента кг 6,5 6,5 6,5
Двигатель
Мощность двигателя шпинделя SIEMENS (S1 / S6 - 40%) кВт 32 / 48 25 / 35 19 / 26,7
Номинальный крутящий момент SIEMENS (S1 / S6 - 40%) Нм 130 / 200 86 / 120 60 / 86
Макс. общая мощность станка кВА 32 30 35
Точность согласно ČSN ISO 230 - 2
Отмеривание X, Y, Z - прямой прямой прямой
Точность установки координат мм 0,01 0,01 0,01
Точность повторной установки мм 0,004 0,004 0,004
Рабочее давление воздуха МПа 0,55 - 0,6 0,55 - 0,6 0,55 - 0,6
Габариты станка (д × ш × в) мм 3 700 x 2 220 x 2 735 3 700 x 2 220 x 2 735 3 700 x 2 220 x 2 735
Вес станка кг 5 100 5 100 5 100
