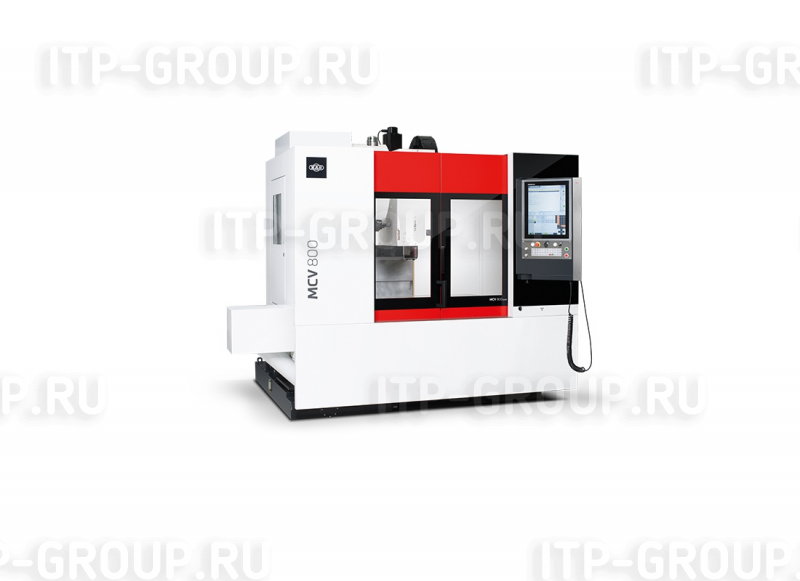

Вертикальный обрабатывающий центр MCV 800 Quick


Вертикальный обрабатывающий центр MCV 800 Quick

Производитель: KOVOSVIT MAS (Чехия)

Производитель

ОСОБЕННОСТИ:
  • Линейные направляющие с прямым измерением по всем осям
  • Увеличение ускорения оси X = 800 мм
  • Уменьшенное место для установки машины, улучшенная эргономика ⇒ более низкие требования к пространству
  • Инновация кинематической конфигурации кросс-таблицы ⇒ увеличение статической жесткости несущей конструкции
  • Недавно подготовленная версия машины с винтовым конвейером ⇒ компактность (длина машины уменьшена на 1200 мм по конвейерной ленте)
  • Увеличение количества зажимных канавок на столе
  • Heidenhain TNC620, Siemens 828D
  • Обновление шпинделя ⇒ Снижение шума, увеличение максимальной скорости до 12 000 мин-1
ТЕХНИЧЕСКИЕ ДАННЫЕ
ЕД. ИЗМ.
MCV 800 QUICK
Основные размеры
Размеры зажимной поверхности стола мм 1000 × 500
Количество T-слотов в таблице кол-во 5
Ширина и высота T-образных колонок стола мм 18/100
Наибольшая длина выполнения таблицы (X) мм 800
Самая длинная длина ВПП (Y) мм 500
Наибольшая длина шпинделя (Z) мм 550
Максимальный вес заготовки (настольная нагрузка) кг 500
Максимум размер заготовки для максимальной длины инструмента мм 800 × 500 × 300
Максимальный диаметр сверления
Диаметр сверления в стали с прочностью 600 МПа с дрелью от RO мм 25
Диаметр сверления в стали с прочностью 600 МПа с буровым долотом со сменными пластинами от SK мм 30
Диаметр резьбы при резке в сталь с прочностью 600 МПа мм M20
Шпиндель
Коническая шпиндельная полость - ISO 40
Расстояние шпинделя от стола мм 100-650
Максимальная скорость мин -1 12 000
Мощность двигателя шпинделя (S1 / S6 - 40%) кВт 10/14
Момент вращения шпинделя (S1 / S6 - 40%) Нм 63/88
Изменение скорости - бесступенчато
Зажимное усилие инструмента N 18 000
Точность
Измерение X, Y, Z Heidenhain / Siemens - прямой
Скорость подачи
Быстрый ход mm.min -1 30000
Рабочая скорость подачи m.min -1 15 000
Шариковый винт - диаметр мм 32
Шариковый винт - поднимается мм / об. 10
Максимальный объем бака л 200 + 80
Пневматическое оборудование
Рабочее давление МПа 0,6
Размеры машины
длина мм 2086
ширина мм 2749
высота мм 2470 *
вес кг 4000
Подключение машины
Общая потребляемая мощность кВА 20
Инструмент
Количество позиций - левый лоток - 24
Максимум длина инструмента мм 250
Максимум диаметр инструмента - все позиции заняты мм 80
Максимум диаметр инструмента с отсутствием соседних инструментов мм 120
Время для обмена соседним инструментом сек 3,8
Максимум вес инструмента килограмм 6,5
Максимальный вес инструмента в лотке килограмм 65
* Без ручного полоскания, с максимальным ходом шпинделя
