TECNA 3328

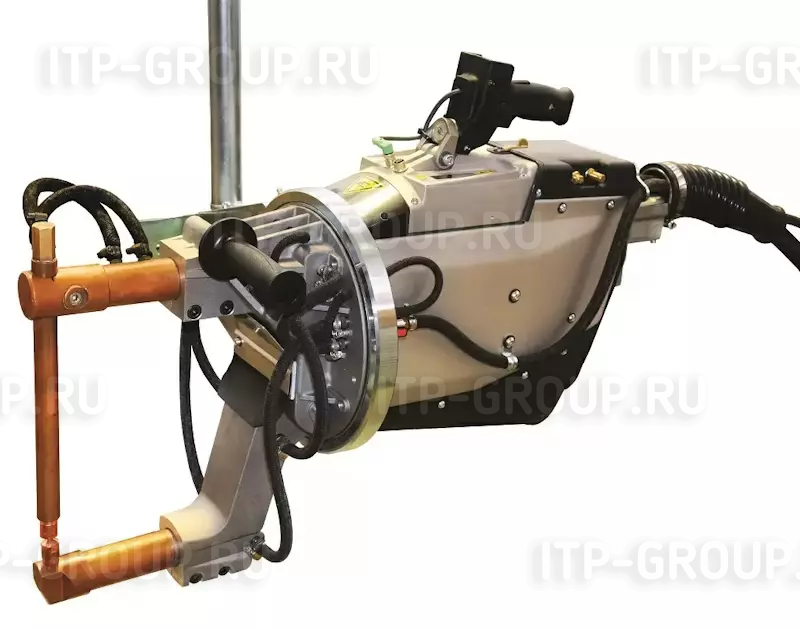

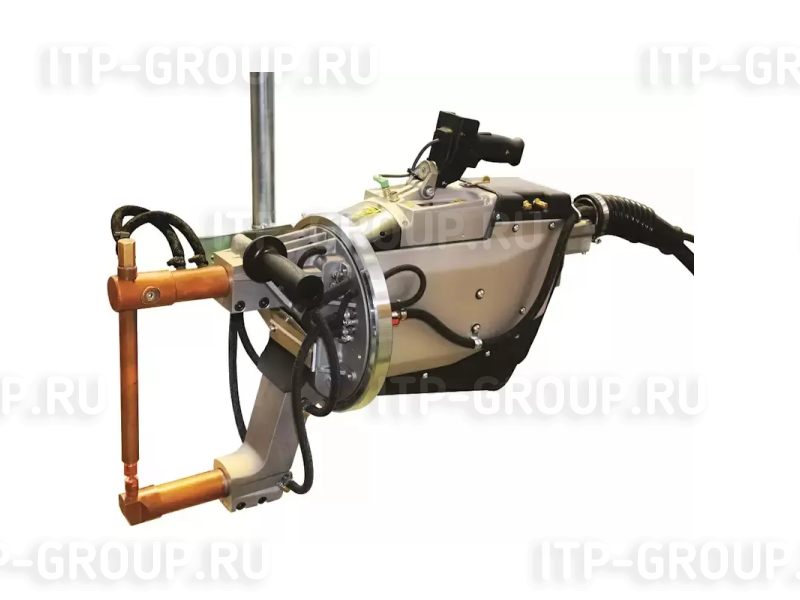

Клещи для точечной контактной сварки 3328

Подвесные клещи контактной сварки 3328 TECNA, в отличие от ручных, предназначены для гораздо более производительной сварки в промышленных условиях. Это достигается за счет использования в конструкции специализированных технологичных трансформаторов. Подвесные клещи контактной сварки 3328 TECNA предназначены для высокопроизводительной сварки в условиях конвейерного производства. Масса данного типа клещей значительно превосходит массу ручных, поэтому данные клещи называются подвесными. Они оснащены специальным кронштейном гироскопического типа для подвешивания к специальной тали, которая поставляется как дополнительная оснастка. За счет того, что клещи подвешены в воздухе, они являются мобильным и эргономичным оборудованием для проведения сварочных контактных работ.

Производитель: TECNA (Италия)

Особенности:

Высокая производительность за счет продуманной конструкции, компактности и повышенного быстродействия пневматических узлов
Встроенный блок управления и небольшие размеры
Высокий электрический КПД
Сниженные расходы на работы по установке
Полностью закрытый, защищенный резиной корпус для обеспечения простой и безопасной работы
Гироскопический подвесной кронштейн на подшипниках и таль-балансир
Устройство блокировки вращения
Водяное охлаждение: электрододержатели, плечи, трансформатор и полупроводниковый контактор
Регулируемый короткий и длинный ход электродов, а также возможность временного увеличения хода электродов позволяет вести сварку в самых труднодоступных местах
Клещи поставляются в комплекте с УЗО и автоматическим выключателем
Возможность регулировки: усилия, скорости раскрывания плеч, скорости сжатия плеч
Хромированный пневматический цилиндр (не требующий смазки)
Для работы в тяжелых условиях
Устройство безопасности на рукоятке для предотвращения случайного включения
Возможность быстрой замены кабеля питания без вскрытия сварочной машины

Наименование характеристики	Ед.изм.	Значение
Тип привода		пневматический
Тип охлаждения		водяное
Номинальная сварочная мощность (ПВ 50%)	кВА	38,0
Максимальная толщина свариваемых листов	мм	5+5
Максимальная толщина свариваемых прутков	мм	16+16
Максимальный вылет плеча	мм	820
Максимальное усилие сжатия	даН	695
Ток короткого замыкания	кА	22,5
Напряжение питания	В	380
Габариты (ДхШхВ)	мм	1050x760x500
Масса	кг	78,0

Подвесные клещи 3328 TECNA имеют:

встроенный трансформатор

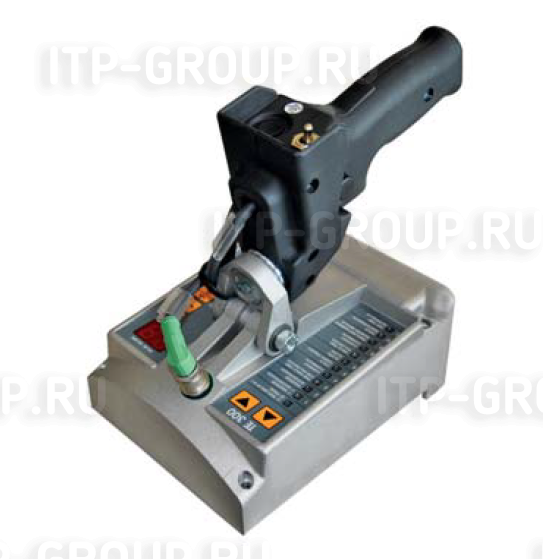

электронный блок управления сварочными параметрами (TE300)
водяное охлаждение трансформатора, плеч, электродов
УЗО и автоматический выключатель
пневматический привод сжатия
гироскопический подвесной кронштейн

В комплект поставки подвесных клещей 3328 TECNA входит:

фильтр-регулятор воздуха
кабели и шланги длиной 6,5 м

Для комплектации подвесных клещей 3328 TECNA рекомендуются прямые плечи с различным вылетом до 820 мм на усмотрение заказчика.

По специальному заказу дополнительно для подвесных клещей 3328 TECNA поставляется:

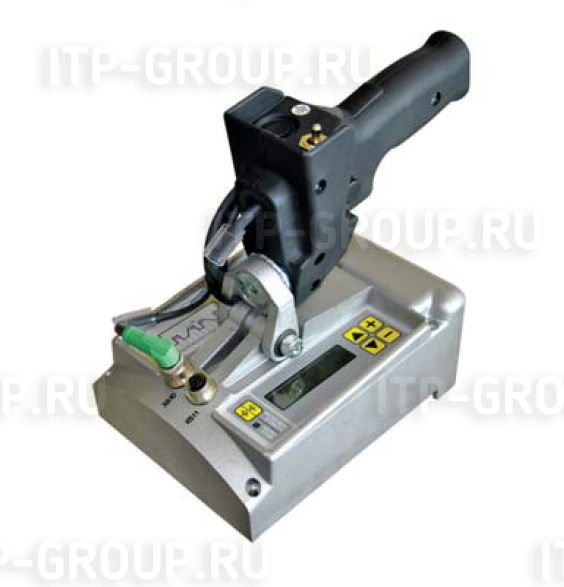

блок управления TE 470 (63 программы сварки)
вынимаемый ключ блокировки функций программирования
специальные варианты плеч
тали-балансиры
электроды
датчик циркуляции воды
комплект плеч для сварки арматуры
