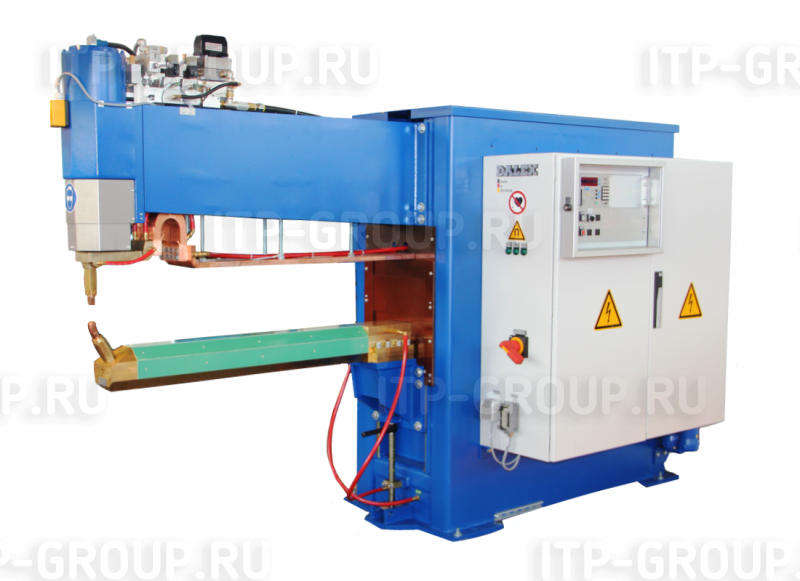

Машина контактной сварки промышленного применения PMS 16-6

Машина контактной сварки промышленного применения PMS 16-6
Машина контактной сварки промышленного применения PMS 16-6

Машины предназначены для контактной точечной, рельефной и шовной сварки, а также их комбинации.

Производитель: DALEX (Германия)
Производитель

  • Напольное основание машины стойкое к действию крутящих нагрузок, каркасно-несущего типа с оребрением.
  • В большом навесном шкафу размещены блоки управления сваркой и машиной и тиристорный ступенчатый усилитель.
  • Блоки управления сваркой и машиной разделены пространством.
  • Нижняя электродная арматура плавно устанавливается машиной по высоте.
  • Цилиндр подачи электродов имеет точное (прецизионное) исполнение и защиту от нагрузок вращения.
  • Усилие на электродах плавно регулируется.
  • Соединительные проводники вторичной обмотки трансформатора очень коротки, что обеспечивает хороший показатель фактора мощности.
  • Перемещение цилиндра в прямом и обратном направлениях регулируется с помощью дросселей.
  • Токонесущие элементы, детали и тиристорный блок имеют раздельные контура охлаждения.
  • Обмотка сварочного трансформатора имеет водяное охлаждение и залита специальной смолой, цепь защиты от перегрева в первичной обмотке.
  • При заливке первичной и вторичной обмоток обеспечивается их полная (вакуумная) герметизация.
  • Блок редуктора давления состоит из фильтра сжатого воздуха, редуктора давления, манометра и распылителя масла.
Дополнительная комплектации аппарата точечной и рельефной сварки:

  • Цилиндр (двойной) подачи (DH), ход 90 + 30 мм.
  • Цилиндр (двойной) подачи с установкой предварительного перемещения (DHZ), 0 – 90 мм предварительное перемещение + 30 мм рабочий ход.
  • Цилиндр подачи с установкой предварительного перемещения и выключателем (определения рабочей) последовательности (DHZF), 0 – 120 мм предварительное перемещение, 0 – 120 мм рабочий ход или 120 мм полный ход.
  • Цилиндр с увеличенным диапазоном усилия 140 - 3000 даН или 500 – 1800 даН.
  • Реле потока для контроля количества охлаждающей воды.
  • Устройство установки по высоте нижней электродной арматуры.
  • Опускание верхнего электрода без приложения усилия сжатия клапаном с ручной регулировкой.
  • Электронный включатель усилия сжатия на электродах.
  • Удвоенное значение напряжения вторичной обмотки и х.х.
  • Ступенчатый переключатель смонтирован в навесном шкафу.
  • Устройство выравнивания давления для компенсации допусков инструмента.
  • Исполнение с питанием от трёхфазной сети переменного тока.
  • Блоки управления сваркой на выбор.

Точечная сварка Ед. изм. PMS 16-6
Номинальная мощность при ПВ 50% кВА 200 250
Ток короткого замыкания кА 57,8 72,0
Макс. сила тока при сварке кA 46,2 57,6
Допустимый рабочий цикл сварки при макс. силе тока
8,7% 5,7%
Вылет электродов мм 350
Расстояние между хоботами мм 120/160/460
Усилие сжатия (короткий хобот) даН 2040
Свариваемые толщины

Лист из н/у стали (С <0,2%) мм 14,0+14,0 14,0+14,0
Лист из желтой меди мм 8,0+8,0 8,0+8,0
Лист из алюминия мм 5,0+5,0 5,0+5,0
Стальные стержни Ø мм 30,0+30,0 32,0+32,0
Сетевое напряжение В 380
Частота сети Гц 50/60
Габариты машины (ДxШxВ) мм 900 x 1425 x 1885/1945/2020/2078
Вес машины кг 1450 1490
