Источником питания для аппарата служит трехфазная сеть переменного тока 380 В. Для преобразование поступающей электроэнергии используется высокочастотный силовой трансформатор мощностью 20 кВА. Его использование позволило создавать на концах электродов сварочный ток силой 14500 А, чего вполне достаточно для сварки листового металла толщиной 4+4 мм, а также сортового проката диаметром 12+12 мм.
Среди достоинств модели 4641NE стоит отметить:
- Микропроцессорную систему управления, позволяющую регулировать большинство сварочных параметров
-
Регулировку держателей электродов в горизонтальной и вертикальной плоскостях
-
Максимальный вылет плеч до 550 мм
-
Возможность выполнять до 10 сварочных точек в минуту
-
Регулировку давления сжатия электродов

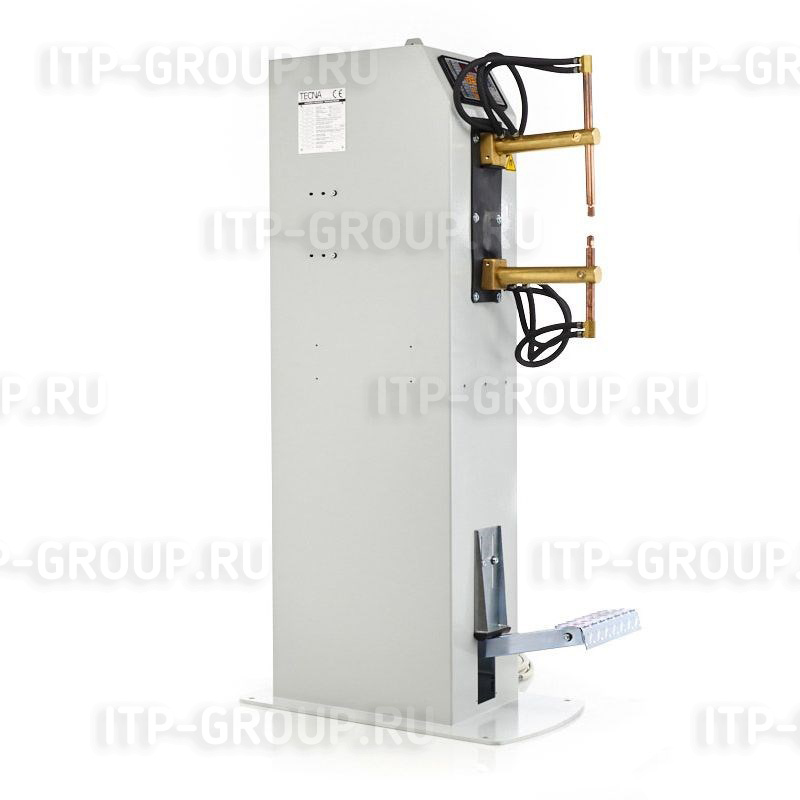

В качестве материала для изготовления корпуса аппарата используется конструкционная сталь, которая для защиты от воздействия коррозии покрыта порошковой краской. Кроме того, такое конструкционное решение дало возможность надежно защитить внутренние компоненты от механических повреждений.

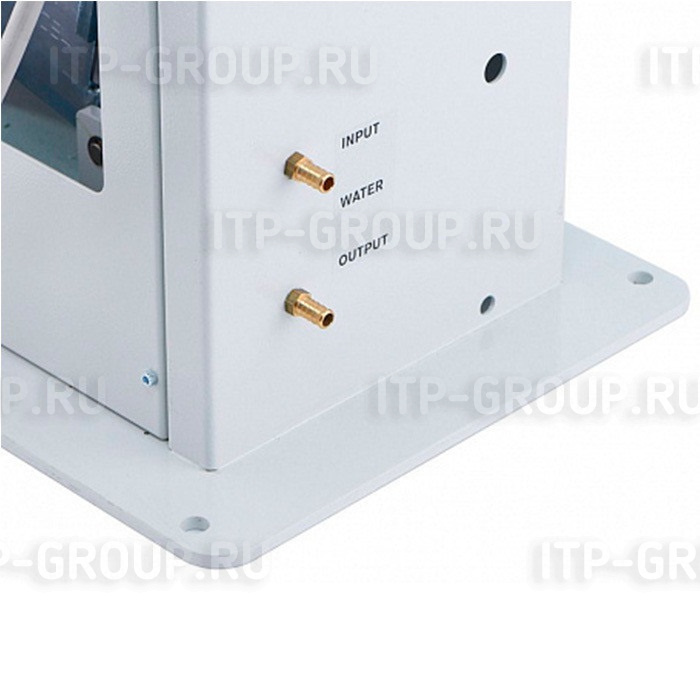

Силовой трансформатор для увеличения надежности залит слоем эпоксидной смолы. Для его охлаждения, а также для поддержания оптимальной температуры в держателях и электродах используется система водяного охлаждения.

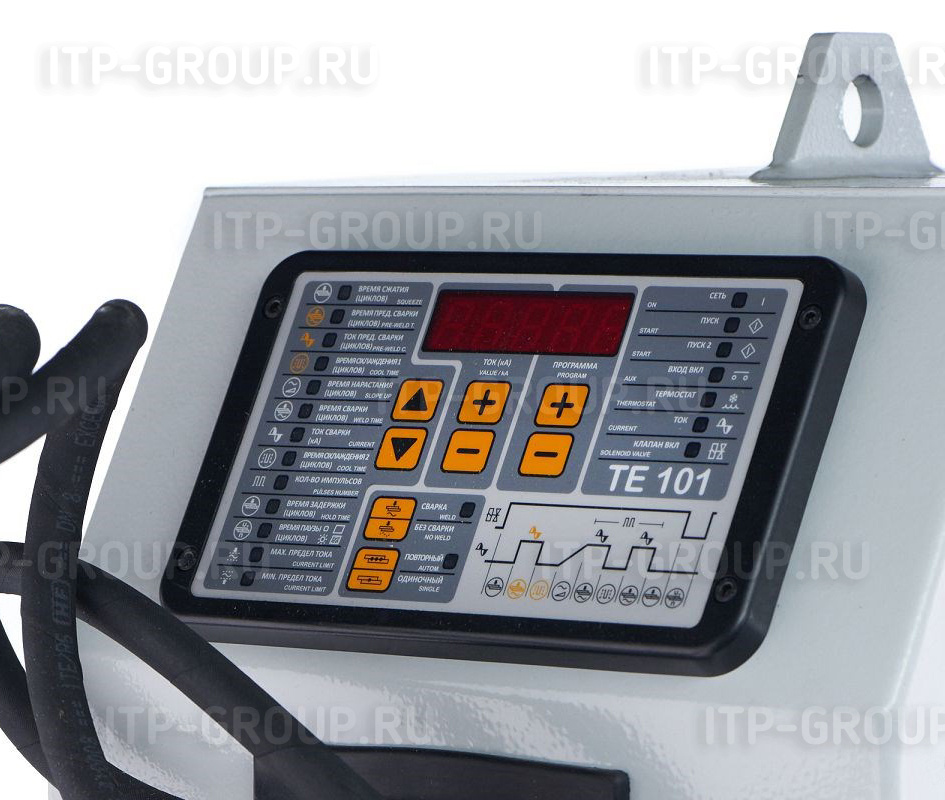

Благодаря современному микроконтроллеру в аппарате реализовано простое и понятное управление. Для настройки рабочих параметров и контроля за ними используется расположенная в верхней части корпуса панель управления. С ее помощью можно быстро настроить величину тока сварки, количество импульсов и циклов сжатия, а также многие другие рабочие параметры.

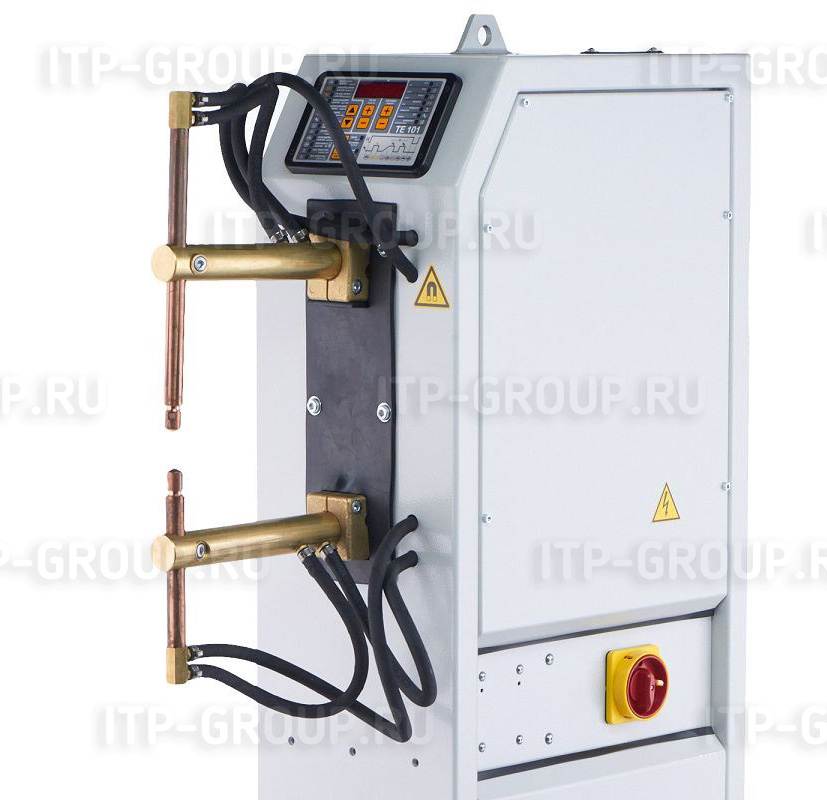

В качестве рабочих элементов используются медные электроды, установленные на медно-хромовых направляющих. Использование таких материалов значительно увеличивает качество проведения сварочных работ и их эксплуатационные параметры. Компоновка аппарата позволяет настраивать вылет держателей в горизонтальной и вертикальной плоскостях, а также угол наклона электродов. Для их привода и регулировки оказываемого на детали давления используется механическая педаль, расположенная в нижней части корпуса.
|
Наименование характеристики
|
Ед.изм.
|
Значение
|
|
Тип привода
|
|
механический
|
|
Тип охлаждения
|
|
водяное
|
Номинальная сварочная мощность (ПВ 50%)
|
кВА
|
20,0
|
|
Максимальная толщина свариваемых листов
|
мм
|
4+4
|
|
Максимальная толщина свариваемых прутков
|
мм
|
12+12
|
|
Вылет плеча
|
мм
|
230-550
|
Максимальное усилие сжатия
|
даН
|
240
|
Ток короткого замыкания
|
кА
|
14,5
|
Напряжение сети
|
В
|
380
|
|
Масса
|
кг
|
143,0
|

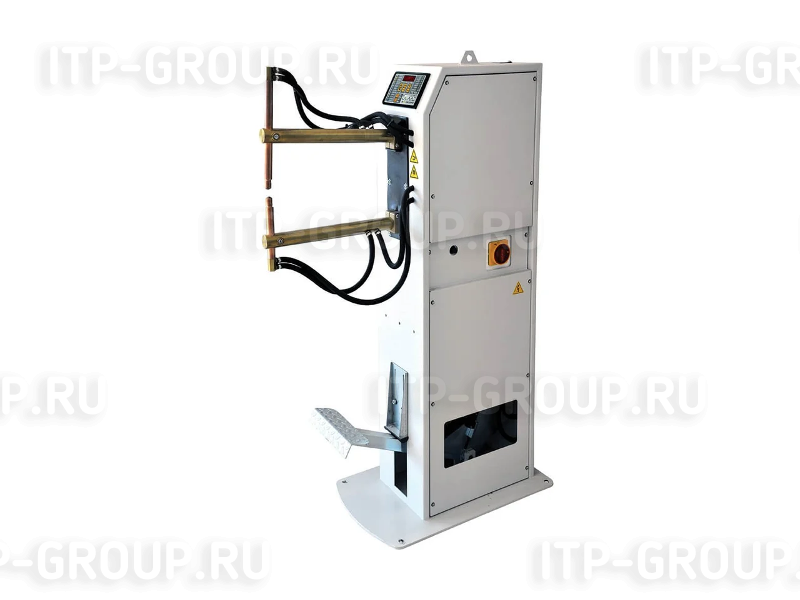

Машина контактной сварки 4641NE TECNA имеет:
- электронный блок управления сварочными параметрами (ЧПУ)
- водяное охлаждение трансформатора, плеч, электродов
- медно-хромовые электрододержатели, рассчитанные на длительный срок службы
- регулируемый вылет плеч
- механический привод сжатия
- радиальное перемещение рабочего плеча
В комплект поставки машины 4641NE TECNA входит:
- плечи с вылетом до 550 мм
- комплект ключей
По специальному заказу дополнительно для машины 4641NE TECNA поставляется:
- нижнее плечо уменьшенного размера
- нижнее плечо уменьшенного размера с фронтальной установкой электрода
- нижнее плечо с регулируемым раствором
- электроды
- охладитель
