TECNA 8005

Машина контактной точечной сварки 8005

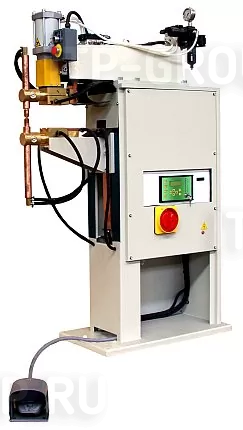

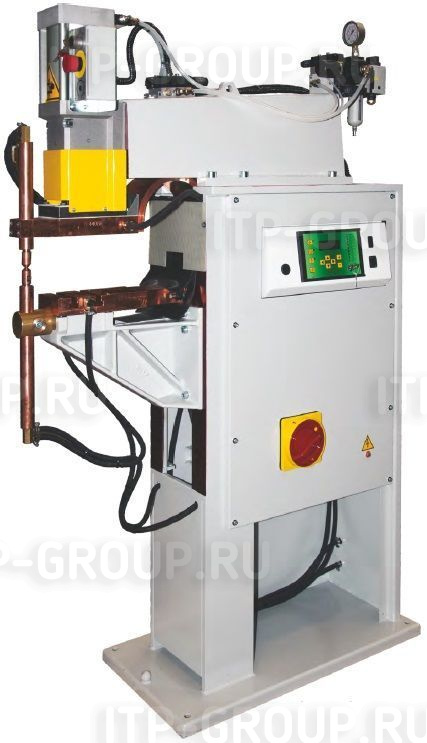

Стационарная машина контактной сварки 8005 TECNA - это установка для точечной сварки в условиях промышленного производства. В отличие от машин с радиальным ходом плеча, данные модели предназначены для более интенсивного режима работы и более высоких нагрузок. Вся механическая конструкция плеч, держателей электродов и цилиндров выполнена по модульной схеме, что обеспечивает быструю и беспрепятственную замену при необходимости.

Производитель: TECNA (Италия)

Особенности:

Модульная конструкция механической структуры, плеч, держателей, цилиндров.
Цилиндр с хромированным штоком для высокоинтенсивного режима работы и продолжительного срока службы, регулируемое устройство остановки вращения.
Пневматические компоненты, не требующие смазки; отсутствие паров масла и защита окружающей среды.
Цилиндр двойного хода с кнопочным управлением.
Встроенный фильтр сжатого воздуха. Устройство отсоединения подачи сжатого воздуха.
Клапаны управления скоростью электрода, амортизатор для гашения удара в конце рабочего хода и глушители воздушного выхлопа, снижающие уровень шума до минимума.
Двухступенчатое электроприводное педальное устройство, производящее фиксацию и сварку деталей только в случае их правильного позиционирования. Устройство стандартно поставляется с аппаратами точечной сварки, для аппаратов рельефной сварки поставляется как вариант комплектации.
Подсоединение дополнительного двухступенчатого электроприводного педального устройства выполняется для прямого выбора сварочной программы № 2.
Трансформатор с водяным охлаждением, пластины, держатели электродов и электроды; обмотки трансформатора – с покрытием из эпоксидной смолы.
Синхронный контактор SCR, изолированный от контура водяного охлаждения защитным термостатом.
Безопасное ручное управление с таймером, которое обеспечивает наилучшую защиту и оснащено переключателем со съемным ключом. Поставляется стандартно со всеми моделями аппаратов. Кнопочное ручное управление поставляется стандартно только для моделей аппаратов рельефной сварки (как вариант комплектации может поставляться для аппаратов точечной сварки).
Кнопка аварийного останова для немедленной остановки машины.
Цифровое управление процессом сварки с прямым показанием сварочного тока.

Наименование характеристики	Ед.изм.	Значение
Тип привода		пневматический
Тип охлаждения		водяное
Тип хода подвижного плеча		линейный
Номинальная сварочная мощность (ПВ 50%)	кВА	60,0
Максимальная толщина свариваемых листов	мм	5+5
Максимальная толщина свариваемых прутков	мм	20+20
Вылет плеча при точечной сварке	мм	400
Вылет плеча при рельефной сварке	мм	280
Максимальное усилие сжатия	даН	470
Ток короткого замыкания	кА	35,0
Напряжение сети	В	380
Масса	кг	325,0

Машина контактной сварки 8005 TECNA имеет:

электронный блок управления сварочными параметрами с прямым показанием сварочного тока (TE550)
водяное охлаждение трансформатора, плеч, электродов
цилиндр с хромированным штоком, рассчитанный на длительный срок службы
пневматический привод сжатия
линейное перемещение рабочего плеча
вылет электродов при точечной сварке 400 мм
вылет электродов при рельефной сварке 280 мм
цилиндр двойного хода с кнопочным управлением
встроенный фильтр-регулятор с манометром
амортизатор для гашения удара в конце рабочего хода
глушители воздушного выхлопа, снижающие уровень шума до минимума
кнопка аварийной остановки машины

В комплект поставки машины 8005 TECNA входит:

двухкнопочный блок управления на подставке с регулируемой высотой
плечи с вылетом до 400 мм
комплект дополнительного оборудования

По специальному заказу дополнительно для машины 8005 TECNA поставляется:

изолированный последовательный интерфейс для соединения с принтером или персональным компьютером
дополнительная педаль управления двойного хода
дополнительная педаль управления для вызова второй программы
охладитель
электроды разной конфигурации
