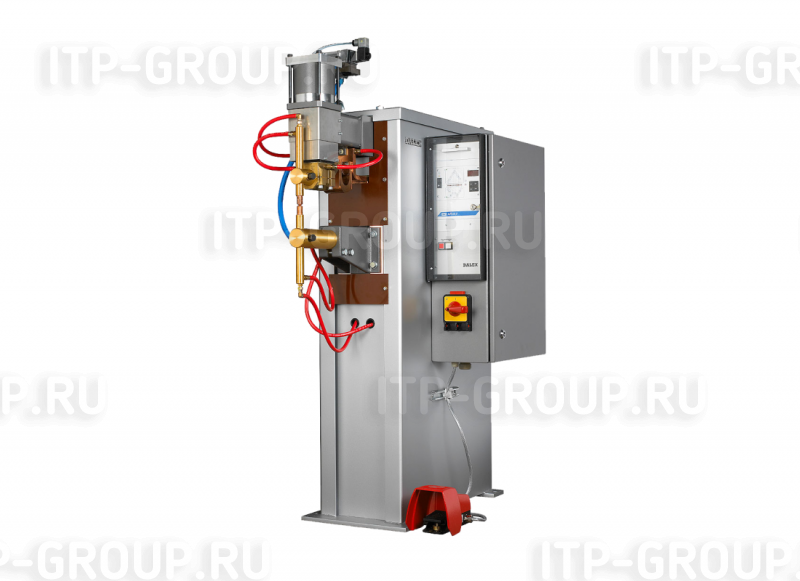

Машина контактной точечной сварки PL 100

Машина контактной точечной сварки PL 100
Машина контактной точечной сварки PL 100

Машины контактной сварки серийного исполнения для сварки изделий из низкоуглеродистой и нержавеющей стали, тонколистового листового алюминия, латуни, а также для сварки арматурных прудков внахлест. В машинах устанавливается мультифункциональный блок управления MPS-10, который позволяет регулировать 5 основных параметров сварочногопроцесса и запоминать 8 программ сварки. Дополнительно предусмотрены следующие режимы: импульсная сварка, сварка сериями точек, работа установки без протекания сварочного тока через электроды (тестовый режим), а также ряд других функций. Понятные надписи на кнопках и цифровом табло облегчают работу с блоком управления. Машины серии PL могут быть укомплектованы пневмоцилиндрами двойного хода (управление происходит от двух педалей). В этом случае при нажатии на первую педаль происходит подготовительный ход, а при нажатии на вторую педаль — рабочий (уменьшенный) ход сварочного электрода. Также под заказ изготавливаются машины с возможностью изменения усилия сжатия электродов в процессе сварки (в стандартном исполнении усилие сжатия устанавливается регулятором давления в пневмосистеме до процесса сварки).

Производитель: DALEX (Германия)
Производитель

  • Навесной шкаф управления смонтирован на правой стороне машины.
  • В навесной шкаф встроен блок управления сваркой MPS 10.
  • Встроенный синхронный блок управления MPS 10: пяти временной, с памятью на 8 программ, работает с тиристорным ступенчатым усилителем 1/500 IW.
  • Защитное смотровое окно блока управления из оргстекла с ключом.
  • На блоке управления кнопки снабжены условными (интернациональными) обозначениями.
  • Ввод рабочих параметров кнопками на панели блока управления с возможностью просмотра установленных параметров на однострочном экране.
  • Плавная регулировка длины хобота (вылет).
  • Плавная регулировка сварочной нагрузки.
  • Режим работы «без подачи сварочного тока» для точного позиционирования электродов и заготовки.
  • Режим работы «Степ» — автоматический режим с уменьшенным ходом электрода для повышения производительности.
  • Режимы: рост тока и установка времени сварки.
  • Главный выключатель согласно нормам VDE 0113.
  • Компенсация сетевого напряжения.
  • Автоматическое распознавание частоты питающей сети 50/60 Гц.
  • Принадлежности для точечной сварки: пусковая ножная педаль, электрододержатели, система охлаждения(трансформатор и вся токонагрузочная арматура имеют раздельную и замкнутую водяную систему охлаждения).

Технические данные* согласно DIN 44753 / ISO 669 PL 100
Хобот
мм 350 – 650
Электрический раздел
Возможности машины номин. потребляемая мощность 50 % ПВ кВА 100
длительная мощность кВА 70,7
наибол. мощность короткого замыкания кВА 425
наибольшая сварочная мощность кВА 340
электрическое напряжение вторичное напряжение холостого хода В 9,9
число ступеней регулировки 0
подключение к электрическ. сети номинальное первичное напряжение В 400
номинальная частота Гц 50/60
потребляемая мощность при подключен. кВА 255
гл. выключатель/ предохранители A KG316/160
поперечное сечение кабеля, длина кабеля меньше = 15 м мм² 25
ток вторичной обмотки номинальный рабочий ток кA 9,62
длительный ток кA 6,8
ток короткого замыкания кA 41,5
максимальная сила тока при сварке кA 33,2
допустимый рабочий цикл при максимальной силе тока для сварки % 4,2
Механический раздел
цилиндр EH максимальный ход цилиндра
 мм 90
усилие на электродах min./max. даН 100/600
мax число ходов при ходе 10 мм min -1 300
расход воздуха на 1000 ходов м³ 0,9
цилиндр DH максимальный ход цилиндра
 мм 90
max. подготовительный + рабочий ход мм 65 + 25
усилие на электродах min. / max. даН 100/600
мax Писло ходов при ходе 10 мм min -1 300
расход воздуха на 1000 ходов м³ 1,1
сварочная арматура раствор min. / max. мм 160/360
диаметр хобота Ø мм 60 сверху / 70 снизу
диаметр электрододержателя Ø мм 30
регулируемость электродержателя мм 110 сверху / 170 снизу
контактная поверхность электрода, № конуса / внешний диаметр Ø мм 2/18
сжатый воздух трубное соединение, штуцера для подключения NG 13 / G ½
рабочее давление min. / max. бар 6/10
охлаждающая вода трубное соединение, штуцера для подключения NG 20 / G ¾
рабочее давление min. / max. бар 2/5
потребление при полной нагрузке л/min -1 10
Габариты машины ширина x длина x высота мм 701 x 1220-1520 x 1584 EH / 1702 DH
вес машины с навесным шкафом кг 495
транспортная маркировка брутто вес примерно кг 635
контейнер: ширина x длина x высота мм 882 x 1370 x 1725
объём м³ 2,08
Операционная часть
Толщины свариваемых металлов



лист из низко-улеродистой стали с содержанием С меньше = 0,2 % мм 8 + 8
лист из хромо-никелевой стали мм 1,5 + 1,5
латунь (Л63) мм 5 + 5
лист из алюминия мм 3 + 3
круглые стержни из стали –Ø C-содержание меньше = 0,2 % мм 22 + 22
регулятор нагрузки тиристорный ступенчатый регулятор 1/500 IW
