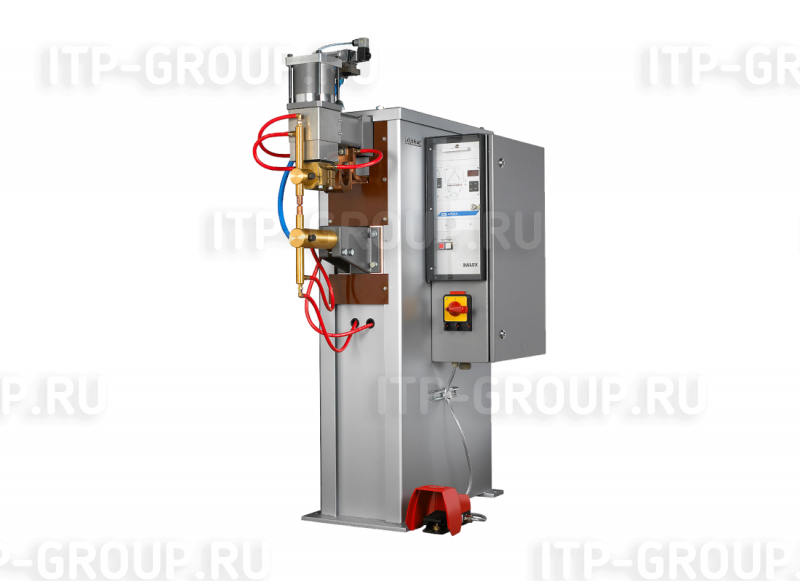

Машина контактной точечной сварки PL 40

Машины предназначены для контактной сварки листов и стержней из алюминия, латуни, низкоуглеродистой и хромоникелевой стали.

Производитель: DALEX (Германия)

Детальная информация
Технические характеристики

Навесной шкаф управления со встроенным блоком управления сваркой MPS 10, установлен на правой стороне машины.
Встроенный синхронный блок управления MPS 10: установка 5-ти параметров времени для сварки (время предварительного прогрева, время возрастания сварочного тока, время сварочного тока, время падения тока, время пост прогрева), с памятью на 8 программ, работает с тиристорным ступенчатым усилителем.
Защитное смотровое окно блока управления.
Кнопки управления маркированы условными (общепринятыми) обозначениями.
Установка параметров сварки кнопками на панели управления и цифровая индикация установленных параметров.
Плавная регулировка длины арматуры (вылет).
Плавная регулировка сварочной нагрузки.
Режим работы «без подачи сварочного тока» для точного позиционирования электродов и заготовки.
Режим работы «Степ»(серийный) — автоматический режим с уменьшенным ходом электрода для повышения производительности.
Режимы: рост тока и установка времени сварки.
Главный выключатель согласно нормам VDE 0113.
Компенсация сетевого напряжения.
Автоматическое распознавание частоты питающей сети 50/60 Гц.
Принадлежности для точечной сварки: пусковая ножная педаль, электрододержатели, система охлаждения (трансформатор и вся токонагрузочная арматура имеют раздельную и замкнутую водяную систему охлаждения).

Технические данные* согласно DIN 44753 / ISO 669			PL 40
Хобот		мм	250 – 550	450 – 750
Электрический раздел
Возможности машины	номин. потребляемая мощность 50 % ПВ	кВА	40
	длительная мощность	кВА	28,3
	наибол. мощность короткого замыкания	кВА	148	123
	наибольшая сварочная мощность	кВА	118	98
электрическое напряжение	вторичное напряжение холостого хода	В	5,5
электрическое напряжение	число ступеней регулировки		0
подключение к электрическ. сети	номинальное первичное напряжение	В	400
	номинальная частота	Гц	50/60
	потребляемая мощность при подключен.	кВА	89	74
	гл. выключатель/ предохранители	A	P3 63/63	P3 63/50
	поперечное сечение кабеля, длина кабеля меньше = 15 м	мм²	16	10
ток вторичной обмотки	номинальный рабочий ток	кA	7,22	7,14
	длительный ток	кA	5,11	5,05
	ток короткого замыкания	кA	26,2	21,5
	максимальная сила тока при сварке	кA	21	17,2
	допустимый рабочий цикл при максимальной силе тока для сварки	%	5,9	8,6
Механический раздел
цилиндр EH	максимальный ход цилиндра	мм	65
	усилие на электродах min./max.	даН	100/600
	мax число ходов при ходе 10 мм	min ^-1	300
	расход воздуха на 1000 ходов	м³	0,9
цилиндр DH	максимальный ход цилиндра	мм	65
	max. подготовительный + рабочий ход	мм	45 + 20
	усилие на электродах min. / max.	даН	100/600
	мax Писло ходов при ходе 10 мм	min ^-1	300
	расход воздуха на 1000 ходов	м³	1,1
сварочная арматура	раствор min. / max.	мм	150/310
	диаметр хобота Ø	мм	50 сверху / 60 снизу
	диаметр электрододержателя Ø	мм	25
	регулируемость электродержателя	мм	130 сверху / 120 снизу
	контактная поверхность электрода, № конуса / внешний диаметр Ø	мм	2/18
сжатый воздух	трубное соединение, штуцера для подключения		NG 13 / G ^½
сжатый воздух	рабочее давление min. / max.	бар	6/10
охлаждающая вода	трубное соединение, штуцера для подключения		NG 20 / G ^3/4
	рабочее давление min. / max.	бар	2/5
	потребление при полной нагрузке	л/min ^-1	4
Габариты машины	ширина x длина x высота	мм	692 x 1000-1300 x 1451 EH / 1548 DH	692 x 1200-1500 x 1451 EH / 1548 DH
Габариты машины	вес машины с навесным шкафом	кг	315	340
транспортная маскировка	брутто вес примерно	кг	455	480
	контейнер: ширина x длина x высота	мм	842 x 1150 x 1601	842 x 1350 x 1601
	объём	м³	1,28	1,82
Операционная часть
Толщины свариваемых металлов	лист из низко-улеродистой стали с содержанием С меньше = 0,2 %	мм	6 + 6	5 + 5
	лист из хромо-никелевой стали	мм	1,5 + 1,5	1,5 + 1,5
	латунь (Л63)	мм	3 + 3	2 + 2
	лист из алюминия	мм	1,5 + 1,5	1 + 1
	круглые стержни из стали –Ø C-содержание меньше = 0,2 %	мм	18 + 18	16 + 16
регулятор нагрузки	тиристорный ступенчатый регулятор		1/60 L
