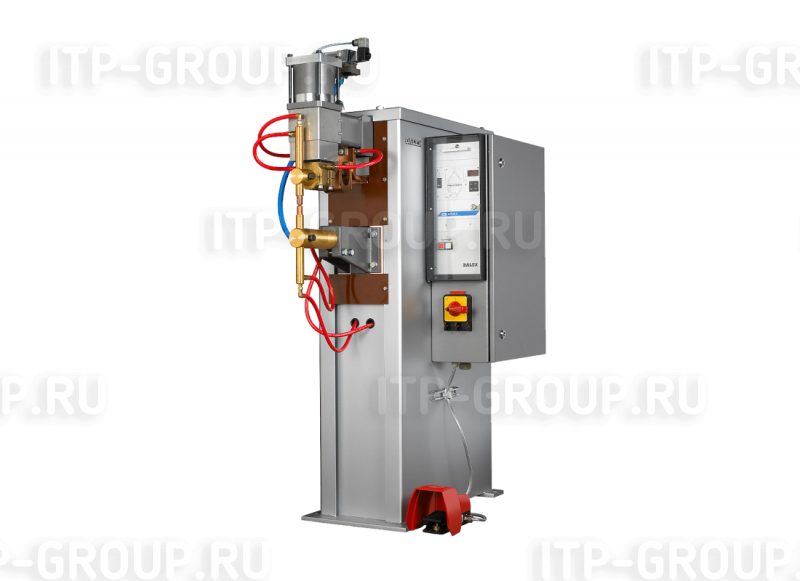

Машина контактной точечной сварки PL 63

Машина контактной точечной сварки PL 63
Машина контактной точечной сварки PL 63

Серийные машины для контактной точечной сварки листов и стержней из алюминия, латуни, низкоуглеродистой и хромоникелевой стали.

Производитель: DALEX (Германия)
Производитель

  • Навесной шкаф управления с встроенным блоком управления сваркой, смонтирован на правой стороне машины.
  • Встроенный блок управления MPS 10: синхронный, 5-ти временной, с памятью на 8 программ, работает с тиристорным ступенчатым усилителем.
  • Смотровое защитное окно блока управления.
  • Кнопки управления снабжены условными (интернациональными) обозначениями.
  • Ввод рабочих параметров кнопками на панели управления и цифровая индикация установленных параметров.
  • Плавная регулировка длины хобота (вылет).
  • Плавная регулировка сварочной нагрузки.
  • Режим работы «без подачи сварочного тока» для точного позиционирования электродов и заготовки.
  • Режим работы «Степ» — автоматический режим с уменьшенным ходом электрода для повышения производительности.
  • Режимы: рост тока и установка времени сварки.
  • Главный выключатель согласно нормам VDE 0113.
  • Компенсация сетевого напряжения.
  • Автоматическое распознавание частоты питающей сети 50/60 Гц.
  • Принадлежности для точечной сварки: пусковая ножная педаль, электрододержатели, система охлаждения (трансформатор и вся токонагрузочная арматура имеют раздельную и замкнутую водяную систему охлаждения).

Технические данные* согласно DIN 44753 / ISO 669 PL 63
Хобот мм 250 – 550 450 – 750
Электрический раздел
Возможности машины номин. потребляемая мощность 50 % ПВ кВА 63 63
длительная мощность кВА 44,5 44,5
наибол. мощность короткого замыкания кВА 228 192
наибольшая сварочная мощность кВА 182 154
электрическое напряжение вторичное напряжение холостого хода В 7,02 7,02
число ступеней регулировки 0 0
подключение к электрическ. сети номинальное первичное напряжение В 400 400
номинальная частота Гц 50/60 50/60
потребляемая мощность при подключен. кВА 137 115
гл. выключатель/ предохранители A KG251/100 KG 251/80
поперечное сечение кабеля, длина кабеля меньше = 15 м мм² 25 16
ток вторичной обмотки номинальный рабочий ток кA 8,77 8,7
длительный ток кA 6,2 6,15
ток короткого замыкания кA 31,5 26,3
максимальная сила тока при сварке кA 25,2 21
допустимый рабочий цикл при максимальной силе тока для сварки % 6 8,5
Механический раздел
цилиндр EH максимальный ход цилиндра
мм 65
усилие на электродах min./max. даН 100/600
мax число ходов при ходе 10 мм min -1 300
расход воздуха на 1000 ходов м³ 0,9
цилиндр DH максимальный ход цилиндра
мм 65
max. подготовительный + рабочий ход мм 45 + 20
усилие на электродах min. / max. даН 100/600
мax Писло ходов при ходе 10 мм min -1 300
расход воздуха на 1000 ходов м³ 1,1
сварочная арматура раствор min. / max. мм 150/310
диаметр хобота Ø мм 50 сверху / 60 снизу
диаметр электрододержателя Ø мм 25
регулируемость электродержателя мм 130 сверху / 120 снизу
контактная поверхность электрода, № конуса / внешний диаметр Ø мм 2/18
сжатый воздух трубное соединение, штуцера для подключения NG 13 / G ½
рабочее давление min. / max. бар 6/10
охлаждающая вода трубное соединение, штуцера для подключения NG 20 / G 3/4
рабочее давление min. / max. бар 2/5
потребление при полной нагрузке л/min -1 4
Габариты машины ширина x длина x высота мм 692 x 1000-1300 x 1451 EH / 1548 DH 692 x 1200-1500 x 1451 EH / 1548 DH
вес машины с навесным шкафом кг 325 350
транспортная маркировка брутто вес примерно кг 465 490
контейнер: ширина x длина x высота мм 842 x 1150 x 1601 842 x 1350 x 1601
объём м³ 1,28 1,82
Операционная часть
Толщины свариваемых металлов лист из низко-улеродистой стали с содержанием С меньше = 0,2 % мм 7 + 7 6 + 6
лист из хромо-никелевой стали мм 1,5 + 1,5 1,5 + 1,5
латунь (Л63) мм 4 + 4 3 + 3
лист из алюминия мм 2 + 2 1,5 + 1,5
круглые стержни из стали –Ø C-содержание меньше = 0,2 % мм 16 + 16 18 + 18
регулятор нагрузки тиристорный ступенчатый регулятор 1/90 L 1/90 L
