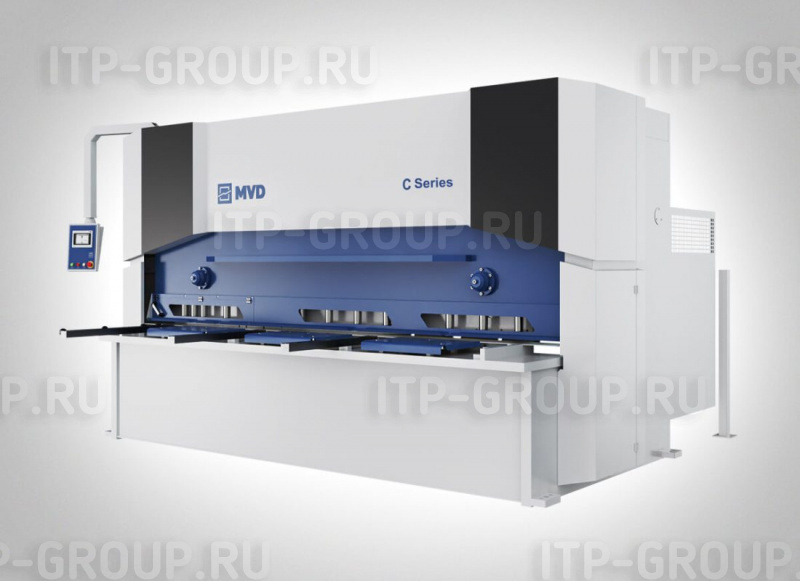

Гидравлические гильотинные ножницы iShear C

Гидравлические гильотинные ножницы iShear C

Гидравлические гильотинные ножницы MVD Inan iShear C серии с автоматической настройкой зазора между ножами и угла наклона ножей представлены моделями для резки металла толщиной до 20 мм и длиной ножей до 6000 мм. Гидравлический блок с гидроаппаратурой от ведущего производителя — немецкой фирмы REXROTH / BOSH. Гидравлические цилиндры выполнены из цельной заготовки с хонингованием рабочей поверхности. Кованные с обработкой высокой точности и полированием поршни цилиндров, что увеличивает срок работы без необходимости в дополнительном обслуживании. Мощные прижимные цилиндры, которые исключают перемещение листа в процессе резки.

Производитель: MVD INAN (Турция)

Информация от производителя

Детальная информация
Технические характеристики

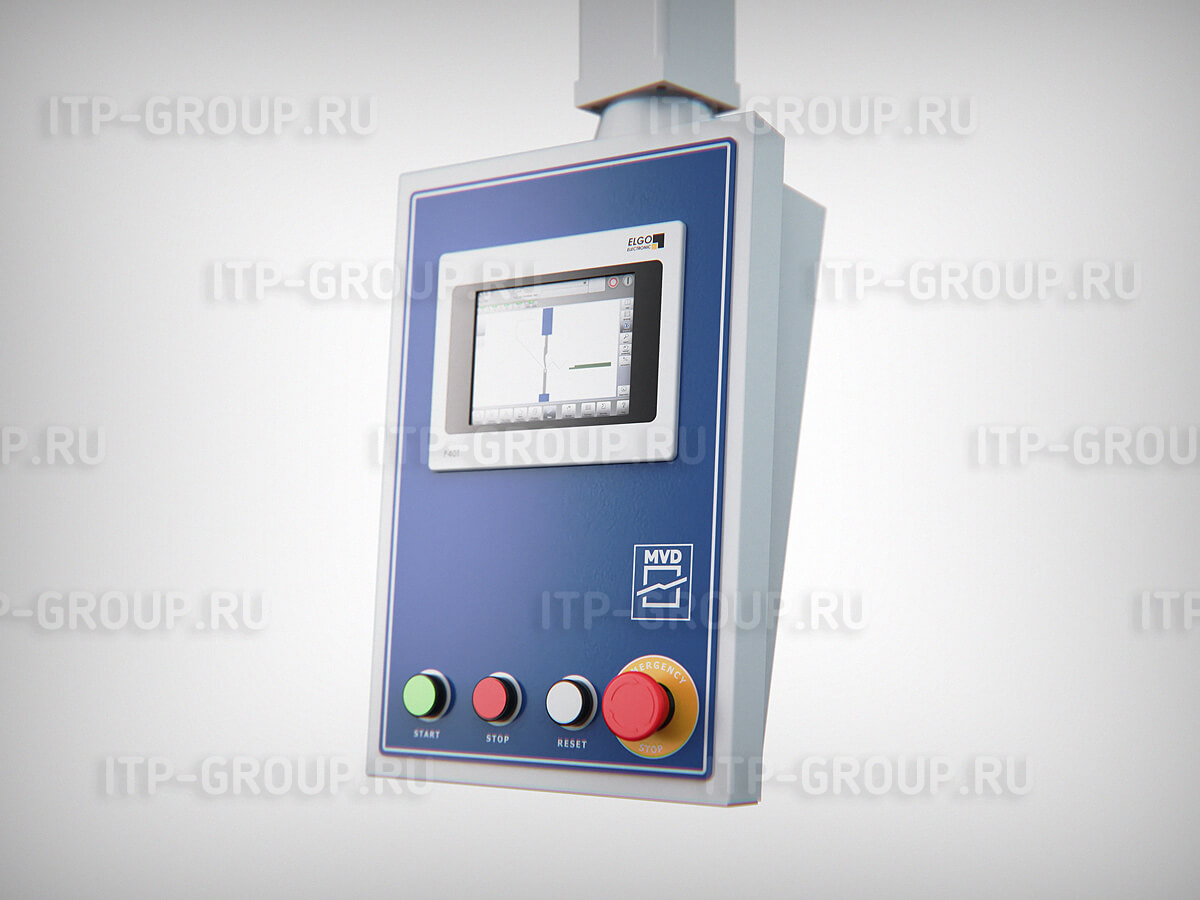

CNC-контроллер Delem (Нидерланды)/Cybelec (Швейцария)
Угловой упор со шкалой — транспортир для резки листа под углом
Пневматическая система поддержки листа
Дополнительная передняя направляющая. Длина 1.5 м, 2.0 м, 3.0 м
Глубина горловины в боковых стойках 500 мм
Передняя защита рук оператора откидная
Световая защита рук оператора взамен защитной решетки

MVD Inan iShear C	С06-3000	С08-3000	С10-3000	С13-3000	С16-3000	С20-3000	С06-4000	С08-4000	С10-4000	С13-4000	С16-4000	С20-4000
Макс. толщина листа (450 Н/мм²), мм	6	8	10	13	16	20	6	8	10	13	16	20
Макс. толщина листа (700 Н/мм²), мм	4	5	6	8	10	13	4	5	6	8	10	13
Длина реза, мм	3000	3000	3000	3000	3000	3000	4000	4000	4000	4000	4000	4000
Угол наклона ножей, мм	0,5-2	0,5-2,5	0,5-3	0,5-3	0,5-3	0,5-3	0,5-3	0,5-3	0,5-3	0,5-3	0,5-3	0,5-3
Кол-во прижимных цилиндров, шт	12	12	14	14	17	14	17	17	17	17	18	18
Кол-во ходов, ход/мин	10/15	10/15	11/15	11/15	11/15	11/15	10/14	9/13	9/13	9/13	8/12	8/12

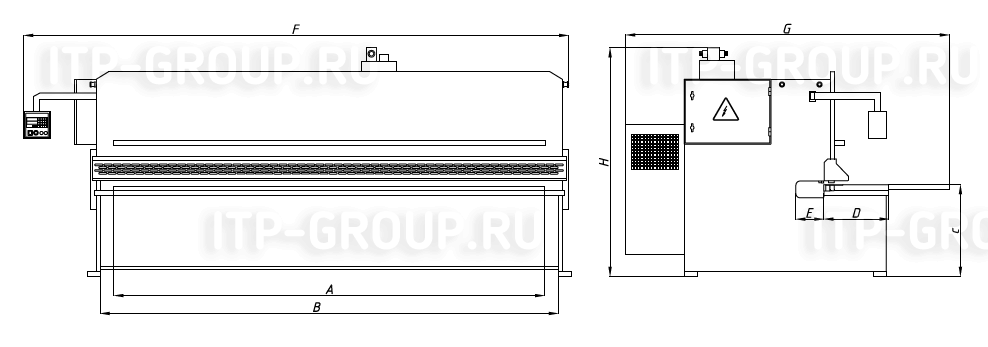

Расстояние между боковыми стойками, мм	3450	3450	3470	3470	3500	3500	4460	4470	4470	4470	4500	4500
Высота стола, мм	775	855	855	855	855	870	830	850	900	900	900	950
Вылет стола, мм	520	600	620	640	640	700	600	630	650	700	720	720
Глубина горловины в боковых стойках, мм	250	250	250	250	250	250	250	250	250	250	250	250
Длина (*), мм	3800	3850	4380	4400	4450	4500	5300	5350	5400	5400	5450	5500
Высота, мм	2010	2170	2250	2450	2500	2700	2200	2350	2350	2350	2700	2850
Ширина, мм	2350	2650	2950	3050	3100	3150	2700	2850	2950	3050	3150	3250
Емкость бака, л	140	230	230	230	315	370	230	230	280	370	370	370
Мощность двигателя, кВт	11	18,5	18,5	22	30	30	11	15	22	22	30	30
Масса, т	6	7,5	9	12	16	19	10	12	14	16,5	21	23
