MVD INAN IPUNCH

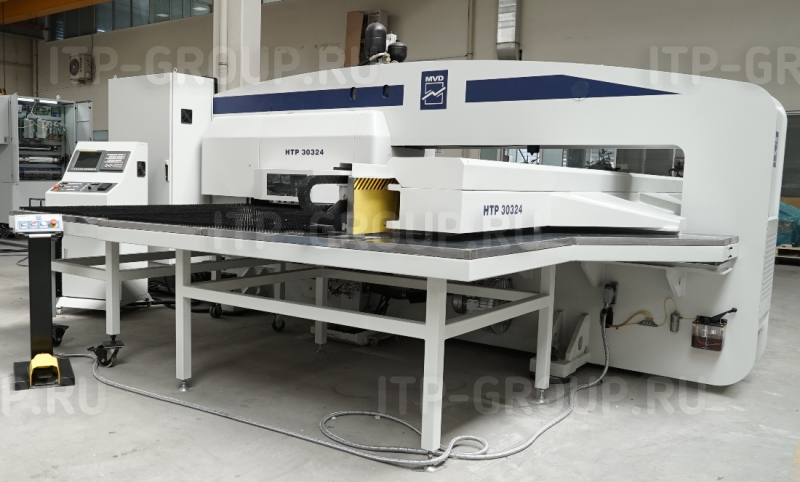

Координатно-пробивные прессы серии iPunch

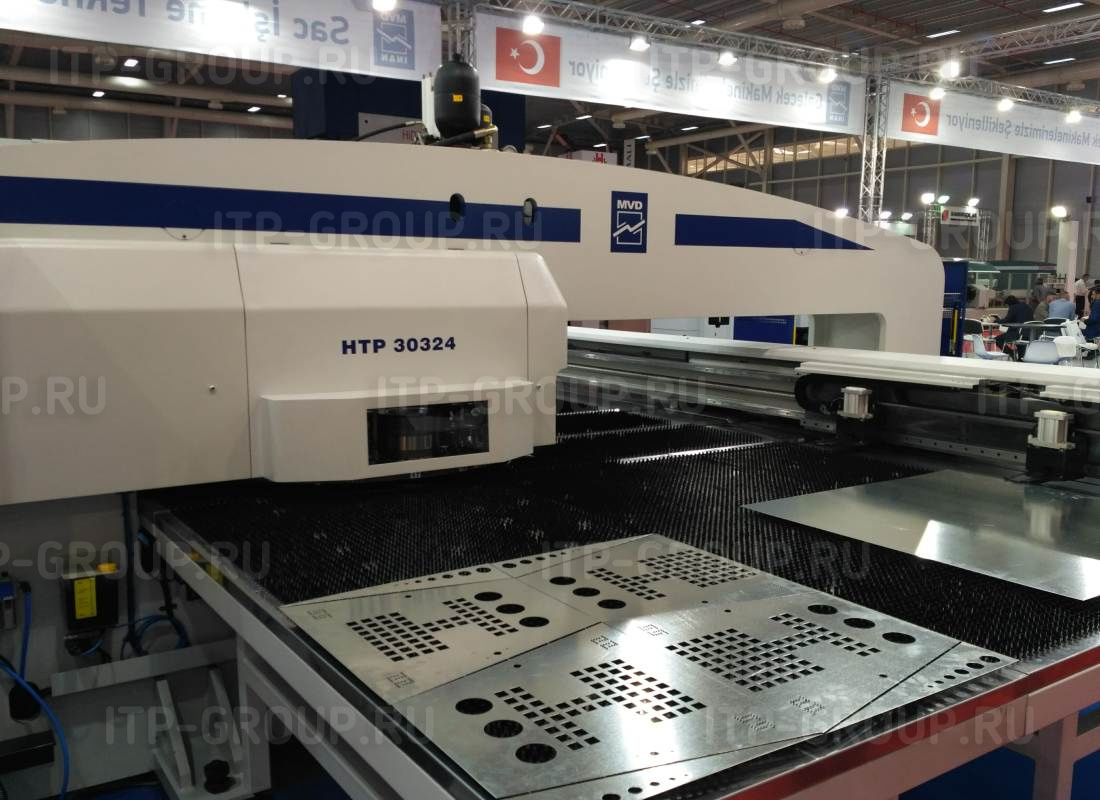

 Координатно-пробивной прессы компании "MVD INAN" серии iPunch используется для пробивки различных отверстий в металлических листах, высокоточной и быстрой формовке, штамповке, вырубке, раскрое листов нужной конфигурации.

Производитель: MVD INAN (Турция)

Производитель

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ:

  • Усилие 30 т и вылет 1 250 мм - оптимально подходит как для единичного, так и для серийного производства. При невысокой стоимости этот станок позволяет пользоваться преимуществами ЧПУ для обработки листового металла.
  • Замкнутая жесткая конструкция О-образной станины со снятыми напряжениями, обеспечивает высокую точность и долговечность

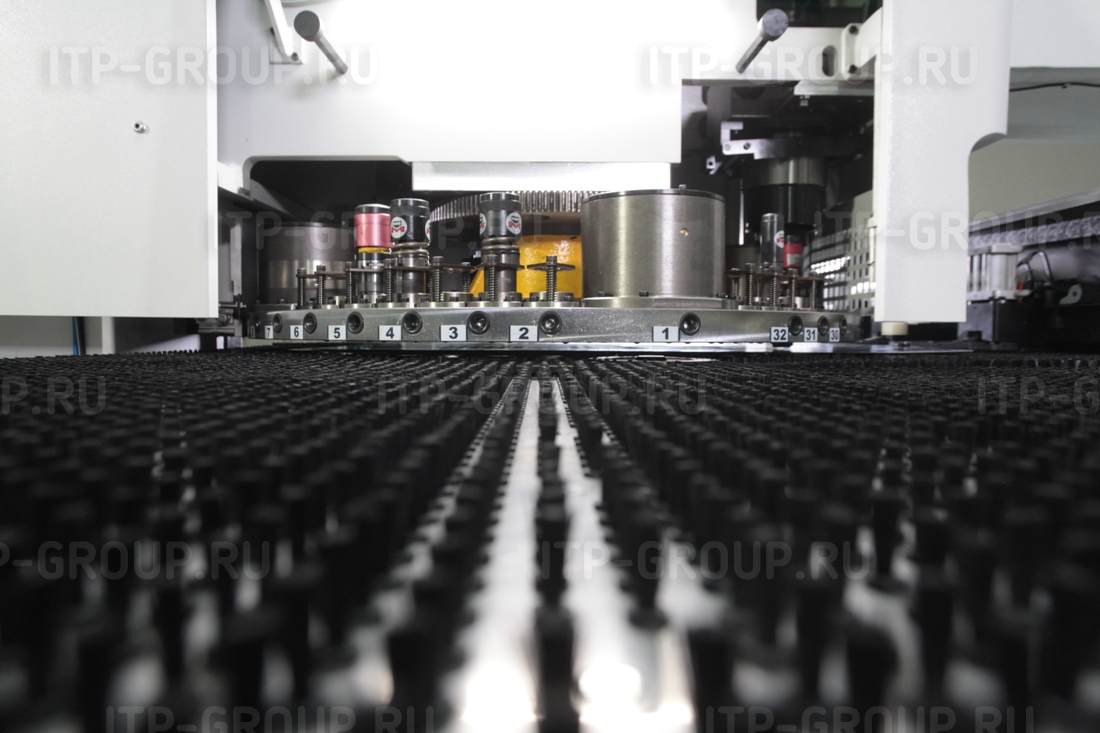

  • Инструментальный магазин револьверного типа на 32 станции
  • Автоматическая референция положения зажимов листа, перехват листа
  • Высокая скорость обработки - до 900 уд/мин., возможности по маркировке и формовке
  • Возможность уменьшения рабочего хода для сокращения непроизводительных затрат времени и электроэнергии при работе с тонким металлом

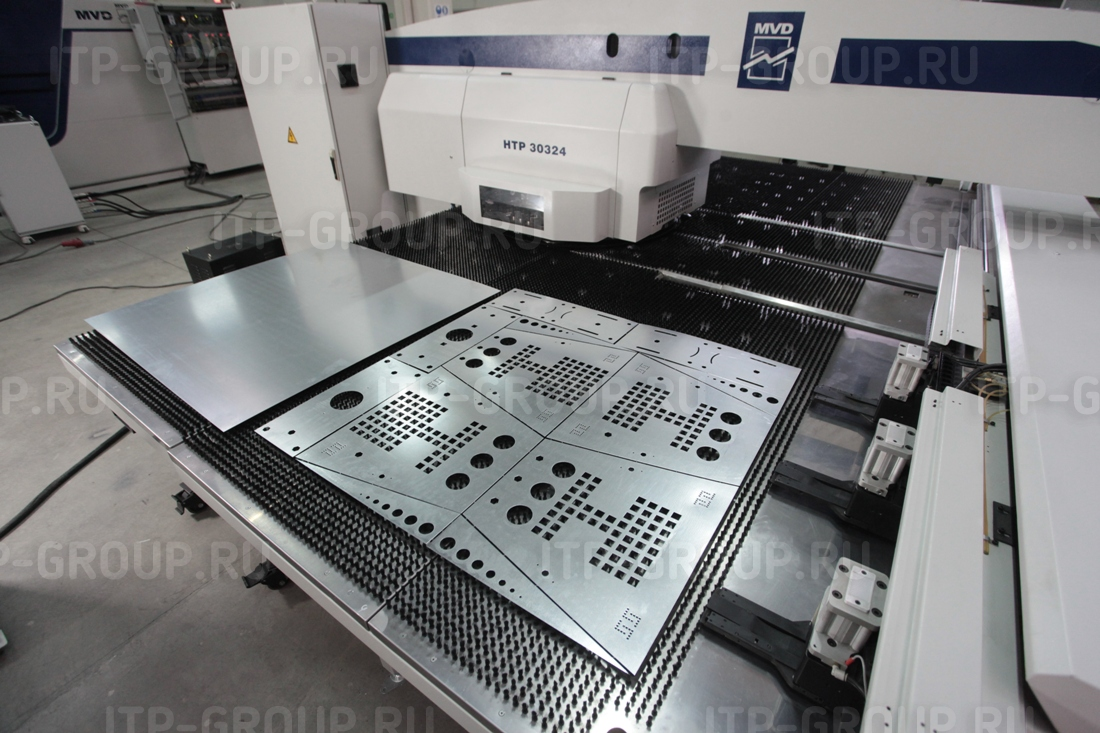

  • Шарико-щеточный рабочий стол большой грузоподъемности
  • Максимальные параметры обрабатываемого листа 6 х 1250 х 4000 мм
  • CAD/CAM программное обеспечение Metalix
  • Соответствие стандартам СЕ

Стандартная комплектация:
  • 4-х осевое CNC управление с графикой
  • Контроллер Fanuc 0i-PC и сервопривода Fanuc
  • Гидравлический пробивной механизм
  • Гидравлика Rexroth, Германия
  • Инструментальный револьверный магазин с 32 станциями:
  • 10 станций для инструмента типа А
  • 16 станций для инструмента типа В
  • 2 станций для инструмента типа С
  • 4 станций для инструмента типа D (2 - индексируемые)
  • Автоматическая система перехвата листа
  • Автоматическая референция положения листа и зажимов
  • Инструкция по эксплуатации с приложением на русском языке
  • Программное обеспечение CAD/CAM
  • Количество одновременно управляемых осей – 3 оси (X,Y,C или X, Y, T)
  • Наименьшее приращение:
  • оси Х, Y – 0.01мм
  • ось Т – номер инструмента
  • ось С – 0.01о.
  • Монитор - 14.4"
  • Ошибки/ аварийные сообщения – немедленное отображение на дисплее
  • Режим диагностики - постоянно включен
  • Запись программ на карту памяти
  • Проверка программ
  • Отработка команд в пошаговом режиме
  • Функция пропуска блока
  • Индикация времени пробивки
  • Автоматическое репозиционирование
  • Интерфейс RS-232
  • Счетчик изделий
  • Счетчик количества ударов
  • Регулятор скорости перемещения листа
  • Защита захватов листа (мертвая зона)
  • Функция часы
  • Объем памяти: до 400 программ
  • Поиск программы по номеру
Дополнительные опции:
  • Адаптер инструмента (D-B или D-C)
  • Дополнительно индексированная станция "D"
  • Дополнительный захват
  • Система смазки инструмента
Модель IPunch 30322-600 IPunch 30322-900 Ед. изм.
Максимальное рабочее усилие 30 30 тонна
Максимальный размер листа (размер стола) 1 250 x 4 000 1 250 x 5 000 мм
Рабочий ход по оси X 2 000 + перехват 2 500 + перехват мм
Рабочий ход по оси Y 1 250 1 250 мм
Максимальная толщина листа 6 6 мм
Максимальный вес листа 160 160 кг
Максимальный диаметр инструмента 88,9 88,9 мм
Инструментальная голова 32 32 шт
Характеристики инструментальной головы 10 A станций oMax:12,7 мм 10 A станций oMax:12,7 мм
16 B станций oMax:31,7 мм 16 B станций oMax:31,7 мм
2 C станций oMax:50,8 мм 2 C станций oMax:50,8 мм
4 D станций oMax:88,9 мм 4 D станций oMax:88,9 мм
Autoindex 2 D станции (4D опция) 2 D станции (4D опция) станции
Стол щетки + шарики щетки + шарики тип
Точность позиционирования ±0,1 ±0,1 мм
Макс. количество уд/мин 600 900 уд/мин
Скорость перемещения по осям X, Y 70 70 м/мин
Скорость перемещения одновременно по осям X, Y 100 100 м/мин
Кол-во зажимов листа 3 авт. 3 авт. кол-во
Скорость вращения инструментальной головы ось T 30 30 об/мин
Время замены инструмента 2,5 2,5 секунда
Кол-во осей 4 4 кол-во
Система ЧПУ Fanuc Fanuc тип
CAD/CAM Metalix Metalix тип
Масляный резервуар 200 200 л
Главный двигатель 11 11 кВт
Давление воздуха 0,85 0,85 МПа
Габариты 5 500 х 4 500 х 2 100 5 500 х 5 500 х 2 100 мм
Масса 15 000 15 500 кг
