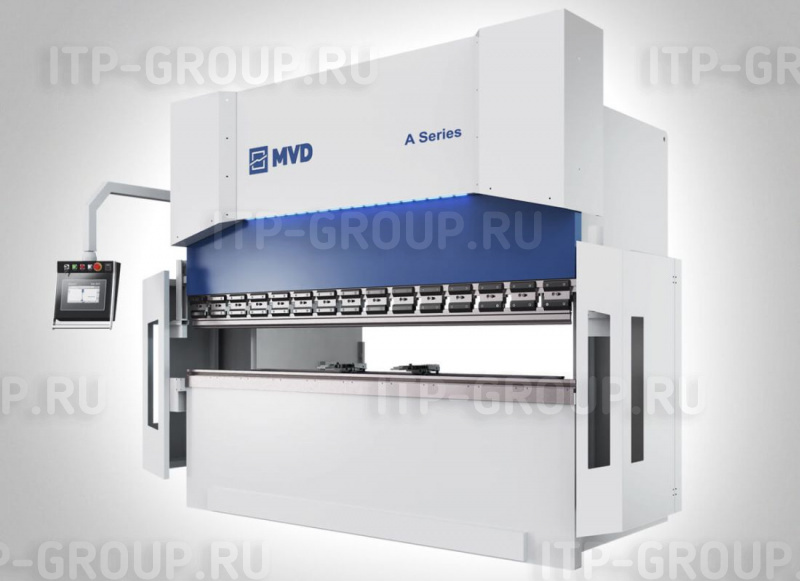

Гидравлические листогибочные прессы iBend A

 Прессы MVD Inan iBend А серии — это листогибочные гидравлические прессы эконом класса с контролем параллельности, хода подвижной балки через ЧПУ пропорциональными клапанами c использованием оптических шкал. Электронно-гидравлическая синхронизация рабочих цилиндров. Гидравлический блок с гидро аппаратурой от ведущих производителей Германии Rexroth или Hoerbiger. Гидравлические цилиндры выполнены из цельной заготовки с хонингованием рабочей поверхности. Поршни цилиндров — кованные с высокой точностью обработки и полированием, что увеличивает срок работы листогибочного пресса MVD Inan iBend без обслуживания.

Производитель: MVD INAN (Турция)

Производитель

Информация от производителя

Стандартная комплектация

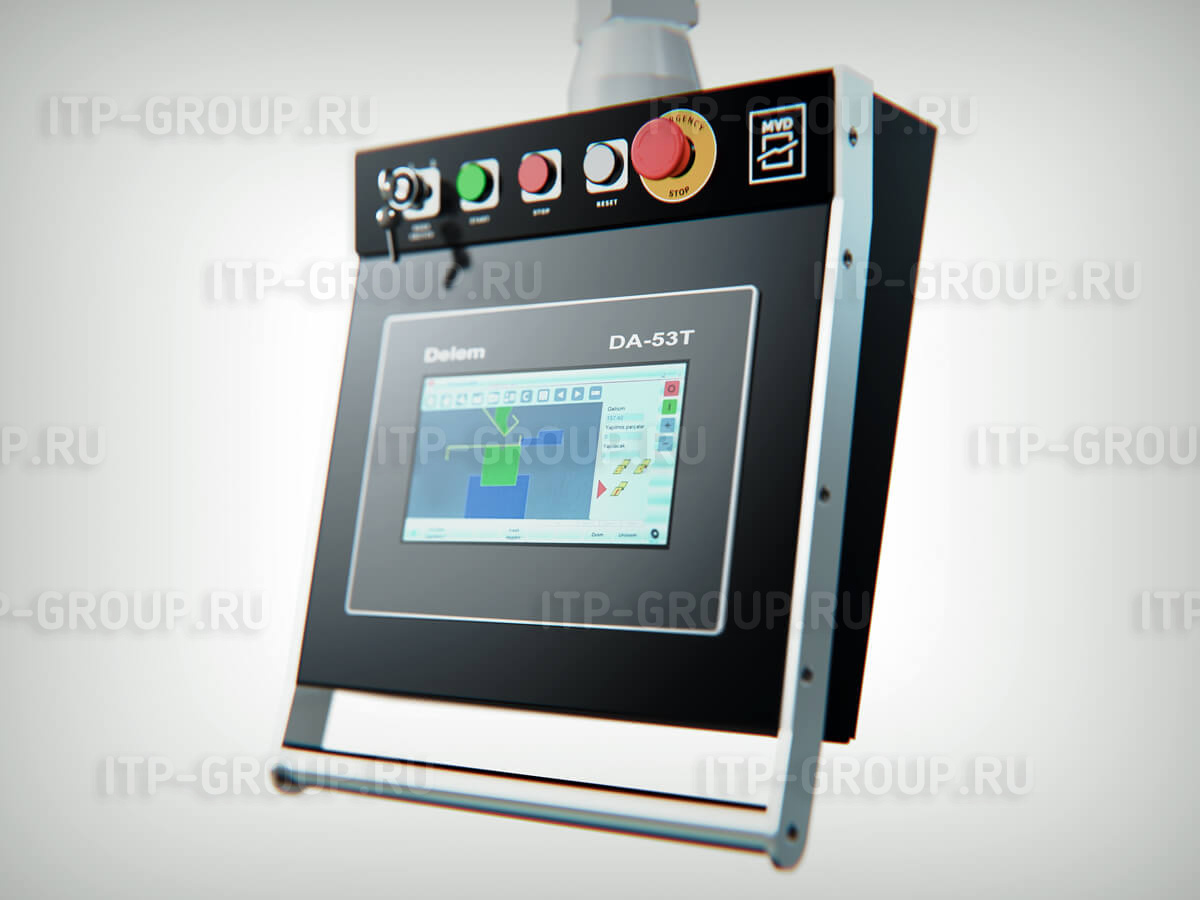

ЧПУ M25: контроль осей X,Y1,Y2
Моторизированный жёсткий задний упор MVD INAN с ШВП. 2 пальца заднего упора, ручное перемещение (оси Z, R) направлениях
Балка заднего упора с точной настройкой параллельности
2 подвижных передних суппорта регулируемых по ширине и высоте
Верхний зажим инструмента тип Amada/Promecam
Нижний зажим под евро инструмент = 60мм (Т-паз на передней стороне)
Верхний инструмент индукционно закаленный HRC 52-58, Eurostamp ES 1260
Нижний инструмент индукционно закаленный HRC 52-58, Eurostamp ES 2067
Индикатор уровня и температуры масла
2 датчика давления
Боковые ограждения безопасности с автоматическим отключением, задний световой барьер
Гидравлическая система марки Bosh-Rexroth/Hoerbieger
Электрическая система и система безопасности марок Telemechanique, Siemens, MerlinGerinLegrand
Автоматическая система защиты от перегрузок
400В, 50Гц, 3-х фазный

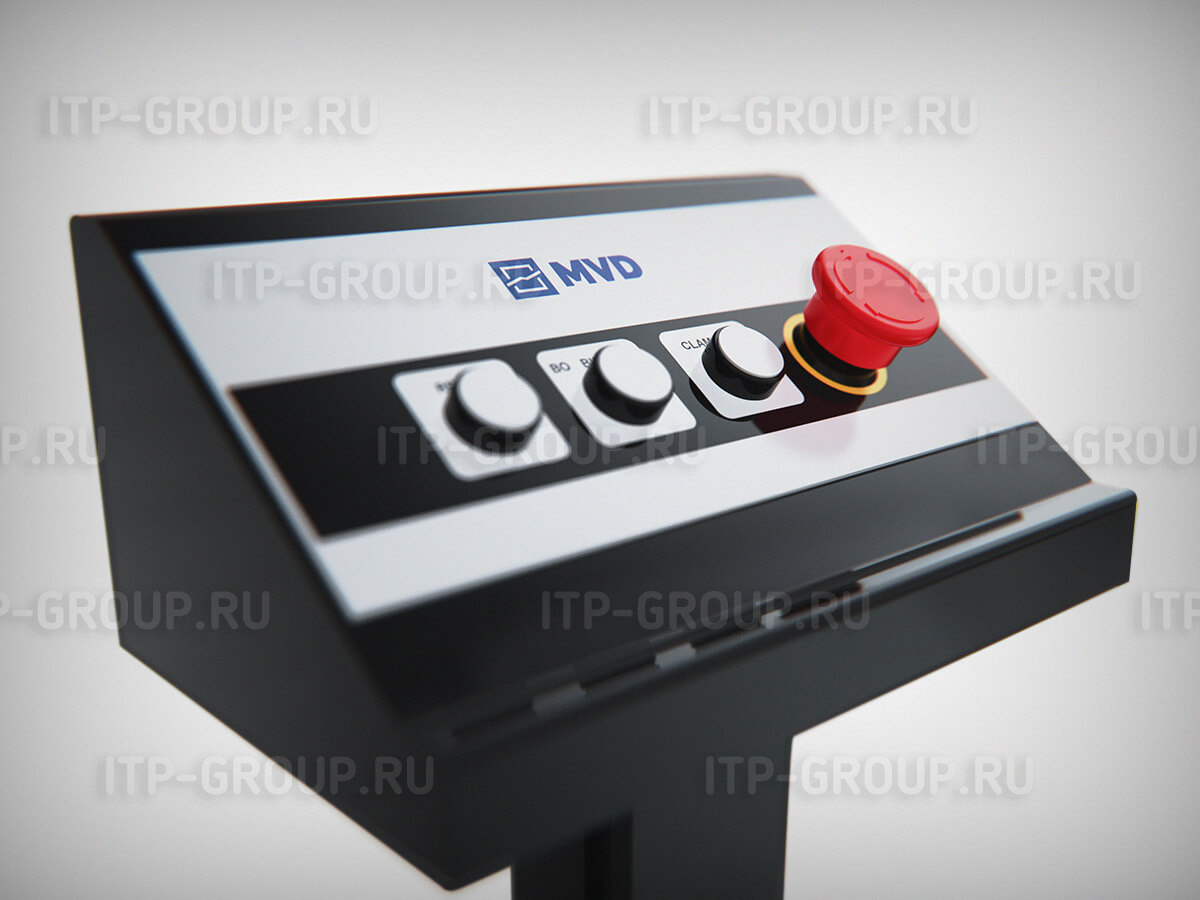

Подвесной пульт управления и функциональная ножная педаль
Инструкция по эксплуатации на русском языке

Опции
Система ЧПУ Cybelec Touch 6 с сенсорным экраном;
Оригинальный стол WILA с ручной системой компенсации прогиба;
Увеличенный ход заднего упора по оси X (750 мм или 1000 мм);
Лазерный барьер безопасности AKAS с ручной регулировкой — защита рук оператора в соответствии с CE;
Лазерный барьер безопасности DFS — защита рук оператора;
Быстросъемное крепление верхнего рабочего инструмента типа Amada-Promecam;
Скользящие по направляющим вдоль фронта пресса кронштейны передней поддержки листа;
Дополнительный палец заднего упора;
Дополнительный кронштейн передней поддержки листа;
Теплообменник (охлаждение масла);
Задний фотоэлектрический барьер — ограждение рабочей зоны;
Фотоэлектрический барьер перед линией гибки (для исполнения «Тандем»);
Гидравлическая система крепления рабочего инструмента типа Amada-Promecam.

iBend

ASeries

Усилие Длина Стойки Ход Разъем Зев Стол Упор  Д В Ш Спуск Гибка Возврат Масло Двиг Вес
A B C J D E X ось G H L
т мм мм мм мм мм мм мм мм мм мм мм/с мм/с мм/с л кВт кг
A40-1250 40 1250 1100 260 465 400 905 500 3320 2580 2150 120 9 100 95 4 3400
A60-2100 60 2100 1600 260 465 400 905 500 3820 2585 2100 120 10 120 110 4 4850
A60-2600 60 2600 2150 260 465 400 925 500 4370 2650 2150 120 10 120 110 5,5 5300
A100-2600 100 2600 2150 260 465 400 925 500 4380 2760 2200 120 10 120 110 7,5 6150
A100-3100 100 3100 2600 260 465 400 940 500 4830 2780 2200 120 10 120 180 7,5 6450
A135-3100 135 3100 2600 260 465 400 975 500 4850 2835 2315 120 10 120 180 11 7300
A175-3100 175 3100 2600 260 465 400 975 500 4865 2835 2400 120 10 120 180 15 8550
A220-3100 220 3100 2600 260 465 400 975 500 4880 2895 2430 110 10 120 290 18,5 10800
A270-3100 270 3100 2600 260 465 400 985 500 4900 3000 2455 100 10 120 290 22 12600
A320-3100 320 3100 2600 260 465 400 985 500 4920 2965 2480 100 9 120 290 22 14200
A135-3700 135 3700 3200 260 465 400 980 500 5450 2845 2315 120 10 120 180 11 8600
A175-3700 175 3700 3200 260 465 400 980 500 5450 2830 2400 120 10 120 180 15 10200
A220-3700 220 3700 3200 260 465 400 1000 500 5480 2975 2430 110 10 120 290 18,5 12000
A320-3700 320 3700 3200 260 465 400 1000 500 5520 3060 2445 100 9 120 290 22 15100
A135-4100 135 4100 3200 260 465 400 980 500 5450 2845 2315 120 10 120 180 11 9650
A175-4100 175 4100 3200 260 465 400 980 500 5460 2900 2400 120 10 120 180 15 11000
A220-4100 220 4100 3200 260 465 400 1000 500 5480 2975 2430 110 10 120 290 18,5 12500
A270-4100 270 4100 3200 260 465 400 1000 500 5500 3030 2455 100 10 120 290 22 14700
A320-4100 320 4100 3200 260 465 400 1000 500 5520 3060 2445 100 9 120 290 22 16300
A400-4100 400 4100 3200 310 550 500  1000 500 5560 3075 2585 90 8,5 90 370 30 22000
A500-4100 500 4100 3200 310 550 500 850 500 6000 3200 2650 80 10 80 550 37 26100
A220-4300 220 4300 3700 260 465 400 1045 500 6000 3020 2430 110 10 120 290 18,5 14100
A270-4300 270 4300 3700 260 465 400 1050 500 6000 3070 2455 100 10 120 290 22 15600
A320-4300 320 4300 3700 260 465 400 1075 500 6000 3150 2445 100 9 120 290 22 17200
A220-5100 220 5100 4200 260 465 400 1000 500 6500 3100 2430 110 10 120 290 18,5 17900
A270-5100 270 5100 4200 260 465 400 1100 500 6500 3150 2455 110 10 120 290 22 20400
A320-5100 320 5100 4200 310 465 400 1170 500 6500 3200 2445 100 9 120 290 22 22800
A400-5100 400 5100 4200 260 550 500 850 500 6500 3300 2585 90 8,5 90 410 30 26000
A220-6100 220 6100 5100 260 465 400 1000 500 7500 3000 2430 110 10 120 400 18,5 23000
A320-6100 320 6100 5100 260 465 400 1050 500 7500 3050 2445 100 9 120 400 22 25000
A400-6100 400 6100 5100 310 550 500 850 500 8050 3650 2585 90 8,5 90 400 30 32500
A500-6100 500 6100 5100 310 550 500 850 500 8100 3950 2650 80 10 80 550 37 41000
A600-6100 600 6100 5100 360 600 600 850 500 8150 4300 3300 75 9,5 90 550 45 51500
A800-6100 800 6100 5100 410 650 600 850 500 8200 4500 3500 70 8,7 90 640 55 60000
A1000-6100 1000 6100 5100 510 750 600 850 500 8250 4750 3800 65 7 60 1000 55 72000
