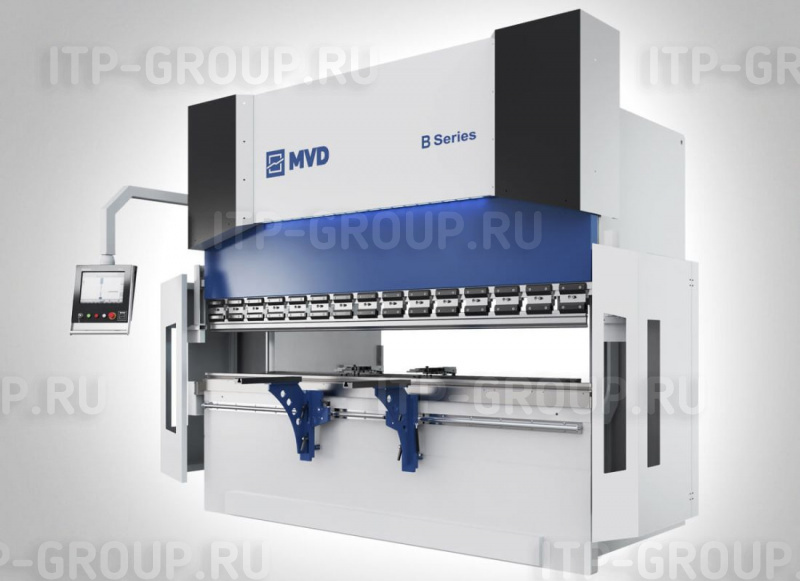

Гидравлические листогибочные прессы iBend B


Гидравлические листогибочные прессы iBend B

    Прессы MVD Inan iBend B серии – это высокопроизводительные листогибочные гидравлические прессы. Контроль параллельности хода подвижной балки через ЧПУ, электронно-гидравлическая синхронизация рабочих цилиндров. Управление пропорциональными клапанами посредством оптических датчиков, которые закреплены на нижней части станины и считывают информацию с линейных шкал, располагающихся на верхней траверсе. Гидравлический блок с гидро аппаратурой производства фирмы Bosh Rexroth или Hoerbiger(Германия). Гидравлические цилиндры произведены из цельной заготовки с хонингованием рабочей поверхности. Поршни цилиндров — кованные с высокой точностью обработки и полированием, что увеличивает срок работы листогибочного пресса MVD Inan iBend B без обслуживания.

Производитель: MVD INAN (Турция)

Производитель

Стандартная комплектация
ЧПУ M30: контроль осей X,Y1,Y2
Моторизированный жёсткий задний упор MVD INAN с ШВП. 2 пальца заднего упора, ручное перемещение (оси Z, R) направлениях
Балка заднего упора с точной настройкой параллельности

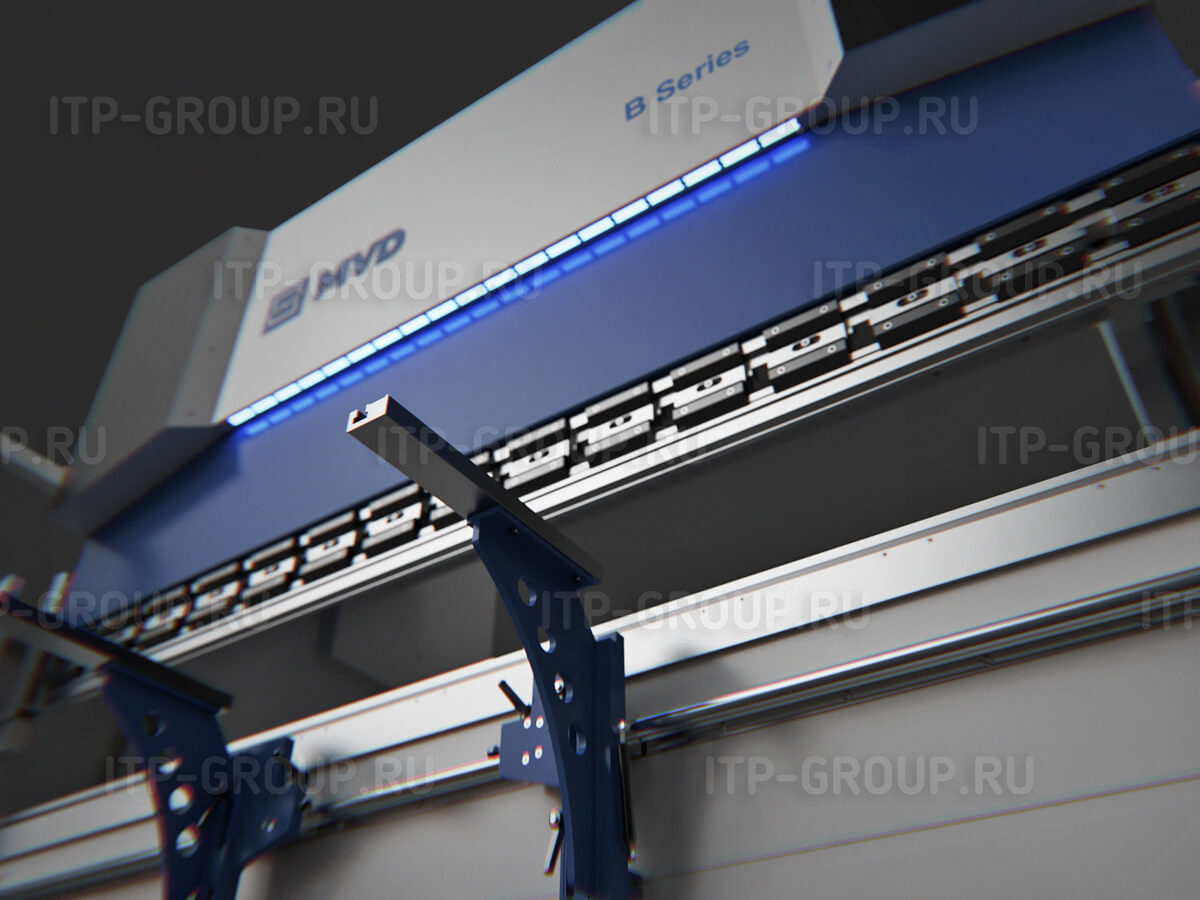

2 подвижных передних суппорта регулируемых по ширине и высоте
Верхний зажим инструмента тип Amada/Promecam
Нижний зажим под евро инструмент = 60мм (Т-паз на передней стороне)
Верхний инструмент индукционно закаленный HRC 52-58, Eurostamp ES 1260
Нижний инструмент индукционно закаленный HRC 52-58, Eurostamp ES 2067
Индикатор уровня и температуры масла
2 датчика давления
Боковые ограждения безопасности с автоматическим отключением, задний световой барьер
Гидравлическая система марки Bosh-Rexroth/Hoerbieger
Электрическая система и система безопасности марок Telemechanique, Siemens, MerlinGerinLegrand
Автоматическая система защиты от перегрузок
400В, 50Гц, 3-х фазный

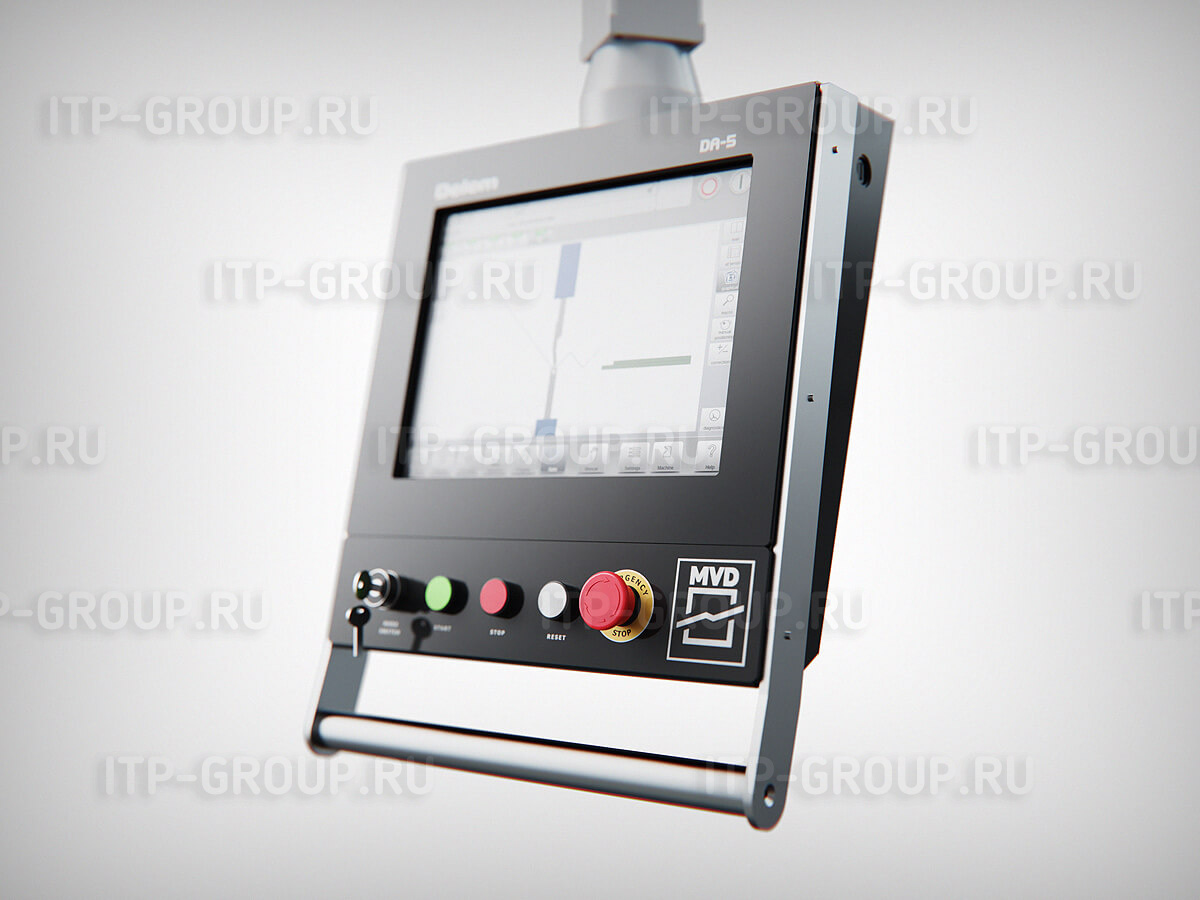

Подвесной пульт управления и функциональная ножная педаль
Инструкция по эксплуатации на русском языке

Опции
Различные системы ЧПУ — ESA (Италия), Delem (Нидерланды), Cybelec (Швейцария). Возможны варианты исполнения с 2D/3D программированием, цифровым программированием, сенсорным экраном и т.д.;
Различные программные комплексы автоматизации подготовки производства (CAM). Например, Delem V-Bend, Profile-W и т.д.;
Оригинальный стол с ручной системой компенсации прогиба WILA;
Оригинальный стол с моторизированной системой компенсации прогиба WILA;
Различные варианты исполнения заднего упора (от 2-х до 6-ти управляемых от ЧПУ осей);
Увеличенный ход заднего упора по оси X;
Лазерный барьер безопасности AKAS с ручной регулировкой — защита рук оператора в соответствии с CE;
Лазерный барьер безопасности AKAS с моторизованной регулировкой — защита рук оператора в соответствии с CE;
Лазерный барьер безопасности LASERSAFE — защита рук оператора в соответствии с CE;
Лазерный барьер безопасности DFS — защита рук оператора;
Фотоэлектрический барьер перед линией гибки (для исполнения «Тандем»);
Дополнительный палец заднего упора;
Дополнительный кронштейн передней поддержки листа;
Гидравлическая или механическая система крепления инструмента типа WILA;
Гидравлическая система крепления рабочего инструмента типа Amada-Promecam;
Горловина опор — 500 мм, ход траверсы — 300 мм;
Специальное исполнение с увеличенными горловиной опор и ходом траверсы;
Дополнительная мобильная стойка с педалями управления;
Теплообменник (охлаждение масла).

iBend

BSeries

Усилие Длина Стойки Ход Разъем Зев Стол Упор Д В Ш Спуск Гибка Возврат Масло Двиг Вес
A B C J D E X ось G H L
т мм мм мм мм мм мм мм мм мм мм мм/с мм/с мм/с л кВт кг
B40-1250 40 1250 1100 260 465 400 905 750 3320 2580 2150 120 9 100 95 4 3400
B60-2100 60 2100 1600 260 465 400 905 750 3820 2585 2150 120 10 120 110 4 4850
B60-2600 60 2600 2150 260 465 400 925 750 4370 2650 2150 120 10 120 110 5,5 5300
B100-2600 100 2600 2150 260 465 400 925 750 4380 2760 2200 120 10 120 110 7,5 6150
B100-3100 100 3100 2600 260 465 400 940 750 4830 2780 2200 120 10 120 180 7,5 6450
B135-3100 135 3100 2600 260 465 400 975 750 4850 2835 2315 120 10 120 180 11 7300
B175-3100 175 3100 2600 260 465 400 975 750 4865 2835 2400 120 10 120 180 15 8550
B220-3100 220 3100 2600 260 465 400 975 750 4880 2895 2430 110 10 120 290 18,5 10800
B270-3100 270 3100 2600 260 465 400 985 750 4900 3000 2455 100 10 120 290 22 12600
B320-3100 320 3100 2600 260 465 400 985 750 4920 2965 2480 100 9 120 290 22 14200
B135-3700 135 3700 3200 260 465 400 980 750 5450 2845 2315 120 10 120 180 11 8600
B175-3700 175 3700 3200 260 465 400 980 750 5450 2830 2400 120 10 120 180 15 10200
B220-3700 220 3700 3200 260 465 400 1000 750 5480 2975 2430 110 10 120 290 18,5 12000
B320-3700 320 3700 3200 260 465 400 1000 750 5520 3060 2445 100 9 120 290 22 15100
B135-4100 135 4100 3200 260 465 400 980 750 5450 2845 2315 120 10 120 180 11 9650
B175-4100 175 4100 3200 260 465 400 980 750 5460 2900 2400 120 10 120 180 15 11000
B220-4100 220 4100 3200 260 465 400 1000 750 5480 2975 2430 110 10 120 290 18,5 12500
B270-4100 270 4100 3200 260 465 400 1000 750 5500 3030 2455 100 10 120 290 22 14700
B320-4100 320 4100 3200 260 465 400 1000 750 5520 3060 2445 100 9 120 290 22 16300
B400-4100 400 4100 3200 310 550 500  1000 750 5560 3075 2585 90 8,5 90 370 30 22000
B500-4100 500 4100 3200 310 550 500 850 750 6000 3200 2650 80 10 80 550 37 26100
B220-4300 220 4300 3700 260 465 400 1045 750 6000 3020 2430 110 10 120 290 18,5 14100
B270-4300 270 4300 3700 260 465 400 1050 750 6000 3070 2455 100 10 120 290 22 15600
B320-4300 320 4300 3700 260 465 400 1075 750 6000 3150 2445 100 9 120 290 22 17200
B220-5100 220 5100 4200 260 465 400 1000 750 6500 3100 2430 110 10 120 290 18,5 17900
B270-5100 270 5100 4200 260 465 400 1100 750 6500 3150 2455 110 10 120 290 22 20400
B320-5100 320 5100 4200 310 465 400 1170 750 6500 3200 2445 100 9 120 290 22 22800
B400-5100 400 5100 4200 260 550 500 1200 750 6500 3300 2585 90 8,5 90 410 30 26000
B220-6100 220 6100 5100 260 465 400 1000 750 7500 3000 2430 110 10 120 400 18,5 23000
B320-6100 320 6100 5100 260 465 400 1050 750 7500 3050 2445 100 9 120 400 22 25000
B400-6100 400 6100 5100 310 550 500 850 750 8050 3650 2585 90 8,5 90 400 30 32500
B500-6100 500 6100 5100 310 550 500 850 750 8100 3950 2650 80 10 80 550 37 41000
B600-6100 600 6100 5100 360 600 600 850 750 8150 4300 3300 75 9,5 90 550 45 51500
B800-6100 800 6100 5100 410 650 600 850 750 8200 4500 3500 70 8,7 90 640 55 60000
B1000-6100 1000 6100 5100 510 750 600 850 750 8250 4750 3800 65 7,2 90 1000 55 72000
