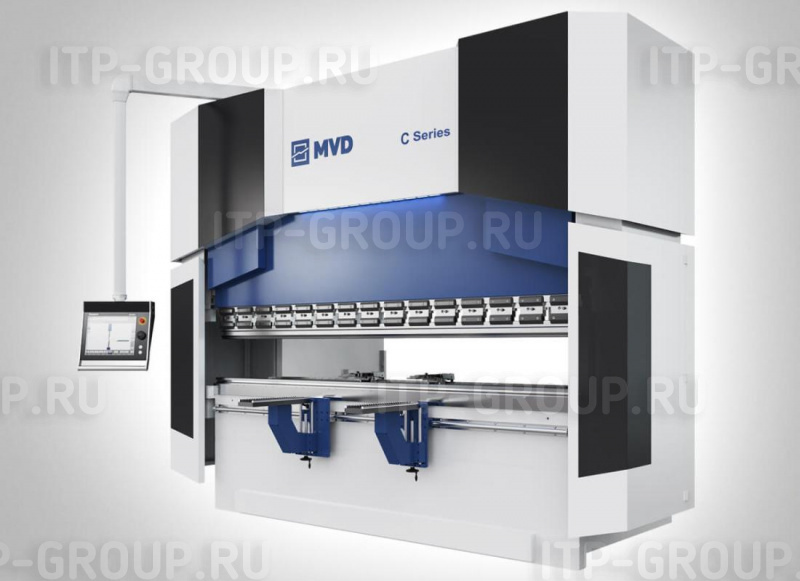

Гидравлические листогибочные прессы iBend C

Гидравлические листогибочные прессы iBend C

Прессы MVD Inan iBend С серии – это листогибочные прессы с горловиной в боковых стойках и увеличенным ходом верхней траверсы. Их отличает высокая скорость работы и улучшенные характеристики. Оснащены контролем параллельности и хода подвижной балки посредством ЧПУ пропорциональными клапанами c использованием оптических шкал, электронно-гидравлической синхронизацией рабочих цилиндров. Автоматическая регулировка силы прижима гидравлического листогибочного преcса MVD Inan iBend учитывает, какой материал обрабатывается и какой инструмент используется. Автоматическая регулировка хода, автоматический расчет развертки изделия по длине, а также программируемая рабочая скорость в совокупности с программируемым порядком гибов позволят быстро получить качественное изделие. Гидравлический блок с гидро аппаратурой от ведущих производителей Германии. Гидравлические цилиндры выполнены из цельной заготовки с хонингованием рабочей поверхности. Поршни цилиндров — кованные с высокой точностью обработки и полированием, что увеличивает срок работы без дополнительного обслуживания.

Производитель: MVD INAN (Турция)

Производитель

Стандартная комплектация:

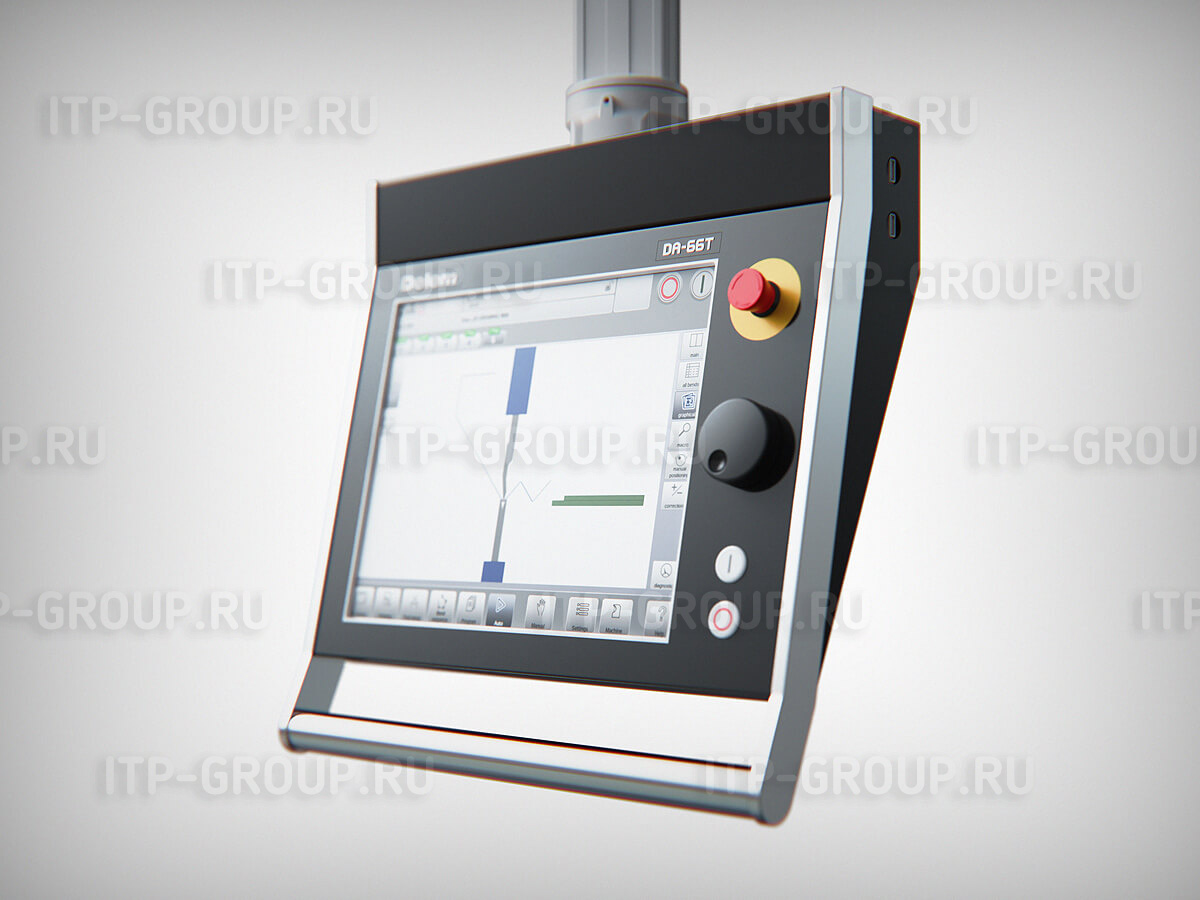

  • ЧПУ DELEM DA-66T: контроль осей X,Y1,Y2,R
  • Моторизированный жёсткий задний упор MVD INAN с ШВП. 2 пальца заднего упора, ручное перемещение (ось Z) направлении
  • Ручная система антипрогиба
  • Балка заднего упора с точной настройкой параллельности
  • 2 подвижных передних суппорта регулируемых по ширине и высоте
  • Верхний зажим инструмента тип Amada/Promecam
  • Нижний зажим под евро инструмент = 60мм (Т-паз на передней стороне)
  • Верхний инструмент индукционно закаленный HRC 52-58, Eurostamp ES 1260
  • Нижний инструмент индукционно закаленный HRC 52-58, Eurostamp ES 2067
  • Индикатор уровня и температуры масла
  • 2 датчика давления
  • Боковые ограждения безопасности с автоматическим отключением, задний световой барьер
  • Гидравлическая система марки Bosh-Rexroth/Hoerbieger
  • Электрическая система и система безопасности марок Telemechanique, Siemens, MerlinGerinLegrand
  • Автоматическая система защиты от перегрузок 400В, 50Гц, 3-х фазный

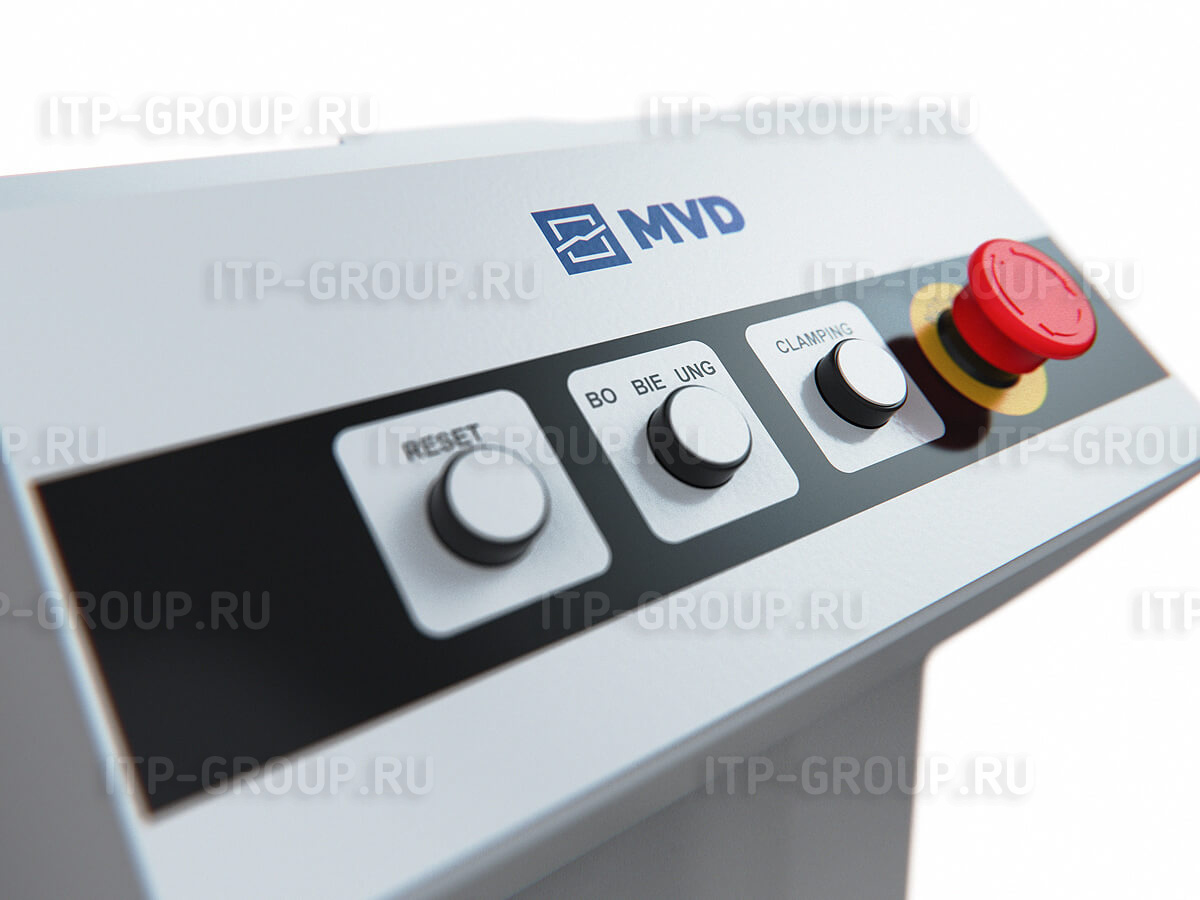

  • Подвесной пульт управления и функциональная ножная педаль
  • Инструкция по эксплуатации и пуско-наладке на русском языке
Опции:
  • Различные системы ЧПУ — ESA (Италия), Delem (Нидерланды), Cybelec (Швейцария). Возможны варианты исполнения с 2D/3D программированием, цифровым программированием, сенсорным экраном и т.д.;
  • Различные программные комплексы автоматизации подготовки производства (CAM). Например, Delem V-Bend, Profile-W и т.д.;
  • Различные варианты исполнения заднего упора (от 2-х до 6-ти управляемых от ЧПУ осей);
  • Увеличенный ход заднего упора по оси X;
  • Увеличенная скорость холостого хода траверсы до 180 мм/с;
  • Лазерный барьер безопасности AKAS с ручной регулировкой — защита рук оператора в соответствии с CE;
  • Лазерный барьер безопасности AKAS с моторизованной регулировкой — защита рук оператора в соответствии с CE;
  • Лазерный барьер безопасности LASERSAFE — защита рук оператора в соответствии с CE;
  • Лазерный барьер безопасности DFS — защита рук оператора;
  • Фотоэлектрический барьер перед линией гибки (для исполнения «Тандем»);
  • Дополнительный палец заднего упора;
  • Дополнительный кронштейн передней поддержки листа;
  • Гидравлическая или механическая система крепления инструмента типа WILA;
  • Гидравлическая система крепления рабочего инструмента типа Amada-Promecam;
  • Горловина опор — 500 мм, ход траверсы — 300 мм;
  • Специальное исполнение с увеличенными горловиной опор и ходом траверсы;
  • Дополнительная мобильная стойка с педалями управления;
  • Теплообменник (охлаждение масла).

iBend

CSeries

Усилие Длина Стойки Ход Разъем Зев Стол Упор Д В Ш Спуск Гибка Возврат Масло Двиг Вес
A B C J D E X ось G H L ст оп ст оп
т мм мм мм мм мм мм мм мм мм мм мм/с мм/с мм/с мм/с мм/с л кВт кг
C40-1250 40 1250 1100 310 515 500 905 750 3320 2600 2305 120 180 10 100 150 95 4 3700
C60-2100 60 2100 1600 310 515 500 905 750 3820 2660 2340 120 180 11 120 180 110 4 5150
C60-2600 60 2600 2150 310 515 500 925 750 4370 2725 2340 120 180 11 120 180 110 5,5 5700
C100-2600 100 2600 2150 310 515 500 925 750 4380 2835 2350 120 180 11 120 180 110 7,5 6100
C100-3100 100 3100 2600 310 515 500 940 750 4830 2855 2350 120 180 11 120 180 180 7,5 6800
C135-3100 135 3100 2600 310 515 500 975 750 4850 2910 2420 120 180 11 120 180 180 11 8050
C175-3100 175 3100 2600 310 515 500 975 750 4865 2910 2500 120 180 11 120 180 180 15 9150
C220-3100 220 3100 2600 310 515 500 975 750 4880 2970 2550 110 160 11 120 180 290 18,5 11500
C270-3100 270 3100 2600 310 515 500 985 750 4900 3075 2600 100 150 11 120 170 290 22 13200
C320-3100 320 3100 2600 310 515 500 985 750 4920 3040 2600 100 140 11 120 170 290 22 14900
C135-3700 135 3700 3200 310 515 500 980 750 5450 2920 2420 120 180 11 120 180 180 11 9200
C175-3700 175 3700 3200 310 515 500 980 750 5450 2950 2500 120 180 11 120 180 180 15 10800
C220-3700 220 3700 3200 310 515 500 1000 750 5480 3050 2550 110 160 11 120 180 290 18,5 12600
C320-3700 320 3700 3200 310 515 500 1000 750 5520 3135 2600 100 140 11 120 170 290 22 15700
C135-4100 135 4100 3200 310 515 500 980 750 5450 2920 2420 120 180 11 120 180 180 11 10200
C175-4100 175 4100 3200 310 515 500 980 750 5460 2975 2500 120 180 11 120 180 180 15 11600
C220-4100 220 4100 3200 310 515 500 1000 750 5480 3050 2550 110 160 11 120 180 290 18,5 13200
C270-4100 270 4100 3200 310 515 500 1000 750 5500 3100 2600 100 150 11 120 170 290 22 15400
C320-4100 320 4100 3200 310 515 500 1000 750 5520 3135 2600 100 140 11 120 170 290 22 17000
C400-4100 400 4100 3200 310 550 500 1000 750 5560 3150 2600 90 120 10 90 130 370 30 22700
C500-4100 500 4100 3200 310 550 500 850 750 6000 3275 2600 80 100 10 80 120 550 37 26800
C220-4300 220 4300 3700 310 515 500 1045 750 6000 3100 2550 10 160 11 120 180 290 18,5 14500
C270-4300 270 4300 3700 310 515 500 1050 750 6000 3150 2600 100 150 11 120 170 290 22 16100
C320-4300 320 4300 3700 310 515 500 1075 750 6000 3225 2600 100 140 11 120 170 290 22 17800
C220-5100 220 5100 4200 310 515 500 1000 750 6500 3200 2550 110 160 11 120 160 290 18,5 18500
C270-5100 270 5100 4200 310 515 500 1100 750 6500 3250 2600 110 150 11 120 150 290 22 21000
C320-5100 320 5100 4200 310 515 500 1170 750 6500 3300 2600 100 140 11 120 150 290 22 23500
C400-5100 400 5100 4200 310 550 500 1200 750 6500 3400 2600 90 120 10 90 110 410 30 26600
C220-6100 220 6100 5100 310 515 500 1050 750 7500 3100 2550 110 160 11 120 150 400 18,5 23500
C320-6100 320 6100 5100 310 515 500 1200 750 7500 3150 2600 100 140 11 120 140 400 22 25600
C400-6100 400 6100 5100 310 550 500 850 750 8050 3650 2600 90 120 10 90 110 400 30 32500
C500-6100 500 6100 5100 310 550 500 850 750 8100 3950 2650 80 100 10 80 100 550 37 41000
C600-6100 600 6100 5100 360 600 600 850 750 8150 4300 3300 75 — 10 90 — 550 45 51500
C800-6100 800 6100 5100 410 650 600 850 750 8200 4500 3500 70 — 9 90 — 640 55 60000
C1000-6100 1000 6100 5100 510 750 600 850 750 8250 4750 3700 65 — 8 90 — 1000 55 72000
