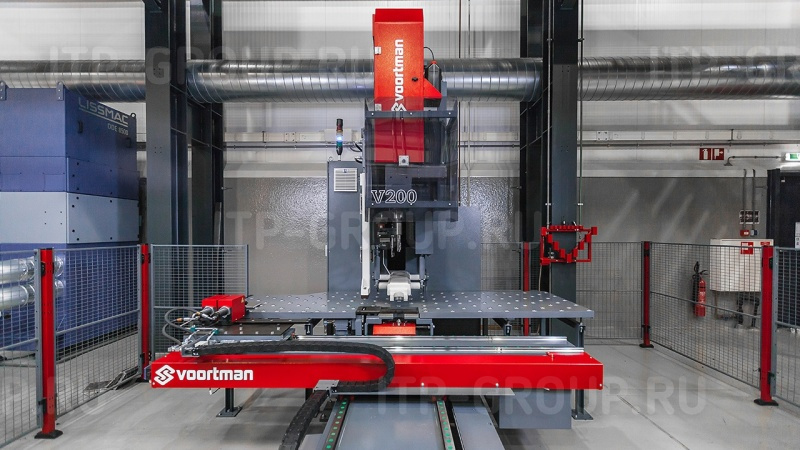

Система V200 специально разработана для сверления нарезания резьбы, зенковки и нанесения центральных меток на пластины. Она состоит из прочной С-образной рамы и сверлильного стола с сервоприводом. Для позиционирования пластин используются два подвижных захвата, перемещающихся по линейным направляющим. Для удобства позиционирования заготовок, поверхность оснащена роликами. Гидравлический прижим удерживает пластины в заданном положении во время обработки.
Установка оборудована сверлильным устройством VD40, которое установлено на двойных линейных направляющих. Шарико-винтовые передачи с сервоприводом обеспечивают высокую точность и скорость сверления при исключительно высоких скоростях подачи. Вес новой С-образной рамы составляет почти 6.000 кг. Это обеспечивает надежное положение станка, что необходимо при высокоскоростном сверлении.
| Voortman V200 | ||
| Параметры обрабатываемых пластин |
мм inch |
1.400* x 1.000 x 60 55 x 40 x 2-3/8 |
| Перемещаемый вес |
кг lbs |
600 1,325 |
| Сверление и позиционирование | Сервопривод | |
| Модули сверления | 1 вертикальный | |
| Номинальная мощность |
кВт л.с. |
30 40 |
| Скорость вращения | об./мин | 0 - 2.500 stepless |
| Сменщик инструмента | 1 x 8 | |
| Тип патрона | SK40 | |
| Диаметр сверла |
мм inch |
5 - 40 13/64- 1-9/16 |
| Нарезание резьбы |
inch |
M6 - M30 1/4- 15/16 |
| Вес станка | кг lbs | 6.000 13,250 |
| *Заготовки длиннее могут обрабатываться с помощью автоматического перехвата | ||
