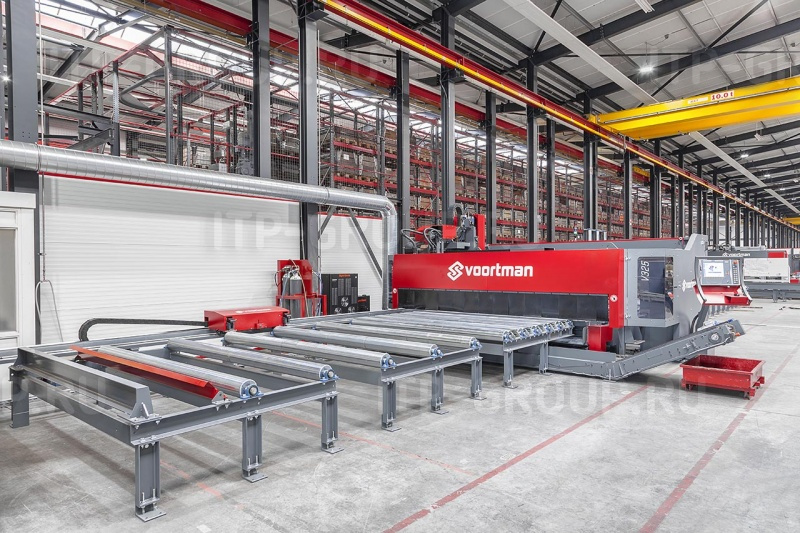

VOORTMAN V325

Установка V325, включающая функцию удаления заусенцев с нижней стороны, технологию Instant Cut и передовые функции безопасности, продолжает новаторскую линейку компании Voortman в области металлообрабатывающего оборудования.

Производитель: VOORTMAN (Нидерланды)

Производитель

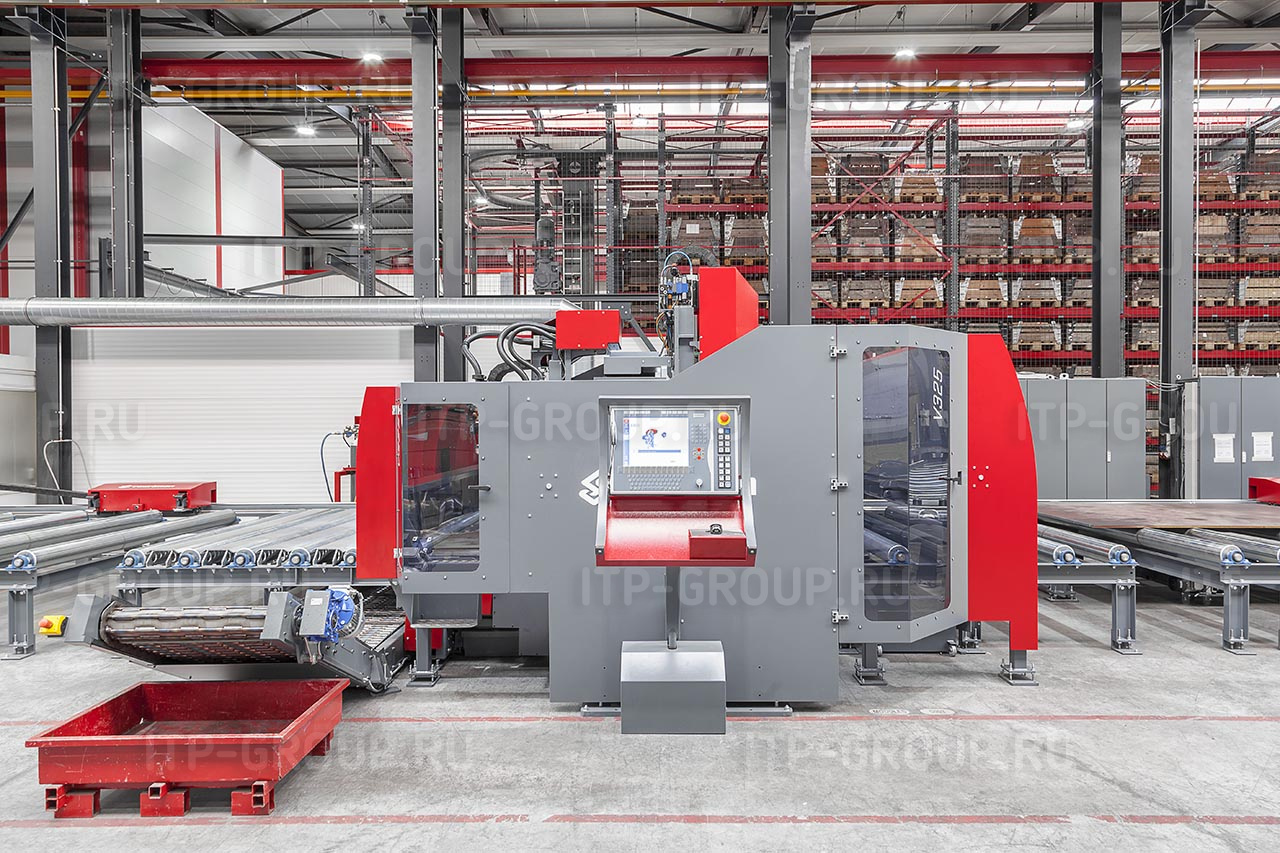

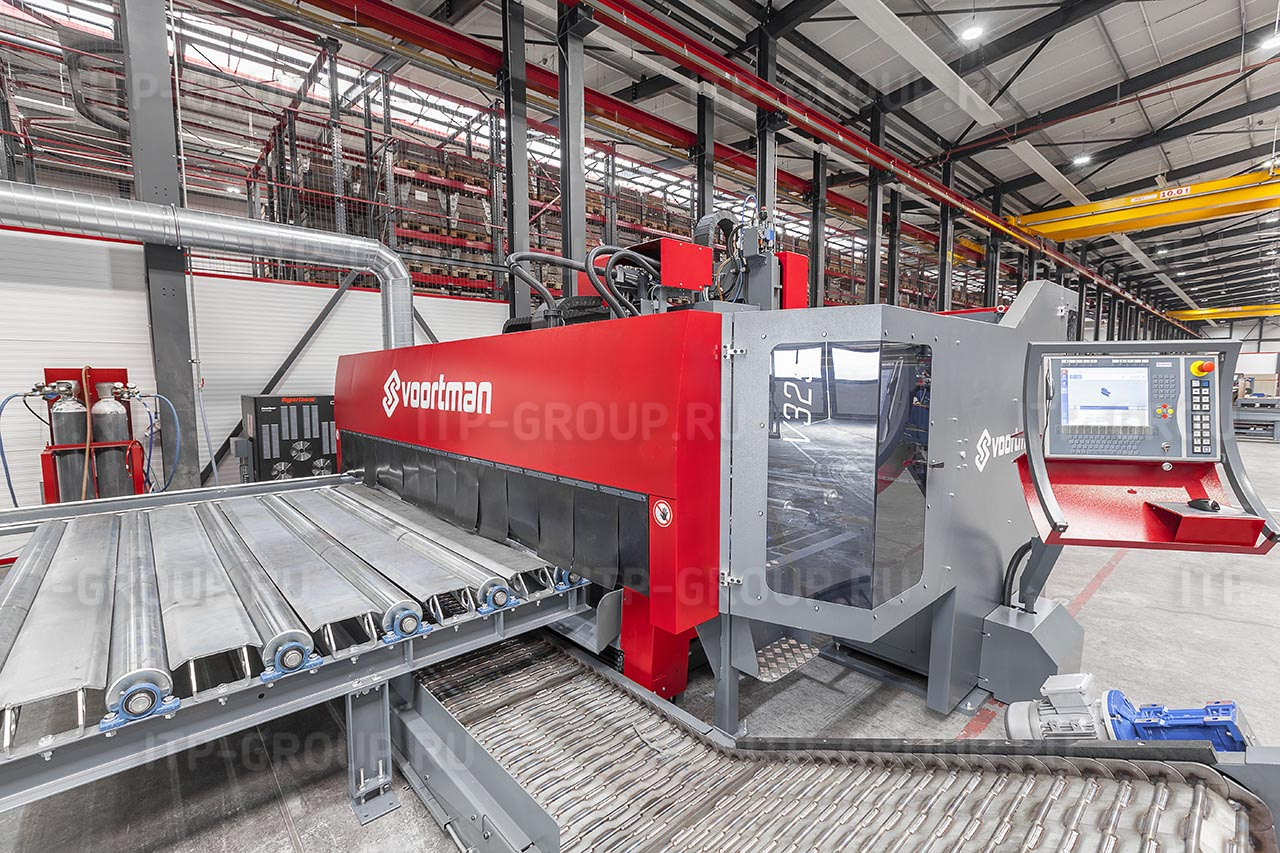

Установка Voortman V325 для обработки листового проката с мощным сверлильным шпинделем и устройством автоматической смены инструмента на 20 позиций — это незаменимый помощник на любом металлообрабатывающем предприятии. Установка V325 может обрабатывать листовой прокат толщиной от 6 до 100 мм (от 1/4 до 4 дюймов). Использование твердосплавного инструмента для сверления отверстий диаметром до 70 мм в толстых листах позволяет сэкономить значительное количество времени по сравнению с фрезеровкой. 3D плазменная резка и газокислородная резка обеспечивают получение высококачественных фасок для быстрого монтажа и сварки в дальнейшем.

ПРОЦЕССЫ:

СВЕРЛЕНИЕ, НАРЕЗАНИЕ РЕЗЬБЫ, ЗЕНКОВАНИЕ

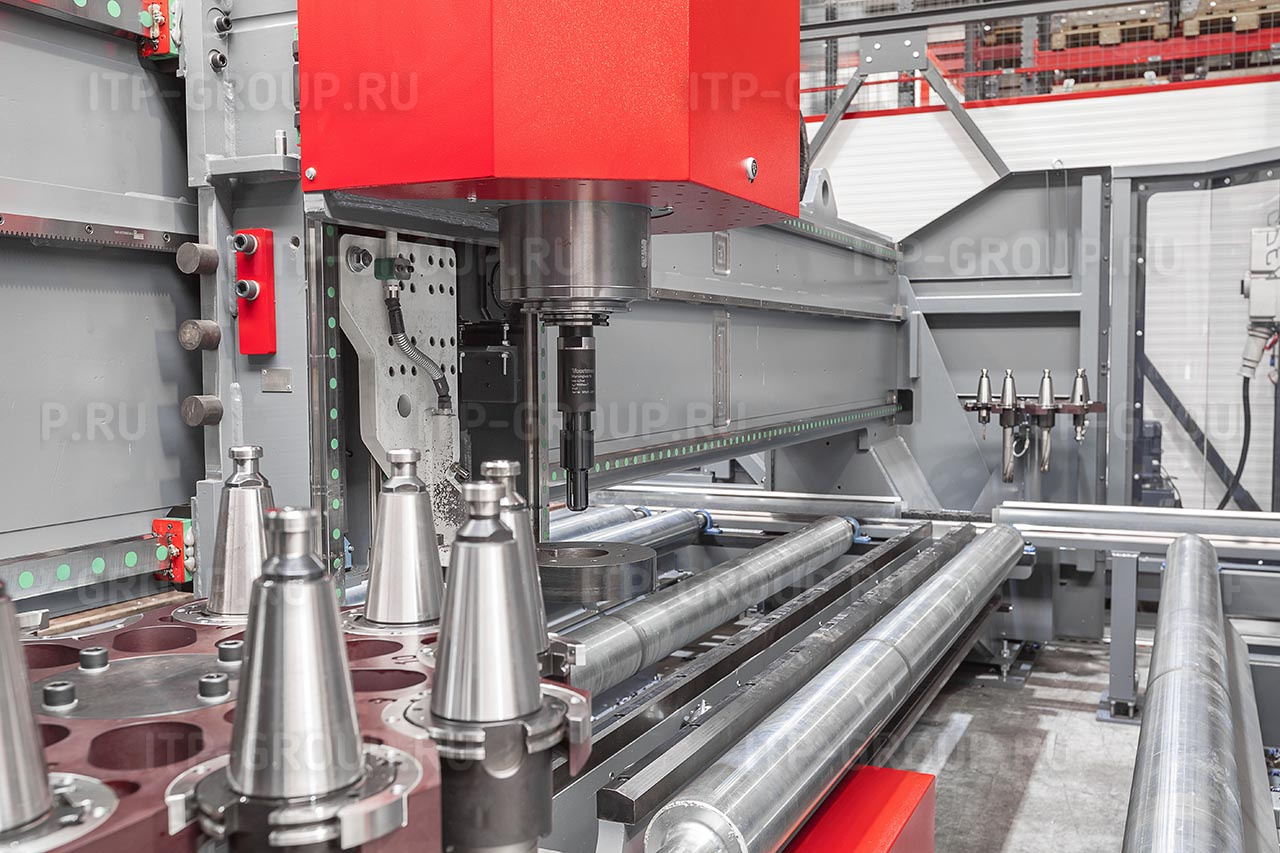

Установка V325 оборудована самым большим и мощным из известных на рынке сверлильным шпинделем, что делает ее универсальной. Использование твердосплавного инструмента для сверления отверстий большого диаметра (70 мм) позволяет увеличить производительность оборудования. Круглые и квадратные отверстия возможно фрезеровать с крутящим моментом 610 Нм. Устройство автоматической смены инструмента на 20 позиций позволяет осуществлять различные производственные процессы, что в сочетании с возможностями измерения длины листа обеспечивает высокий уровень автоматизации станка V325, который может продолжительное время работать без вмешательства оператора. Достижению более высокой производительности также способствует сверлильный модуль, который монтируется на двойных линейных направляющих с шариково-винтовой передачей и сервоприводом и используется для быстрого и точного сверления с очень высокой скоростью подачи. Сверла с внутренним масляно-воздушным охлаждением имеют длительный срок службы и не требуют очистки поверхности после сверления.

ПЛАЗМЕННАЯ РЕЗКА

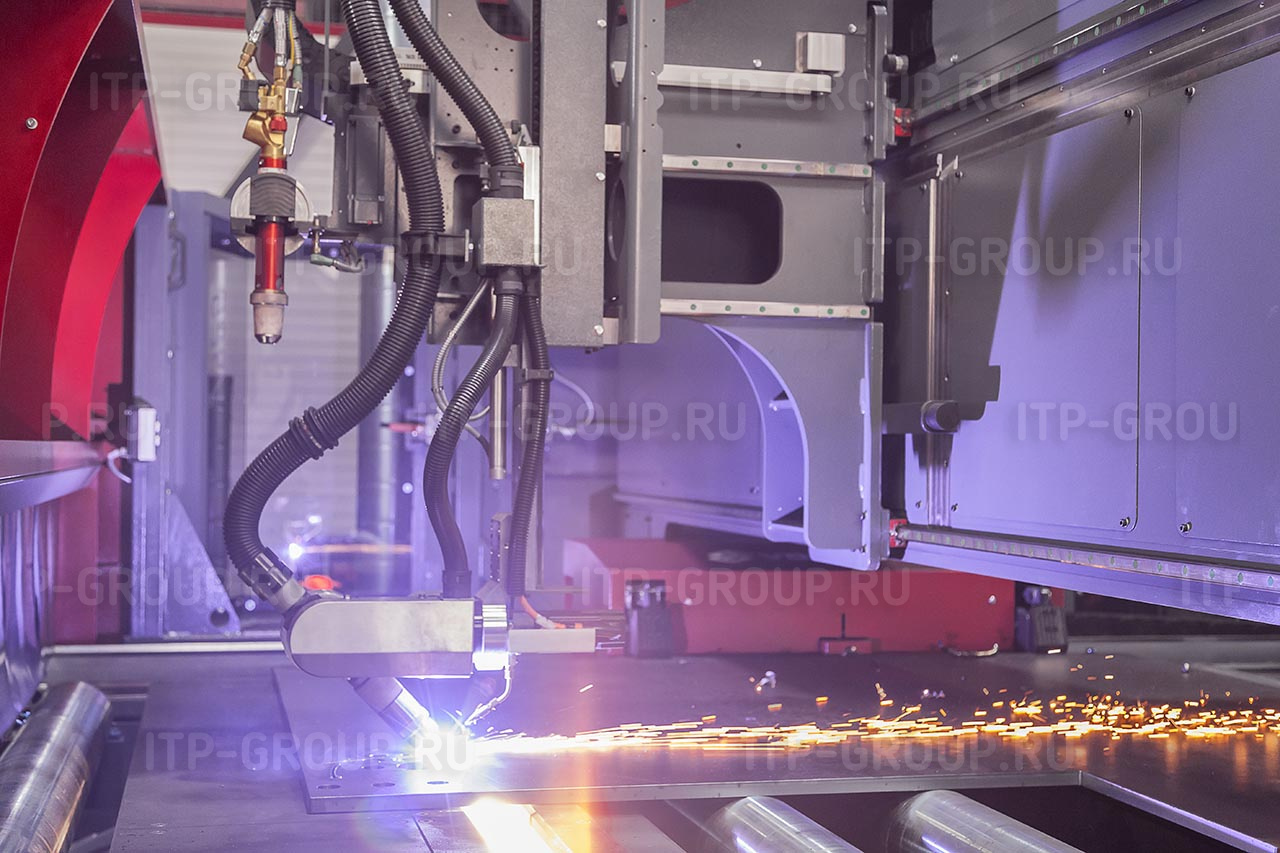

Для резки листового металла толщиной до 100 мм (4 дюймов) Voortman предлагает различные системы плазменной резки производства компаний Hypertherm и Kjellberg с максимальным током резки от 130 до 400 ампер. Программное обеспечение Vacam, разработанное компанией Voortman, позволяет автоматически контролировать все параметры, такие как ширина реза, регулировка высоты, время на пробивку и расход газа. Таким образом, качественная плазменная резка является результатом точных настроек машины, и в меньшей степени зависит от знаний оператора. Плазменный резак представляет собой продукт передовых технологий и оснащен функцией быстрой регулировки высоты Voortman и технологиями Truevolt и Instant Cut. Все эти инновации, каждая с особыми функциями, помогают добиться наивысшего качества и скорости резки и продлить срок службы расходных материалов. Высококачественная плазма обеспечивает качество, аналогичное лазерной резке, если говорить о высокой точности углов и отсутсвии окалины.

ГАЗОКИСЛОРОДНАЯ РЕЗКА

Простое переключение между плазменным и газокислородным резаками позволяет охватить широкий диапазон толщин при выполнении прямой резки и резки с фаской. Помимо революционного газокислородного резака со встроенными функциями в станке предусмотрены система автоматической регулировки высоты и магнитный держатель с функцией защиты от столкновения, которые способствуют увеличению скорости резания и максимальному сокращению времени простоя.

Габариты обрабатываемого листа мм
мм
мм
3,050 x 6,100
3,050 x 9,100
3,050 x 12,100
Толщина мм 6 - 100
Перемещаемый вес кг 9,000
Сверление и позиционирование   сервопривод
Скорость позиционирования по оси X мм/мин 30,000
Скорость позиционирования по оси Y мм/мин 27,000
Скорость позиционирования по оси Z мм/мин 18,000
Разметка   фрезерование/плазма
Сверлильный блок и головка 3D-плазменной резки   1
Максимальная вращающая головка Нм 610
Головка сверла об./мин 0 - 3,500 бесступенчато
Сменщик инструмента   2 x 10
Тип патрона   SK50 / CAT50
Диаметр сверла мм
5 - 70
Нарезание резьбы   M6 - M36
Плазма до 400 A
Газокислородный резак   1
Вес кг 14,000
