Вальцы четырехвалковые гидравлические 4R H


Вальцы четырехвалковые гидравлические 4R H

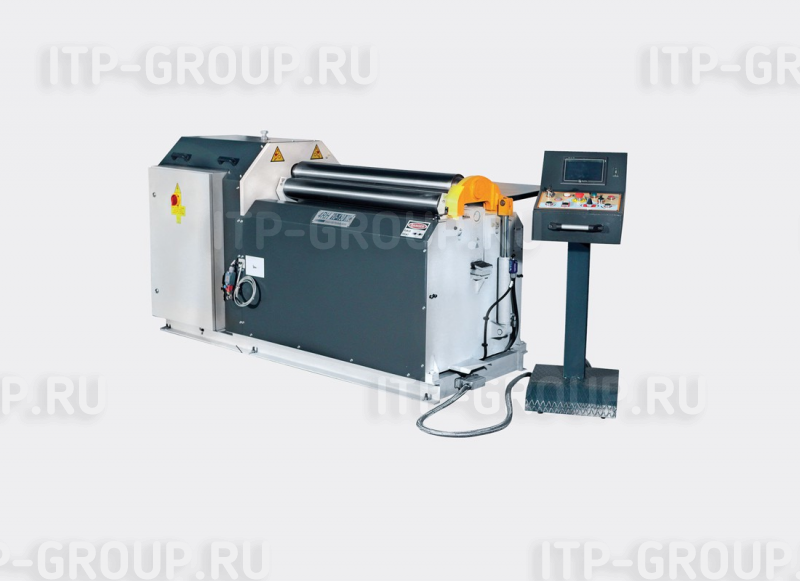

Вальцы четырехвалковые гидравлические Sahinler 4 RH относятся к классу бюджетных. Подходят для легких изделий из алюминия, стали и нержавеющей стали. Предназначены для изготовления обечаек полной окружности с различным радиусом. Боковые и нижний валки объединены в раму кассетного типа и перемещаются за счет гидроцилиндров. Машина Sahinler 4RH снабжена устройством защиты от перегрузки. Верхний валок приводной – привод через планетарный редуктор. Торцевая опора верхнего валка откидная, с гидравлическим приводом. Специальная система кассетного типа Sahinler 4 RH, разработана для массового производства эллиптических и круглых форм.

Производитель: SAHINLER (Турция)

Производитель

Информация от производителя

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

  • NC управлением
  • Подходят для легких листов, для листов из алюминия или нержавеющей стали
  • Легкое изготовление обечаек полной окружности с различным радиусом
  • Нажимной валок и боковые валки перемещаются гидравлическим поршнем сквозь раму кассетного типа - в моделях
  • Защита от перегрузки
  • Верхний валок приводится в действие посредством планетарной передачи
  • Легкая работа с мобильным пультом управления
  • Стальная сварная рама
  • Откидной торец с гидравлическим открытием для удобства снятия готового изделия

  Без предподгиба С предподгибом  Без предподгиба прямой участок на концах листа зависит от диаметра
МОДЕЛЬ Рабочая длина Мин. диаметр гибки=Ø верхнего ролика x5
Мин. диаметр гибки=Ø верхнего ролика x1,5   Мин. диаметр гибки=Ø верхнего ролика x5
Мин. диаметр гибки=Ø верхнего ролика x1,5
Центральные ролики Ø Боковые ролики Ø Мощность двигателя Рабочая скорость Размеры машины
(ДхШхВ)
Вес
  мм мм мм мм мм мм мм кВт м / мин мм кг
4RH 10-60 1050 1,5 1 1 0.8 60 60 1,1 4.5 2050x875x1060 720
4RH 10-75 1050 2 1,5 1,5 1 75 75 1.2 4.5 2050x875x1060 750
4RH 10-90 1050 2. 5 2 2 1. 5 90 100 2,2 4.5 2250x1000x1500 900
4RH 10-130 1050 5 4 4 3 130 110 3 4.5 2250x1000x1500 1560
4RH 13-115 1350 4 3 3 2 115 115 3 4.5 2550x1000x1500 1685
4RH 15-90 1550 2 1. 5 1. 5 1 90 100 2,2 4.5 2750x1000x1500 1100
4RH 15-130 1550 4 3 3 2 130 110 3 5 2750x1000x1500 1760
*- Гибочные характеристики приведены для стали с пределом пластической деформации 260 N/мм²
*- Все технические характеристики могут быть изменены без уведомления
