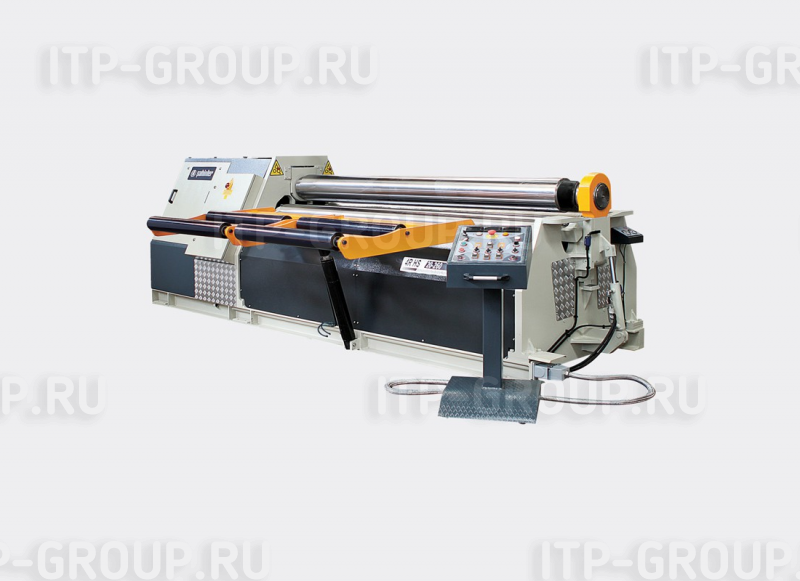

Вальцы четырехвалковые гидравлические 4R HS


Вальцы четырехвалковые гидравлические 4R HS

Вальцы четырехвалковые гидравлические Sahinler 4R HS позволяет производить коническую гибку с минимальным диаметром, недоступным для стандартных 3-х и 4-х валковых машин. Закалённые валы обеспечивают надёжность и долгий срок службы, а удобная система боковой разгрузки – высокую производительность станка.

Производитель: SAHINLER (Турция)

Производитель

Информация от производителя

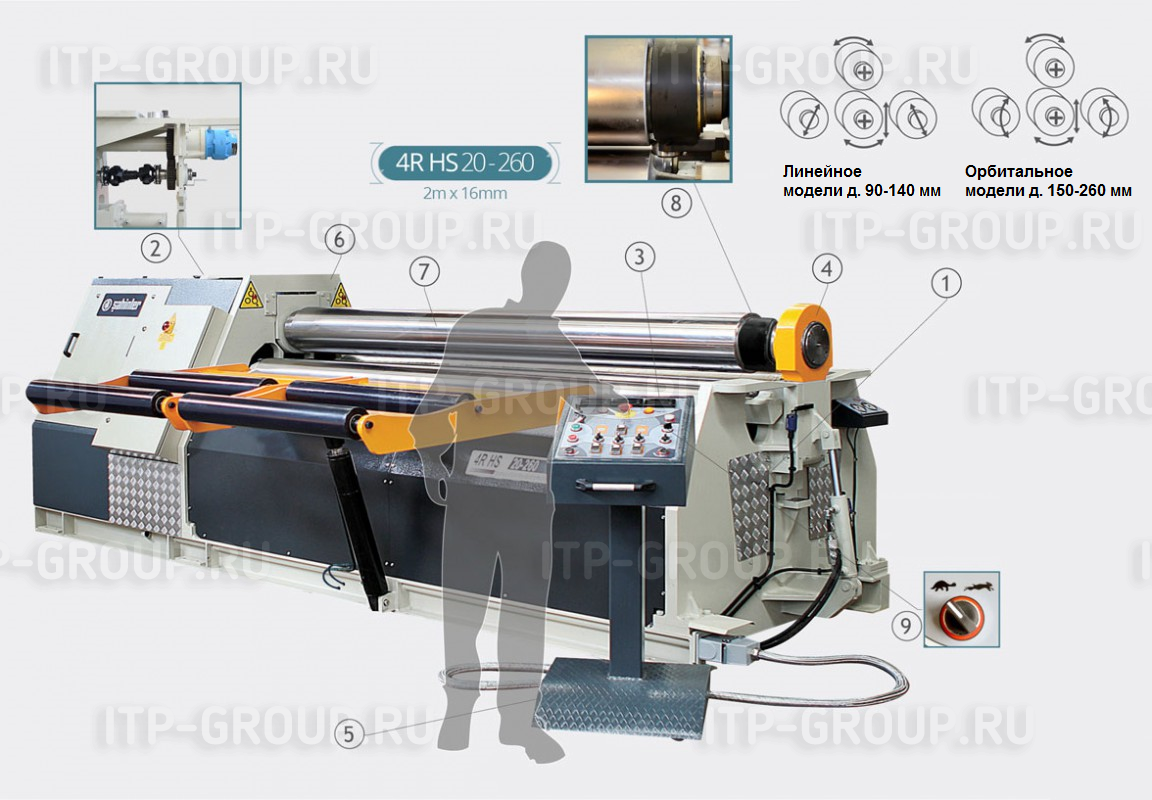

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
Прижимной вал и боковые валы перемещаются с помощью гидравлических поршней по орбите
Между Ø 90-Ø 140 мм модели с линейным перемещением
Между Ø 150-Ø 260 мм модели с орбитальным перемещением
Защита от перегрузки
Верхний валок приводятся в действие гидравлическим двигателем через редуктор с планетарной передачей
Для облегчения позиционирования валов - три цифровых индикатора
Откидной торец с гидравлическим открытием для удобства снятия готового изделия
Легкая работа с мобильным пультом управления
Стальная сварная рама
Стальные валы, упрочнёные нагревом токами высокой частоты, кованные и катанные сертифицированные в соответствие со стандартом SAE 1050 (CK 45-50)
Устройство для конической гибки
Гидравлическая система балансировки
2-Х скоростная система

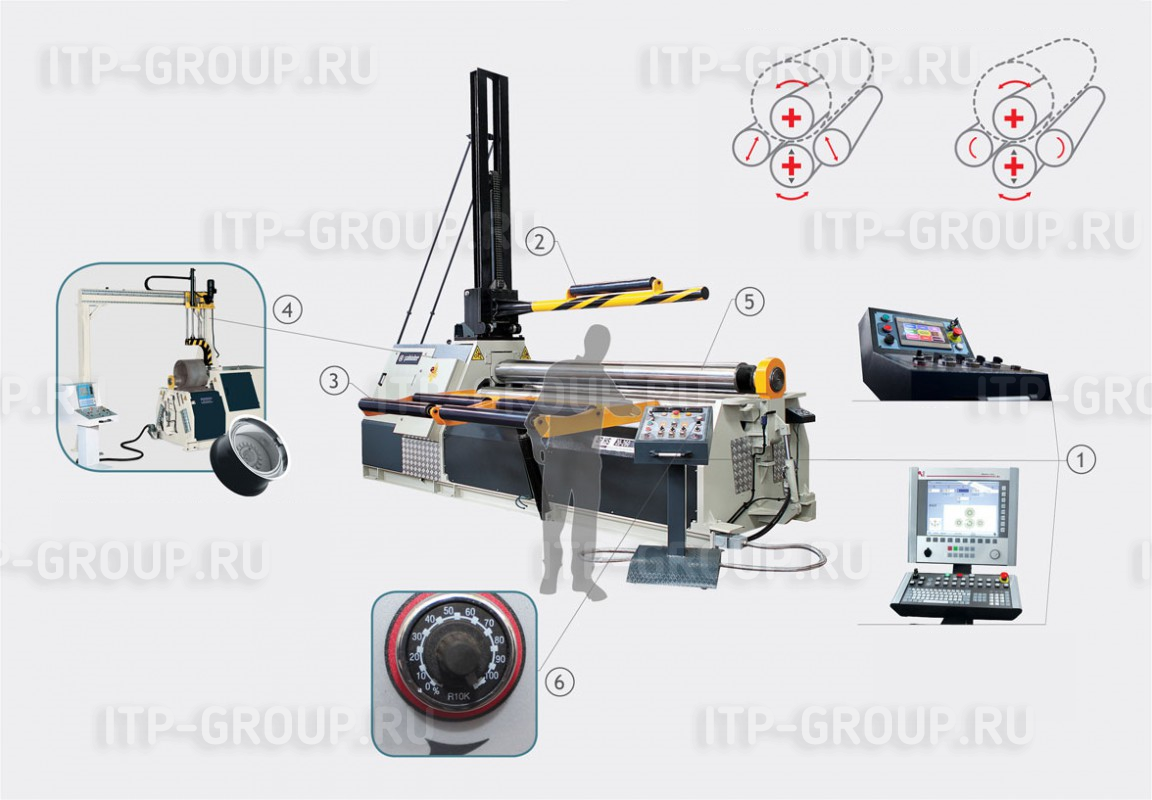

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
Автоматизация с NC или CNC управлением
Кран для поддержки листов большого диаметра
Гидравлическая система боковой поддержки листа большого диаметра
Гидравлическая система для извлечения готового изделия
Шлифованные и полированные валы
Система с вариатором скорости
Электронные системы балансирование
  Без предподгиба С предподгибом
МОДЕЛЬ Рабочая длина Мин. диаметр гибки=Ø верхнего ролика x5
Мин. диаметр гибки=Ø верхнего ролика x1,5
Мин. диаметр гибки=Ø верхнего ролика x5   Мин. диаметр гибки=Ø верхнего ролика x1,5
Диаметры
центральных роликов
Диаметры боковых роликов   Мощность двигателя Рабочая скорость Размеры машины (ДхШхВ) Вес
Ед. изм. мм мм мм мм мм мм мм кВт м / мин мм кг
4R HS 10-150 1050 8 6 6 4 150 130 4 1,5 - 6 3250x880x1100 2150
4R HS 10-170 1050 9 7 7 5 170/160 150 4 1,5 - 6
3250x880x1100 2300

4R HS 15-150 1550 6 4.5 4.5 3,5 150 130 4 1,5 - 6
3750x880x1100 2400
4R HS 15-170 1550 8 6 6 4 170/160 150 4 1,5 - 6
3750x880x1100 2600

4R HS 20-150 2050 6 4 4 3 150 130 4 1,5 - 6
4250x850x1100 2650
4R HS 20-170 2050 6,5 4.5 4,5. 3,5 170/160 150 4 1,5 - 6
4250x850x1100 2900
4R HS 20-190 2050 8 6 6 4 190 150 5,5 1,5 - 6
4400x1050x1250 3500
4R HS 20-220 2050 10 8 8 6 220 160 5,5 1,5 - 6
4400x1050x1250 4050
4R HS 20-245 2050 13 10 10 8 245 180 7,5 1,5 - 6
4300x1425x1470 5150
4R HS 20-260 2050 16 13 13 10 260 200 7,5 1,5 - 6
4300x1460x1550 6000

4R HS 25-190 2550 6 4 4 3 190 150 5,5 От 1,5 до 6 4900x1050x1250 3900
4R HS 25-220 2550 8 6 6 4 220 160 5,5 От 1,5 до 6 4900x1050x1250 4500
4R HS 25-245 2550 10 8 8 6 245 180 7,5 От 1,5 до 6 4800x1425x1470 +5700
4R HS 25-260 2550 13 10 10 8 260 200 7,5 От 1,5 до 6 4800x1460x1550 6700

4R HS 30-190 3100 5 3 3 2 190 150 5,5 От 1,5 до 6 5150x1050x1250 4300
4R HS 30-220 3100 7 5 5 3 220 160 5,5 От 1,5 до 6 5150x1050x1250 5000
4R HS 30-245 3100 8 6 6 4 245 180 7,5 От 1,5 до 6 5350x1425x1470 6350
4R HS 30-260 3100 10 8 8 6 260 200 7,5 От 1,5 до 6 5350x1460x1550 7400

4R HS 40-260 4100 6 4 4 3 260 200 7,5 От 1,5 до 6 6350x1460x1550 8900
*- Гибочные характеристики приведены для стали с пределом пластической деформации 260 N/мм²
*- Все технические характеристики могут быть изменены без уведомления.
