Вальцы четырехвалковые гидравлические 4R HSS


Вальцы четырехвалковые гидравлические 4R HSS

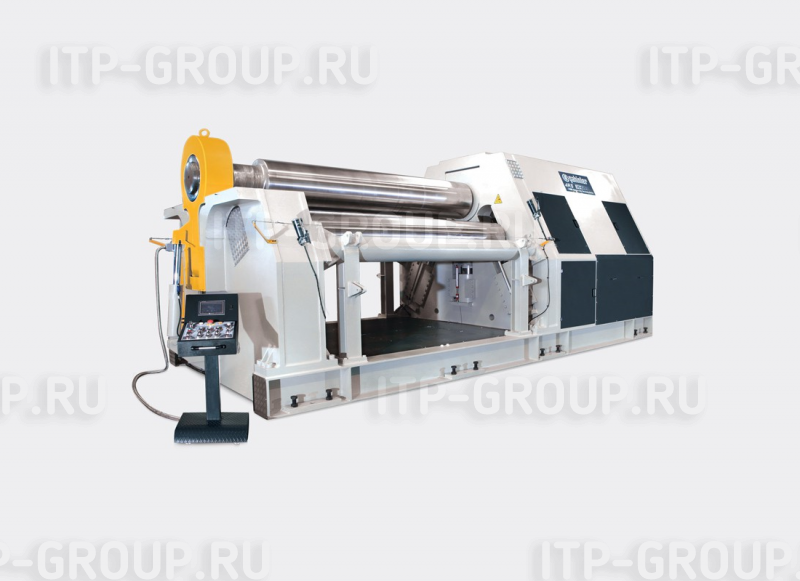

Вальцы четырехвалковые гидравлические Sahinler 4R HSS позволяют производить подгибку листа с минимальными прямыми участками. Лист зажимается между центральными приводными валами. Верхний вал зафиксирован, нижний перемещается в вертикальном направлении для настройки на нужную толщину и поджатия листа. Настройка на необходимый радиус гибки осуществляется за счет перемещений боковых валов. Sahinler 4R HSS – отличное решение для производства круглых, конических резервуаров, заготовок для фасонных частей, радиусных изделий. Закалённые валы обеспечивают надёжность и долгий срок службы, а удобная система боковой разгрузки обеспечивает высокую производительность станка.

Производитель: SAHINLER (Турция)

Производитель

Информация от производителя

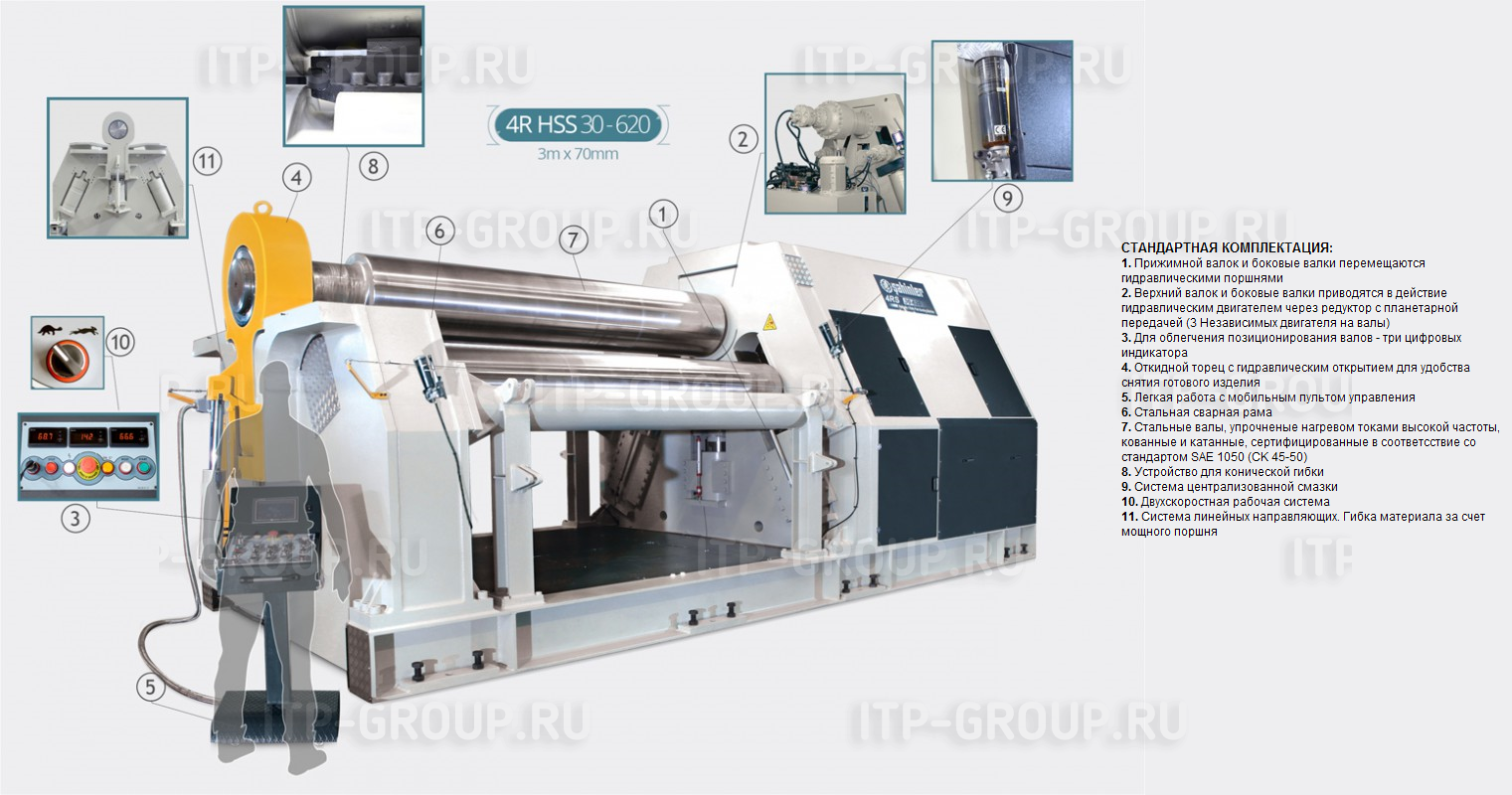

Преимущества:

  • Стальная сварная рама
  • Станки предназначены для гибки средних и тяжёлых листов и листов из нержавеющей стали
  • Легкое изготовление обечаек, как полной окружности, так и переменных радиусов
  • Перемещение нижнего и боковых валков осуществляется при помощи гидроцилиндров
  • Верхний и боковые валы приводится в движение гидромотором с планетарным редуктором (3 независимых двигателя на валы)
  • Откидная опора верхнего валка перемещается гидроцилиндром
  • 3 цифровых датчика отслеживающих линейное перемещение валов
  • Гидравлическая система синхронизации хода гидроцилиндров
  • Передвижной пульт управления
  • Стальные валы прошедшие закалку ТВЧ, кованные и катанные, сертифицированные в соответствие со стандартом SAE 1050 (СК 50)

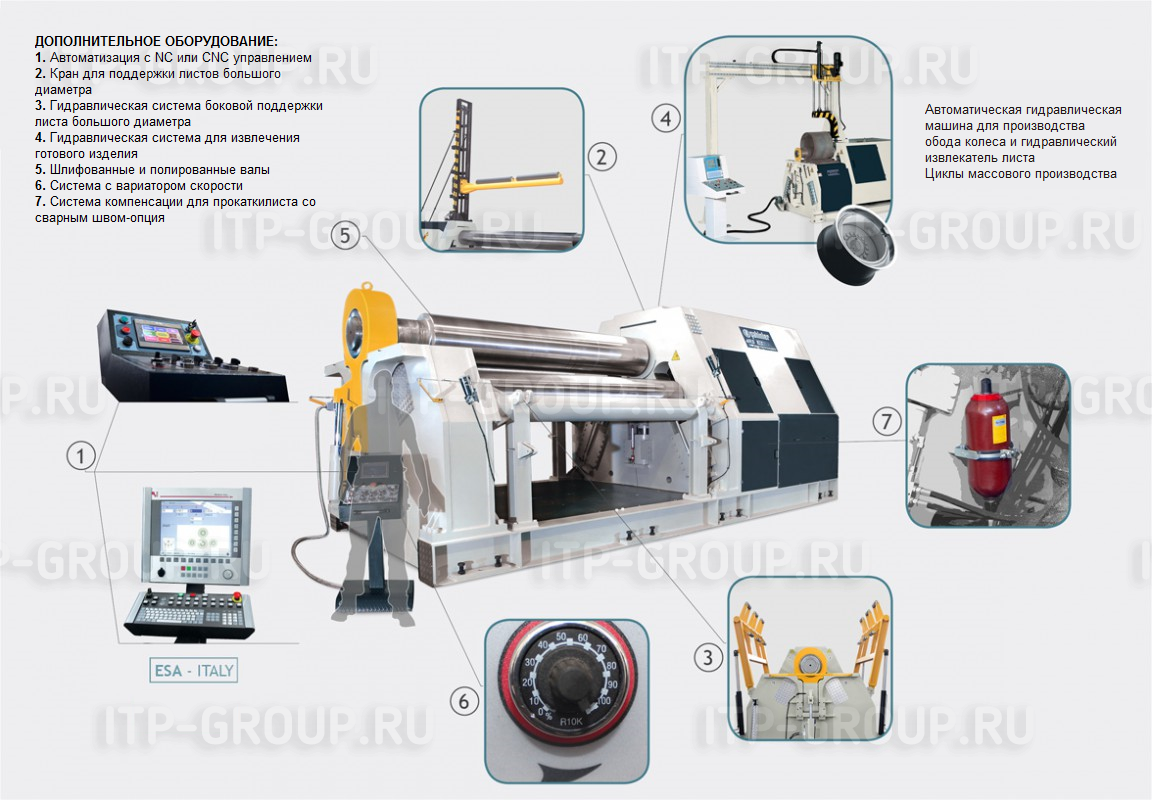

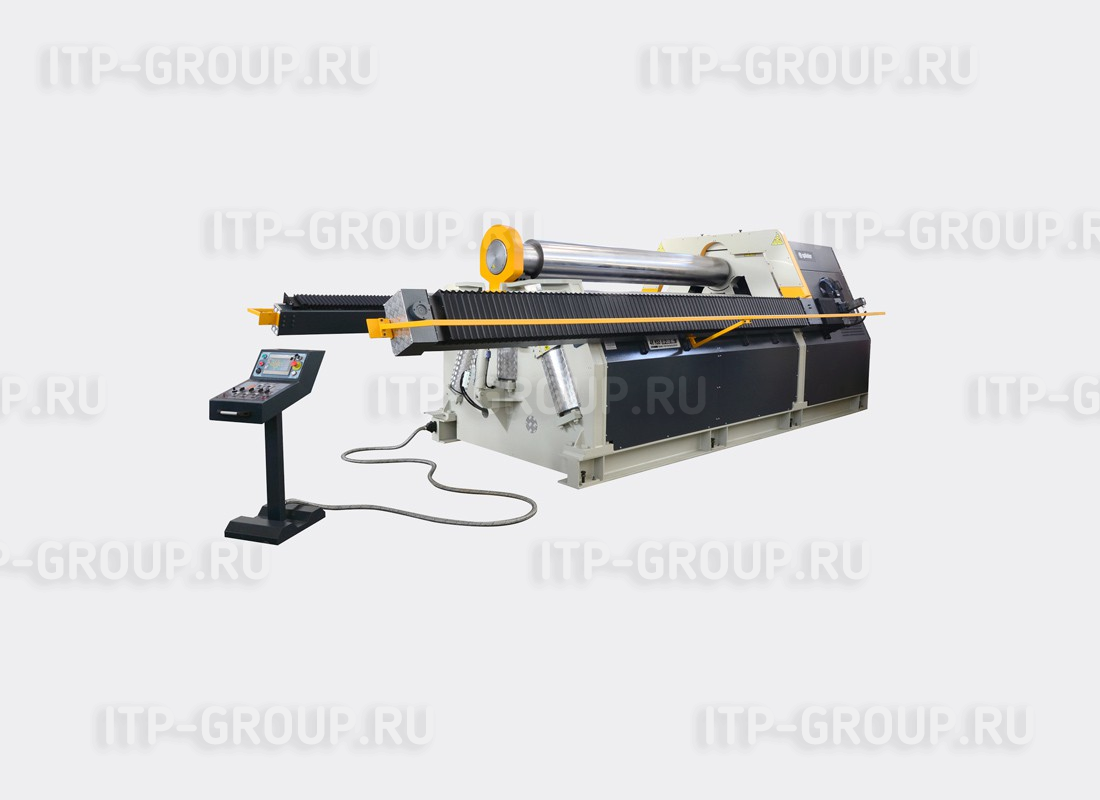

  • Устройство для конической гибки
  • Система защиты от перегрузки
  • Гибочная способность приведена для стали с пределом текучести 260 Н/мм²

  Без предподгиба С предподгибом
Без предподгиба прямой участок на концах листа зависит от диаметра
МОДЕЛЬ Рабочая длина Мин. диаметр гибки=Ø верхнего ролика x5
Мин. диаметр гибки=Ø верхнего ролика x1,5
Мин. диаметр гибки=Ø верхнего ролика x5
Мин. диаметр гибки=Ø верхнего ролика x1,5
Диаметр центральных роликов Диаметр боковых роликов Мощность двигателя Скорость изгиба Размеры машины (ДхШхВ) Вес
Ед. изм. мм мм мм мм мм мм мм кВт м / мин мм кг
4R HSS 20-280 2050 20 16 16 12 280 220 16,5 1,5-5 4850x1700x1850 8550
4R HSS 20-320 2050 25 20 20 16 320 240 20 1,5-5 4900x1800x1950 10750
4R HSS 20-350 2050 30 25 25 20 350 260 23,5 1,5-5 4900x1900x1950 11500
4R HSS 20-380 2050 40 30 30 25 380 300 31,5 1,5-5 4900x2250x2350 15800
4R HSS 20-400 2050 45 35 35 30 400 300 38,5 1,5-5 4900x2250x2350 16500
4R HSS 20-460 2050 50 40 40 35 460 380 38,5 1,5-5 4900x2300x2350 19600
4R HSS 20-500 2050 55 45 45 40 500 400 60 1-4 5550x2800x2900 33500
4R HSS 20-550 2050 60 50 50 45 550 450 66 1-4 5700x2900x2950 40000

4R HSS 25-280 2550 16 12 12 10 280 220 16,5 1,5-5 5300x1700x1850 9200
4R HSS 25-320 2550 20 16 16 12 320 240 20 1,5-5 5400x1800x1950 11750
4R HSS 25-350 2550 25 20 20 16 350 260 23,5 1,5-5 5400x1900x1950 13000
4R HSS 25-380 2550 30 25 25 20 380 300 31,5 1,5-5 5400x2250x2350 17300
4R HSS 25-400 2550 40 30 30 25 400 300 38,5 1,5-5 5400x2250x2350 18000
4R HSS 25-460 2550 45 35 35 30 460 380 38,5 1,5-5 5400x2300x2350 22500
4R HSS 25-500 2550 50 40 40 35 500 400 60 1-4 6050x2800x2900 36000
4R HSS 25-550 2550 55 45 45 40 550 450 66 1-4 6200x2900x2950 43500

4R HSS 30-280 3100 12 10 10 8 280 220 16,5 1,5-5 5850x1700x1850 10000
4R HSS 30-320 3100 16 12 12 10 320 240 20 1,5-5 5850x1800x1950 12750
4R HSS 30-350 3100 20 16 16 12 350 260 23,5 1,5-5 5850x1900x1950 15000
4R HSS 30-380 3100 25 20 20 16 380 300 31,5 1,5-5 5850x2250x2350 18800
4R HSS 30-400 3100 30 25 25 20 400 300 38,5 1,5-5 5850x2250x2350 20000
4R HSS 30-460 3100 40 30 30 25 460 380 38,5 1,5-5 5950x2300x2350 24660
4R HSS 30 - 500 3100 45 35 35 30 500 400 60 1-4 6600x2800x2900 38500
4R HSS 30-550 3100 50 40 40 35 550 450 66 1-4 6750x2900x2950 47000
4R HSS 30-580 3100 60 45 45 40 580 480 73 1-4 6750x2950x2950 50000
4R HSS 30-620 3100 70 60 60 50 620 520 123 1-4 7200x3250x3250 62000
4R HSS 30-680 3100 85 70 70 60 680 580 150 1-4 7700x3500x3600 82500

4R HSS 40-280 4100 8 6 6 4 280 220 16,5 1,5-5 6850x1700x1850 13000
4R HSS 40-320 4100 10 8 8 6 320 240 20 1,5-5 6950x1800x1950 14750
4R HSS 40-350 4100 12 10 10 8 350 260 23,5 1,5-5 6950x1900x1950 19000
4R HSS 40-380 4100 16 12 12 10 380 300 31,5 1,5-5 6950x2250x2350 22000
4R HSS 40-400 4100 20 16 16 12 400 300 38,5 1,5-5 6950x2250x2350 23500
4R HSS 40-460 4100 25 20 20 16 460 380 38,5 1,5-5 6950x2300x2350 30000
4R HSS 40-500 4100 35 25 25 20 500 400 60 1-4 7600x2800x2900 42000
4R HSS 40-550 4100 40 30 30 25 550 450 66 1-4 7750x2900x2950 54000

4R HSS 60-350 6100 8 6 6 4 350 260 23,5 1,5-5 8950x1900x1950 24000
4R HSS 60-380 6100 10 8 8 6 380 300 31,5 1,5-5 8950x2250x2350 28250
4R HSS 60-400 6100 13 10 10 8 400 300 38,5 1,5-5 8950x2250x2350 30000
4R HSS 60-460 6100 15 12 12 10 460 380 38,5 1,5-5 8950x2300x2350 40000
4R HSS 60-500 6100 20 16 16 12 500 400 60 1-4 9600x2550x2350 67500
4R HSS 60-550 6100 25 20 20 16 550 450 66 1-4 9750x2900x2900 70000
4R HSS 60-620 6100 30 25 25 20 620 520 123 1-4 10200x3250x3250 88500
*- Гибочные характеристики приведены для стали с пределом пластической деформации 260 N/мм²
*- Все технические характеристики могут быть изменены без уведомления.
