Вальцы трехвалковые гидравлические Sahinler 3R HS предназначены для гибки толстостенных строительных конструкций из листового металла толщиной 6-20 мм, и часто используются для изготовления резервуаров высокого давления, бойлерных котлов,корпусов воздушных компрессоров а также оборудования из нержавеющей стали для пищевой промышленности. Вальцы данной серии используются в серийном производстве.

Производитель: SAHINLER (Турция)

Производитель

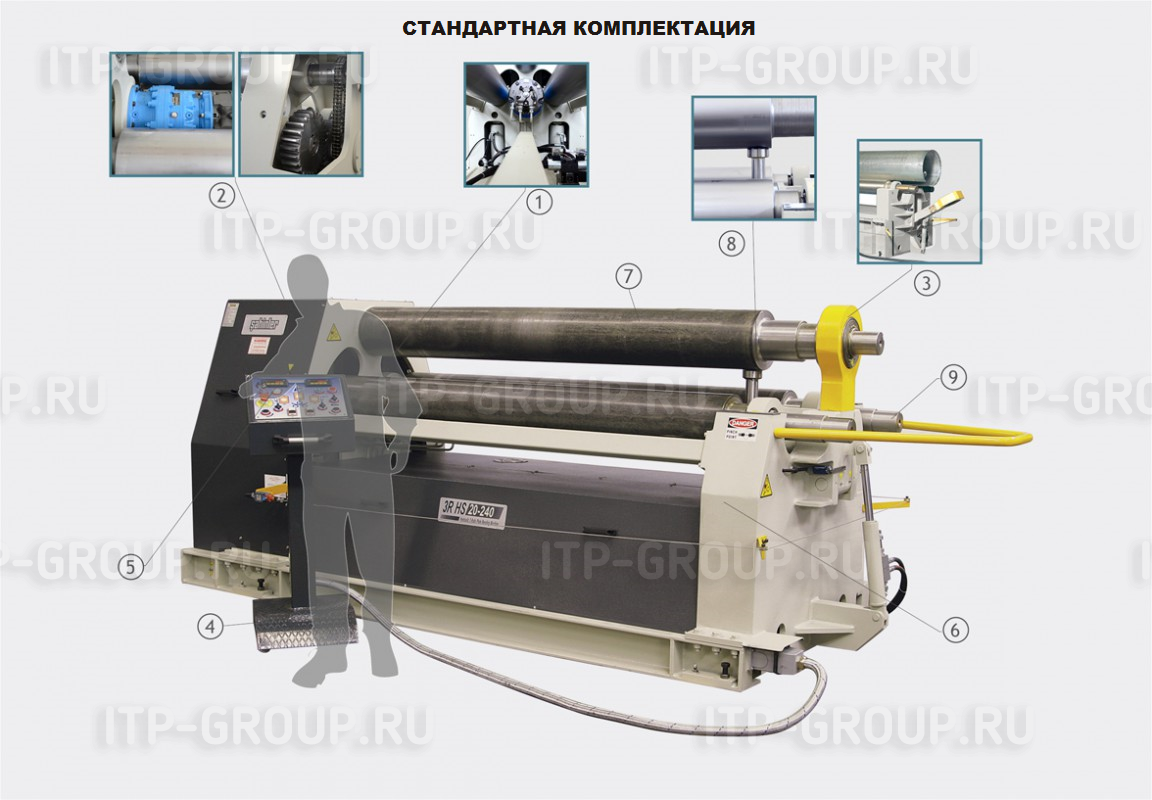

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
1. Боковые валки перемещаются
2. Все валы приводятся в действие гидравлическим двигателем через редуктор с планетарной передачей
3. Откидной торец с гидравлическим открытием для удобства снятия готового изделия
4. Легкая работа с мобильным пультом управления
5. Для облегчения позиционирования нижних валов - 2 цифровых индикатора
6. Стальная сварная рама
7. Стальные валы, упрочненые нагревом токами высокой частоты, кованные и катанные сертифицированные в соответсствие со стандартом SAE 1050 (CK 45-50)
8. Устройство для конической гибки с подшипниками
9. Удлиненные валы для установки роликов для гибки профиля и труб

Без предподгиба прямой участок на концах листа зависит от диаметра.
МОДЕЛЬ Рабочая длина Мин. диаметр гибки=Ø верхнего ролика x5
Мин. диаметр гибки=Ø верхнего ролика x1,5
Мин. диаметр гибки=Ø верхнего ролика x5
Мин. диаметр гибки=Ø верхнего ролика x1,5
Центральные ролики Ø Боковые ролики Ø Мощность двигателя Рабочая скорость Размеры машины
(ДхШхВ)
Вес
  мм мм мм мм мм мм мм кВт м/мин мм кг
3R HS
20-210
2050 12 10 10 8 210 190 7,5 5 3400x1200x1300 4200
3R HS
20-240
2050 15 13 13 10 240 220 7,5 5 3400x1300x1450 5060
3R HS
20-280
2050 18 16 16 12 280 260 7,5 5 4100x1400x1550 7600
3R HS
20-300
2050 22 20 20 16 300 280 11 5 4100x1500x1550 8100

3R HS
25-210
2550 10 8 8 6 210 190 7,5 5 3900x1200x1300 4570
3R HS
25-240
2550 12 10 10 8 240 220 7,5 5 3900x1300x1450 5670
3R HS
25-280
2550 15 13 13 10 280 260 7,5 5 4600x1400x1550 7720
3R HS
25-300
2550 18 16 16 12 300 280 11 5 4600x1500x1550 9100

3R HS
30-210
3100 7 6 6 4 210 190 7,5 5 4450x1200x1300 5205
3R HS
30-240
3100 10 8 8 6 240 220 7,5 5 4450x1300x1450 6600
3R HS
30-280
3100 12 10 10 8 280 260 7,5 5 5150x1400x1550 8370
3R HS
30-300
3100 15 13 13 10 300 280 11 5 5150x1500x1550 9900
*- Гибочные характеристики приведены для стали с пределом пластической деформации 260 N/мм².
*- Все технические характеристики могут быть изменены без уведомления.
