Вальцы трехвалковые гидравлические 3R UHS


Вальцы трехвалковые гидравлические 3R UHS

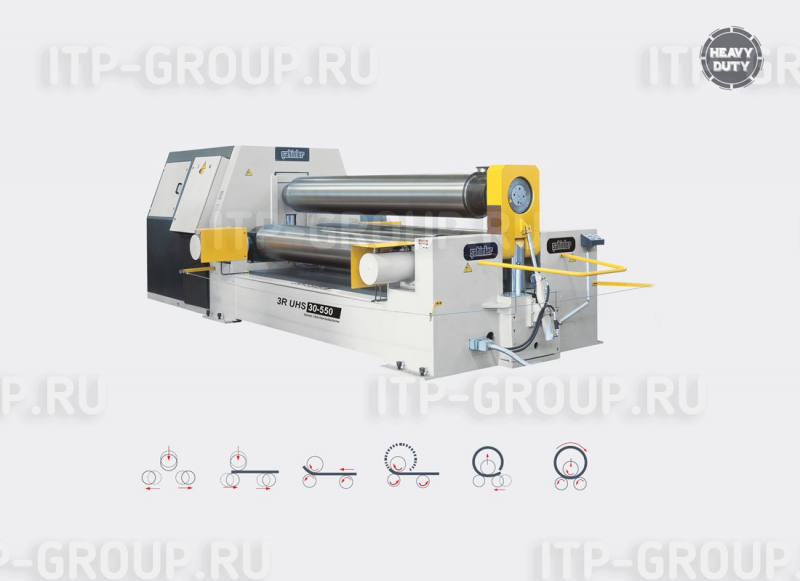

Вальцы трехвалковые гидравлические Sahinler 3R UHS наиболее хорошо подходят для автоматической гибки листов средней и большой толщины из углеродистой, низколегированной, высоколегированной и нержавеющей сталей при производстве обжимных креплений в автоматическом рабочем цикле как с использованием, так и без использования различных систем ЧПУ, а также для изготовления деталей переменного радиуса. На вальцах Sahinler 3R UHS Вы можете изменить геометрическое положение валков и таким образом машина может измениться в пирамидальную, асимметричную или симметрическую машину согласно требованиям оператора.

Производитель: SAHINLER (Турция)

Производитель

Информация от производителя

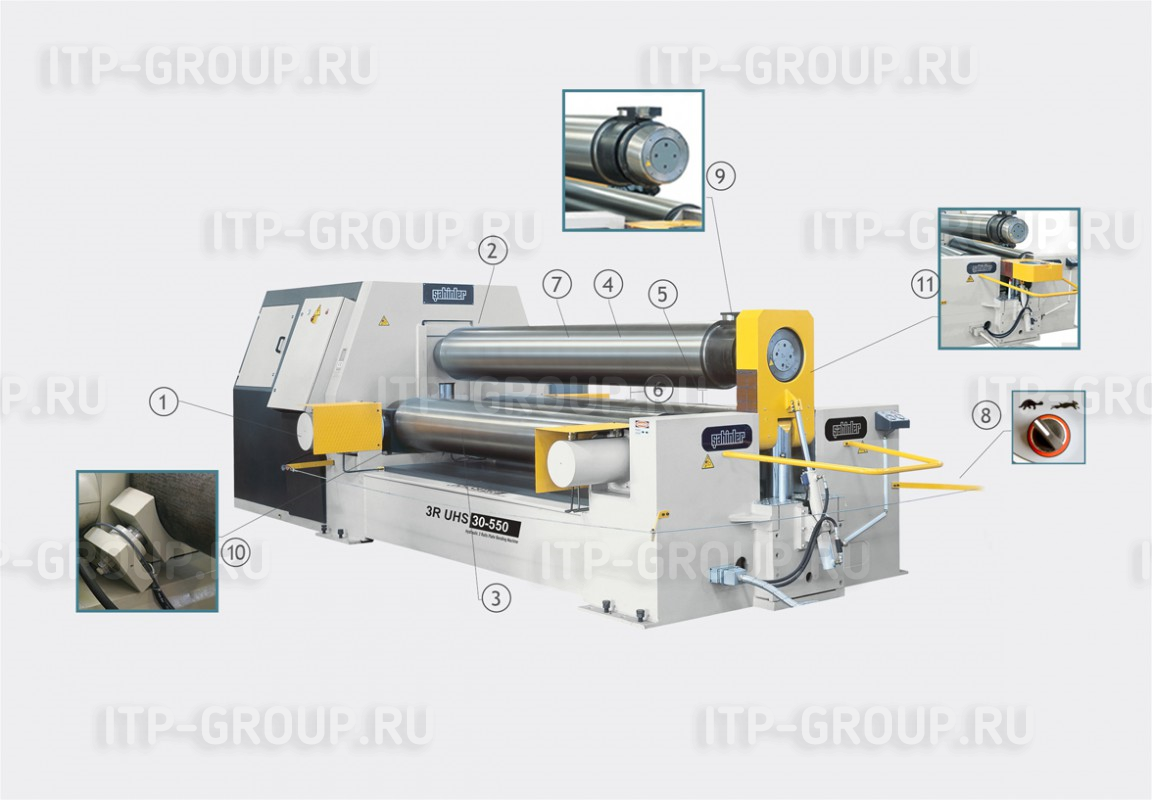

Особенности:

  • Высоко эффективны для гибки тяжелых листов
  • Уменьшенные габариты машины позволяют осуществлять транспортировку на средних и больших машинах
  • Наличие двух нижних горизонтально двигающихся валов означает также уменьшение рабочей высоты, что предполагает яму под фундамент меньшего размера и снижение нагрузки на анкерные крепления (моделях самых малых размеров делать фундамент не требуется).
  • В небольших моделях нет необходимости копаться в полу.
  • Во время работы (стадии предварительной и основной гибки) лист постоянно находится в горизонтальном положении.
  • Крепкая конструкция и особенность геометрии модели 3R UHS дают возможность использовать ее по типу листогибочного пресса
  • Машина наилучшим образом выполняет предварительную гибку с любым требуемым диаметром.
  • Имея возможность уменьшить расстояние между центрами нижних валов позволяет улучшить предварительную гибку при производстве труб меньшего диаметра и толщины.
  • Другим важным свойством машины 3R UHS является система верхнего фармовочного валка. Его можно использовать как обычный листогибочный пресс, превосходно выполнять операции повторной гибки и калибровки готовых труб
  • Таким же образом можно получить толстостенные конические детали путем гибки листа за несколько проходов.
  • На некоторых пирамидальных машинах с 3 и 4 валками необходимо наклонять верхний валок, чтобы снять изготовленную трубу. В машине 3R UHS это не является необходимым, следовательно, снятие трубы гораздо удобнее.
  • Большой рабочий ход позволяет достичь наилучших результатов гибки
  • Может гнуть более тонкие листы в отличии от похожих 3-х и 4-х валковых машин
  • Индукционно упрочненые усилинные или кованные стальные валы sae 1050 (CK 45-50)
  • 2-Х скоростная рабочая система
  • Приспособление для конической гибки
  • Электронные системы балансирование
  • Тормозная система в стандарте
  • Откидной торец с гидравлическим открытием

Без предподгиба прямой участок на концах листа зависит от диаметра.
  Без предподгиба С предподгибом

МОДЕЛЬ Рабочая длина Мин. диаметр гибки=Ø верхнего ролика x5
Мин. диаметр гибки=Ø верхнего ролика x1,5
Мин. диаметр гибки=Ø верхнего ролика x5
Мин. диаметр гибки=Ø верхнего ролика x1,5
Центральные ролики Ø Боковые ролики Ø Мощность двигателя Рабочая скорость Размеры машины (ДхШхВ) Вес
  мм мм мм мм мм мм мм кВт м/мин мм кг
3R UHS 30-450 3100 55 40 40 30 450 420 52 1,5-5 6650x2800x2200 25000
3R UHS 30-500 3100 60 45 45 35 500 460 73,5 1,5-4 7450x3100x2650 33000
3R UHS 30-550 3100 65 50 50 40 550 500 73,5 1,5-4 7600x3350x2700 45000
3R UHS 30-580 3100 70 60 60 45 580 500 74 1,5-4 9000x4400x3000 60000
3R UHS 30-620 3100 80 65 65 55 620 560 169 1,5-4 9000x4400x3000 65000
3R UHS 30-680 3100 90 75 75 65 680 600 180 1,5-4 9200x4500x3000 73000
*- Гибочные характеристики приведены для стали с пределом пластической деформации 260 N/мм².
*- Все технические характеристики могут быть изменены без уведомления.
