VOORTMAN V807

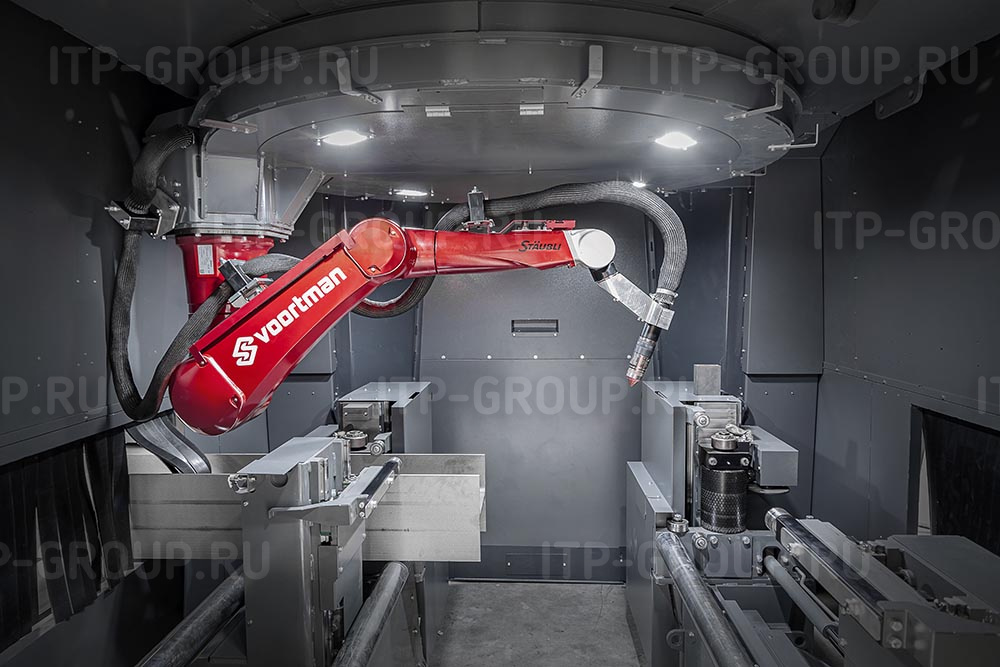

Voortman Steel Machinery с гордостью представляет новую Роботизированную Установку Термической Резки V807, современное решение для плазменной и газовой резки профильного проката. V807 – это результат многолетнего опыта, исследований и разработок, позволяющих значительно уменьшить цеховую площадь, необходимую для установки машины, сократить время монтажа и упростить логистику без потери функциональных возможностей обработки или производительности.

Производитель: VOORTMAN (Нидерланды)

Производитель

 Резка края профиля, отверстия под болты, прорези, пазы, фаски, разделка под сварку, разметка и маркировка – V807 может всё это выполнить за один проход и достигнуть всех четырёх сторон профиля с непревзойдённой скоростью позиционирования и точностью! Это, в конечном итоге, позволит изготовить большее количество готовых деталей в обычном производстве по сравнению с другими роботизированными станками для резки стального профиля.
 V807 обеспечивает более быстрый возврат инвестиций за счет экономии затрат по сравнению с отдельными решениями для сверления, фрезерования, пиления, пробивки, рубки и маркировки. Все процессы могут быть легко выполнены V807 за один проход, а его революционная поворотная ось обеспечивает максимальную досягаемость и универсальность. Загружайте заготовки и выгружайте готовую продукцию автоматически!

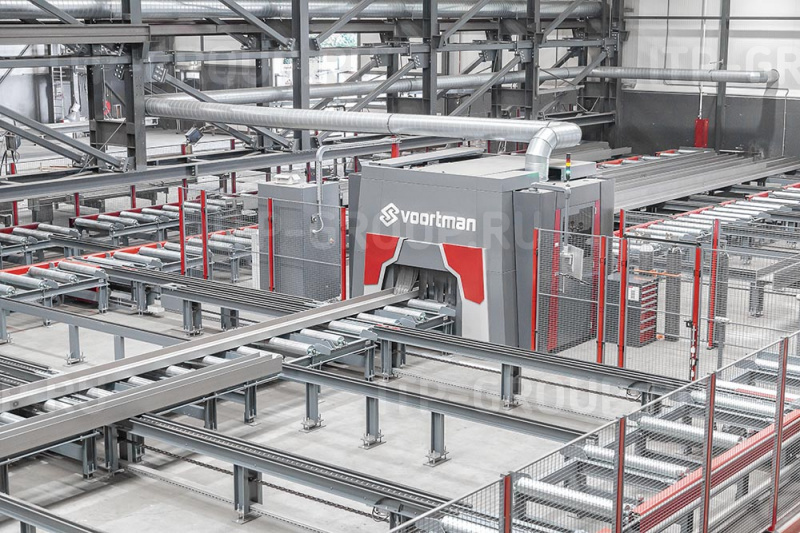

 V807 обладает широкими возможностями как одиночно стоящая машина, но также может быть частью большой полностью автоматизированной линии, объединяясь с другими станками Voortman для ещё большего улучшения функциональных возможностей и производительности. Роботизированные станки для обработки конструкционной стали Voortman обеспечивают наибольшую производительность, особенно благодаря полностью автоматическому перемещению заготовок на загрузке и выгрузке машины. Автоматические поперечные транспортеры и роликовые конвейеры могут подготовить следующие профили к обработке в процессе того, пока выполняется резка уже установленной детали.

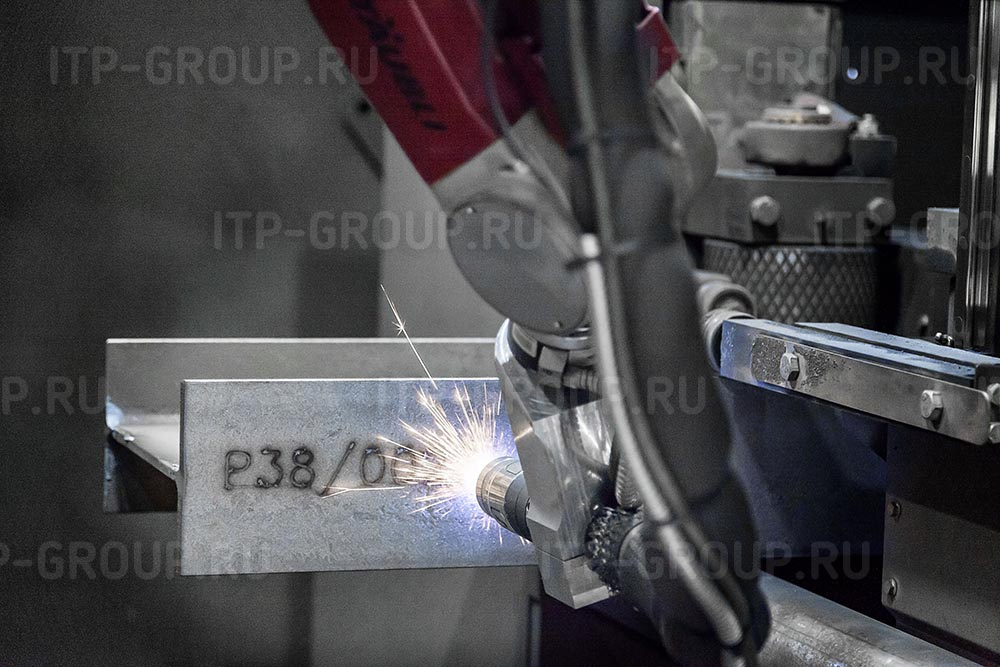

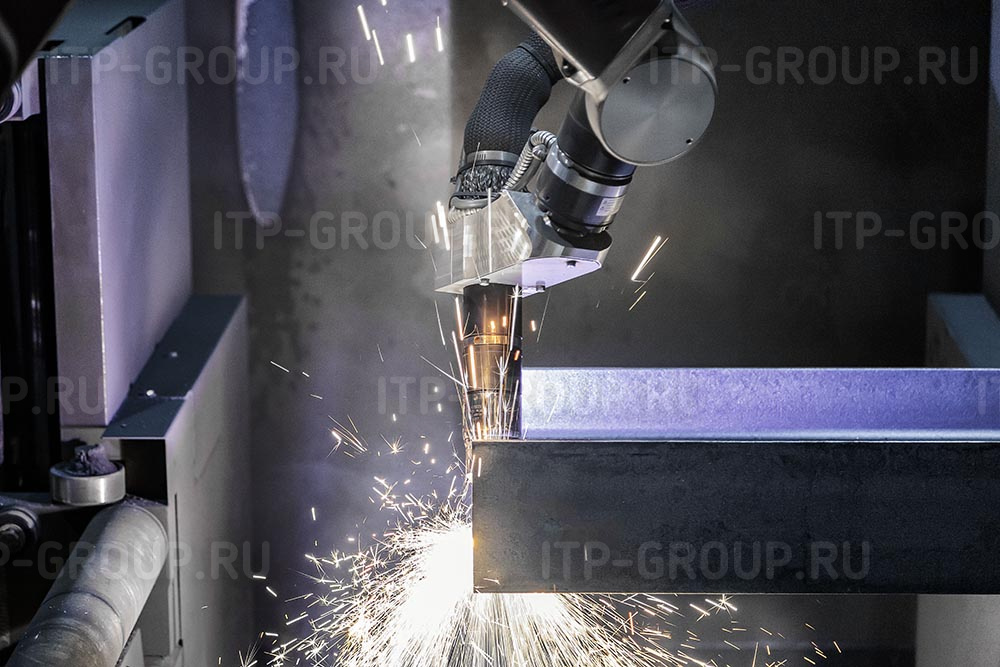

Роботизированная установка V807 способна выполнять практически любые виды резов. Сквозные отверстия, сейсмические соединения (jay-allan и dog bone), пазы, удаление части полок, отверстия любого размера и формы, подготовка кромок к сварке, маркировка со всех четырех сторон профиля - это лишь некоторые примеры возможностей установки.

Возможности установки V807 позволяют обрабатывать профильный прокат, исключая необходимость в сверлении и пилении. Установка V807 позволяет обрабатывать квадратные и прямоугольные трубы, двутавровые балки, широкополочные двутавры, швеллеры, полосу и уголок без дополнительного программирования в VACAM в ручном режиме. Установка V807 позволяет выполнять различные операции: сложную фигурную резку, подготовку кромок под сварку, получение отверстий под болтовую сборку, а также разметку.

  • Kвадратные трубы

  • Прямоугольные трубы

  • I-балка

  • H-балка

  • Швеллер

  • Плоская полоса

  • Уголок

Voortman V807
Рабочая ширина mm
inch
1050
42
Рабочая высота mm
inch
460
18
Рабочая длина mm
mm

Минимальная длина заготовки mm
inch
3710
122
Ширина установки mm
inch
2680
106
Высота установки mm
inch
3110
146
Длина установки kg
lbs
8650
19,000
Вес установки   6+1 (4 стороны)

Позиционирование


Макс. вес позиционирования kg
lbs
15.000
33,000
Макс. холостая скорость робота m/sec
f/sec
11,6
38
Макс. скорость подающих роликов m/min
f/min
60
197

Фильтро-вентиляционная установка


Длина mm
inch
1400
55
Ширина mm
inch
1400
55
Высота mm
inch
2100
82
Вентилируемый объёмный расход m3/h
cfm
4000
2350
Эффективность очистки/td   99,999% *0,5 µm
Макс. уровень шума dBa 75
Количество фильтров шт 4
Площадь фильтрования каждого фильтра m2
ft2
17,65
190
