Пятиосевой обрабатывающий центр VM11F (CFV1100F)

Пятиосевые обрабатывающие центры серии CFV оснащены усовершенствованным мотор-шпинделем для высокоточной и высокоэффективной обработки и системой привода с высоким динамическим откликом, а также поворотным столом для реализации высокоскоростной пятиосевой обработки.

Подбор оснастки

Производитель: HISION (Китай)

Детальная информация
Технические характеристики

Конструктивные особенности

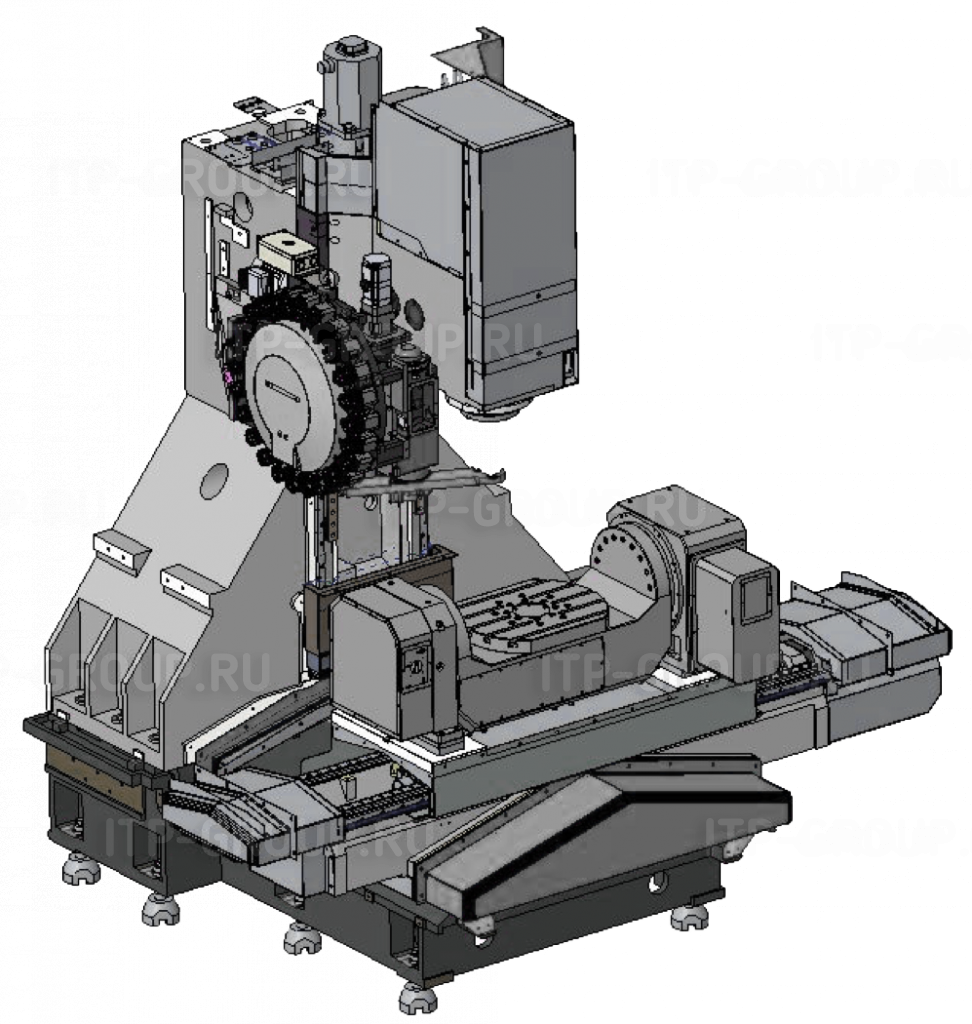

Жесткая и прочная станина, отлитая из чугуна высокого качества Meehanite с колонной на широком основании и А-образная колонна обеспечивают стабильные характеристики точности и повторяемости.
В комбинации с высококачественными направляющими качения достигается максимальная точность и наилучшее качество обрабатываемой поверхности.

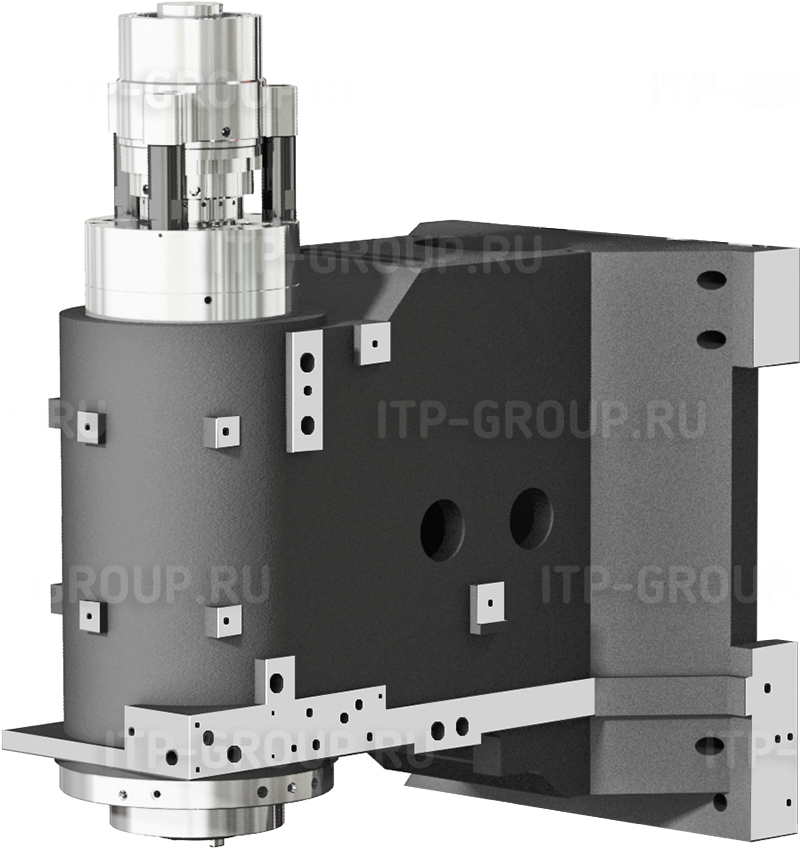

Мотор-шпиндель

Встроенный мотор прямого привода, уровень динамического баланса G0.4
Двухпозиционный переключатель скорости Star Delta, малая скорость и высокий момент, высокая скорость и постоянная мощность.
Шпиндельный узел обладает высокой жесткостью и мощностью и позволяет проводить высокопроизводительное черновое фрезерование, жесткое нарезание резьбы.

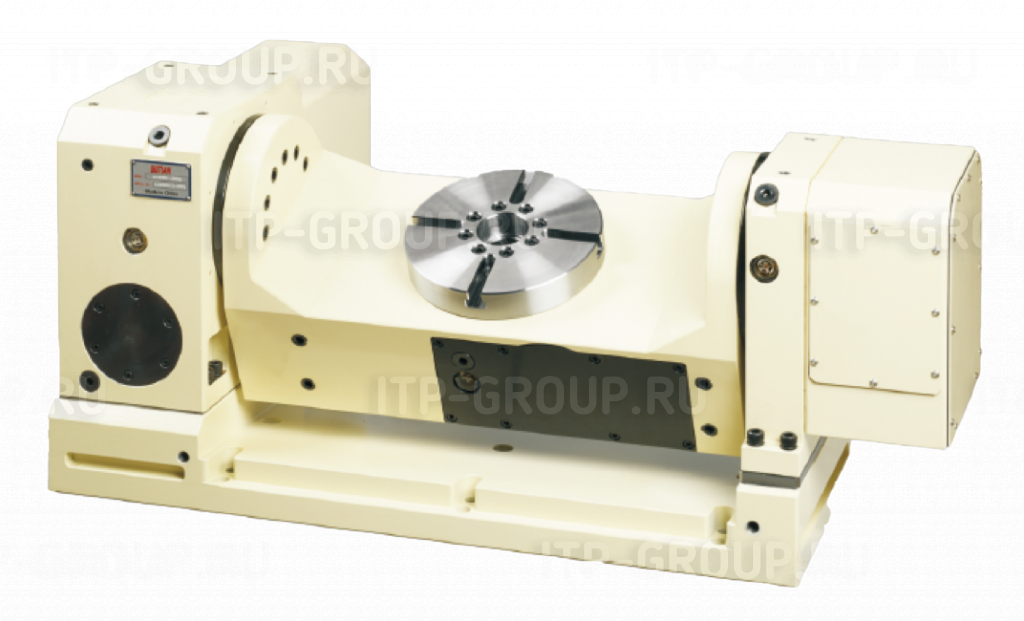

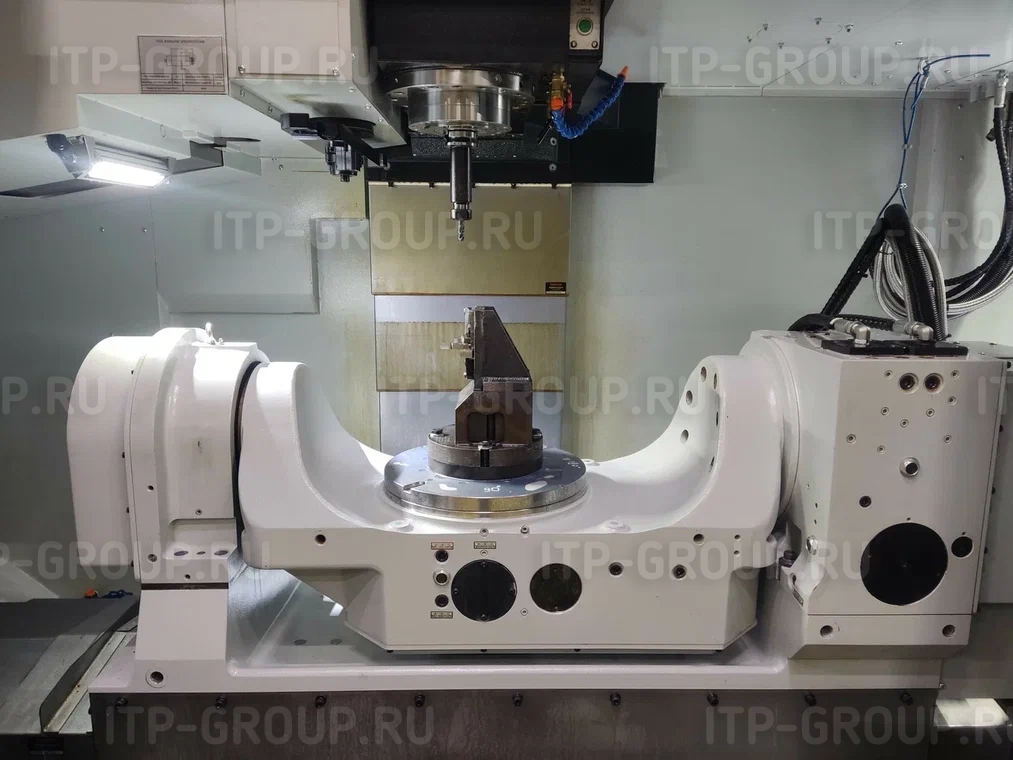

Наклонно-поворотный стол

Размер планшайбы Ø350 (опционально 500x400) мм
Высокая грузоподъемность
Отличные динамические характеристики

Наименование характеристики	Ед.изм.	Значение
Рабочая зона
Ход по оси X	мм	550
Ход по оси Y	мм	540
Ход по оси Z	мм	520
Угол поворота по оси А	град	-30°/+105°
Угол поворота по оси С	град	360°
Рабочий стол
Размер стола	мм	Ø350
Нагрузка на стол (горизонтальная)	кг	300
Нагрузка на стол (вертикальная)	кг	150
Подачи
Скорость быстрых перемещений по осям X/Y/Z	м/мин	36/36/36
Скорость рабочих перемещений по осям X/Y/Z	м/мин	20/20/20
Частота вращения по оси А	об/мин	60
Точность
Точность позиционирования по оси X	мм	0,01
Точность позиционирования по оси Y	мм	0,008
Точность позиционирования по оси Z	мм	0,008
Дискретность поворота по оси A		0,001
Дискретность поворота по оси C		0,001
Точность индексации по оси A	сек	60
Точность индексации по оси C	сек	15
Повторяемость по оси X	мм	0,008
Повторяемость по оси Y	мм	0,006
Повторяемость по оси Z	мм	0,006
Повторяемость по оси A	сек	8
Повторяемость по оси C	сек	4
Шпиндель
Тип привода		мотор-шпиндель
Скорость вращения	об/мин	12 000
Мощность шпинделя	кВт	10,0/22,0
Момент шпинделя	Нм	63,7/118,0
Конус шпинделя		BT40
Инструментальный магазин
Емкость магазина	позиций	24
Максимальный диаметр инструмента (смежное гнездо)	мм	80(125)
Максимальная длина инструмента	мм	300
Максимальный вес инструмента	кг	8
Время смены инструмента	сек	1,6
Прочее
Система ЧПУ		Fanuc 0i
Габариты	мм	4757х3423х2896
Вес	тонна	8,0
