HISION HTC200IIMCx560

В наличии

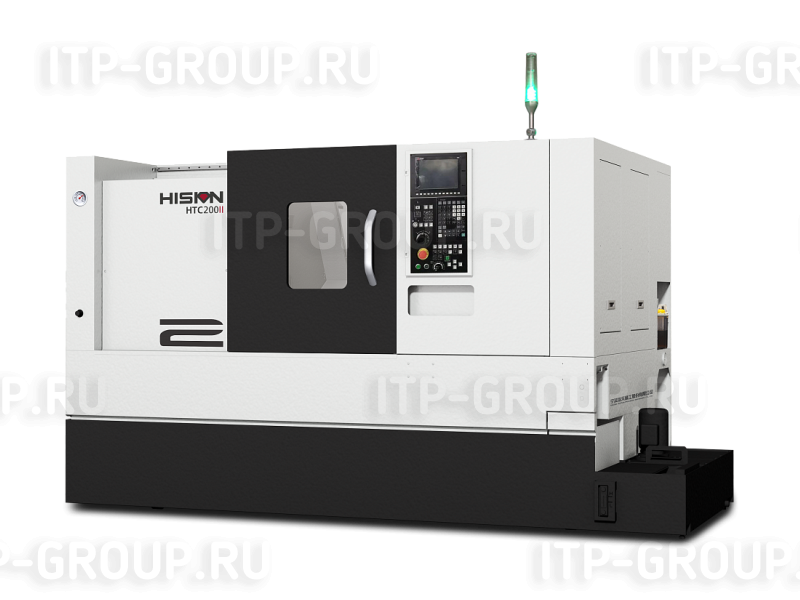

Токарный обрабатывающий центр ETR2056M (HTC200IIMCx560)

СТАНОК С ПРИВОДНЫМ ИНСТРУМЕНТОМ

Токарные станки нового поколения серии HTC II от HISION имеют цельнолитую станину, усиленную оптимально расположенными ребрами жесткости. Такая конструкция минимизирует вибрации, механические и тепловые деформации, а также станина имеет хорошую термическую стабильность, что гарантирует долговременное сохранение точности. В стандартной комплектации оснащены мотором-шпинделем и револьверной головкой с сервоприводом. Роликовые направляющие качения по всем осям.

Подбор оснастки

Производитель: HISION (Китай)

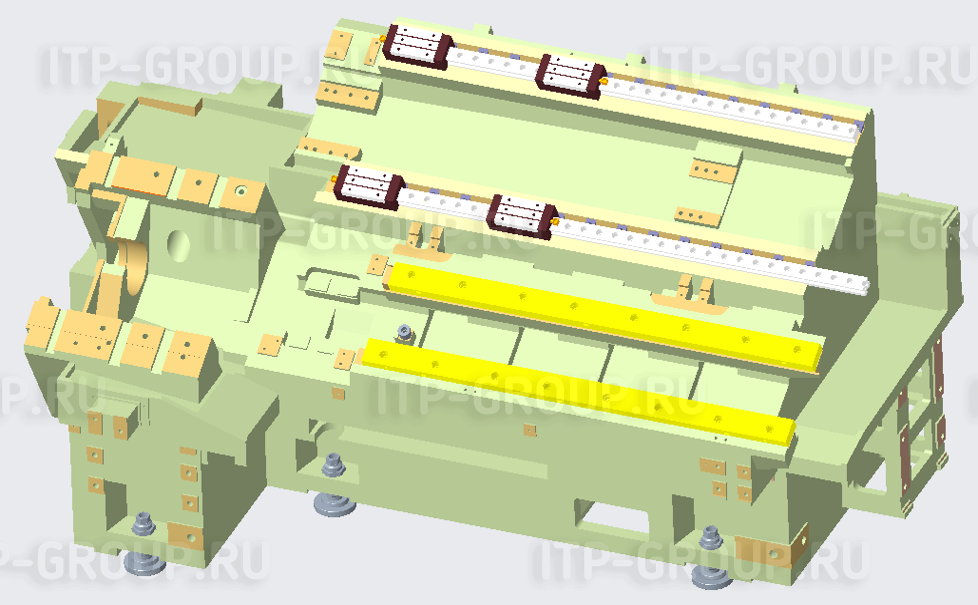

СТАНИНА

Цельнолитая станина высокой жесткости
Линейные направляющие качения
Ширина между направляющих А 370 мм
Ширина между направляющих В 140 мм

ШВП

Диаметр ШВП по оси X: Ø32/P8 мм
Макс. динамическая нагрузка: 1 900 кН
Диаметр ШВП по оси Z: Ø32/P10 мм
Макс. динамическая нагрузка: 2 550 кН
Класс точности ШВП: C3

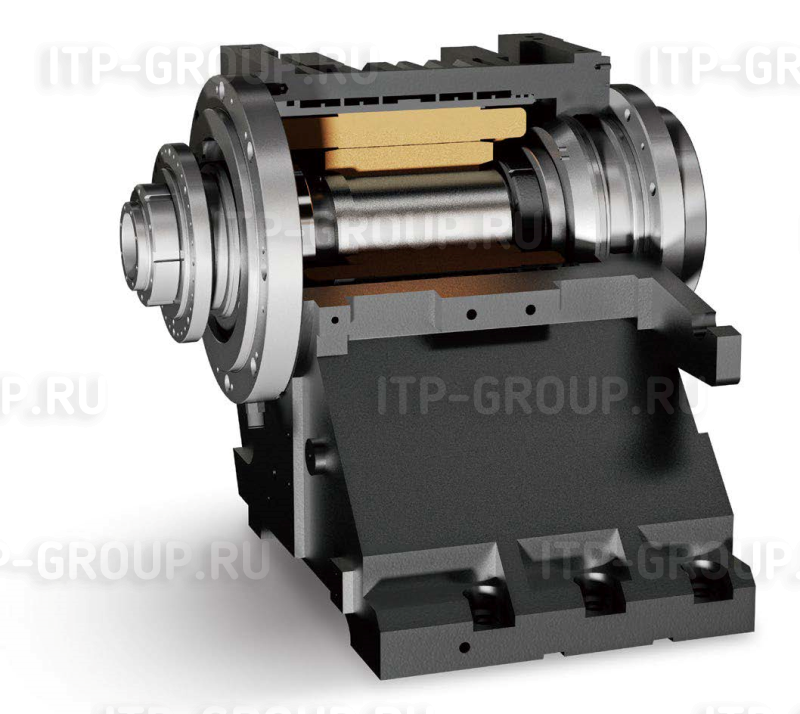

ШПИНДЕЛЬ
Обрабатывающий центр в базовой комплектации оснащен мотор-шпинделем собственного производства HISION.
Преимущества:

высокий крутящий момент на больших оборотах;
постоянная стабильность на высоких оборотах;
более точные значения круглости и цилиндричности поверхности;
быстрое ускорение и торможение.

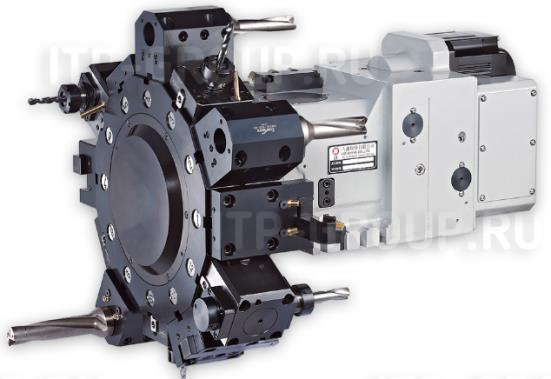

РЕВОЛЬВЕРНАЯ ГОЛОВКА с приводным инструментом

Силовая ось приводится в движение двигателем шпинделя с высоким крутящим моментом
Быстрая смена инструмента
Повторяемость: 0,003 мм

Наименование характеристики	Ед.изм.	Значение
Рабочая зона
Максимальный диаметр обработки над станиной	мм	620
Максимальный диаметр обработки над суппортом	мм	410
Максимальный диаметр точения	мм	330
Максимальная длина точения	мм	530
Шпиндель
Тип привода		мотор-шпиндель
Максимальная скорость шпинделя	об/мин	4 500
Мощность двигателя	кВт	11/15
Крутящий момент шпинделя	Нм	158/211
Конус шпинделя		А2-6
Максимальный диаметр прутка	мм	50
Перемещения
Ход по оси X	мм	230
Ход по оси Z	мм	580
Быстрые подачи по осям X/Z	м/мин	24/30
Тип направляющих		качения
Револьверная головка
Тип револьверной головки		сервоприводная
Количество инструмента/приводного	шт	12/12
Сечение хвостовика инструмента	мм	25х25
Максимальный диаметр осевого инструмента	мм	40
Скорость вращения приводного инструмента	об/мин	4 000
Мощность двигателя приводного инструмента	кВт	3,7/5,5
Задняя бабка
Перемещение задней бабки	мм	580
Конус пиноли		MT.NO.5
Дополнительная информация
Общая потребляемая мощность	кВА	35,0
Система ЧПУ		Fanuc 0i-TF
Габариты станка (длина х ширина х высота) (без конвейра)	мм	3097 х 1850 х 1795
Вес станка	тонна	4,8

Стандартная конфигурация:

Система ЧПУ: FANUC 0i-TF
Гидравлическая и смазочная система
Система охлаждения
Цельный защитный корпус
Серво-револьверная голова
Непроходной гидравлический патрон
Резцедержатели
Гидравлическая задняя бабка с вращающейся пинолью: опциональная
Гидравлическая задняя бабка с вращающимся центром: опциональная
Внешний конвейер стружки (задний)
Стандартные принадлежности
Мягкая упаковка
Инсталляция на фундамент
Основные инструменты обслуживания
Мягкие кулачки
3-х цветная сигнальная лампа, рабочее освещение
Ножные педали
Тележка

Опциональная конфигурация:

Полый патрон
Твердые кулачки
Серво-задняя бабка с вращающейся пинолью
Серво-задняя бабка с вращающимся центром
Механическая револьверная голова
Кондиционер электрошкафа
Пистолет СОЖ
Воздушный пистолет
Автоматическая дверь
Автоматический люк
Зондирование инстр.
Податчик прутка
Продув шпинделя
Охлаждение через инструмент (1-7 МПa)
Уловитель масляного тумана
Маслоотделитель
Стабилизатор напряжения
Внешний ленточный конвейер стружки
