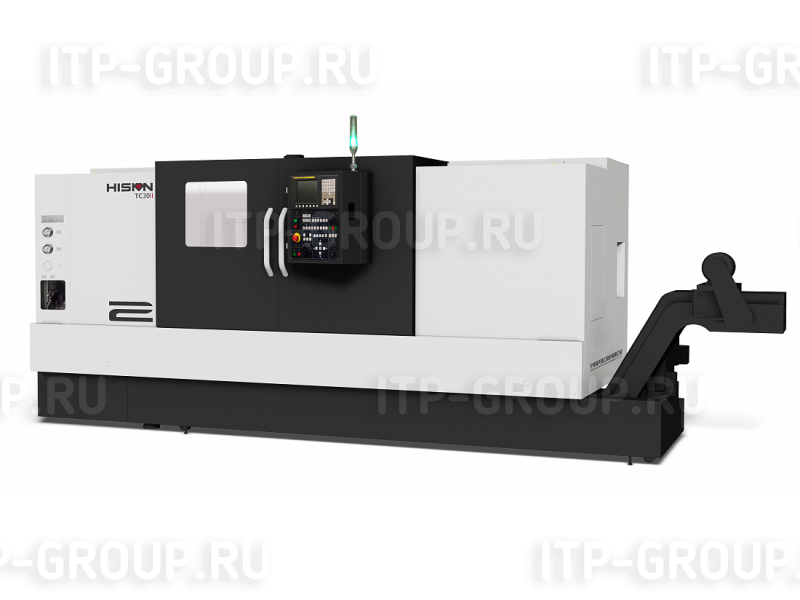

HISION TC30IIMCx1000
Главная / HISION TC30IIMCx1000
СТАНОК С ПРИВОДНЫМ ИНСТРУМЕНТОМ

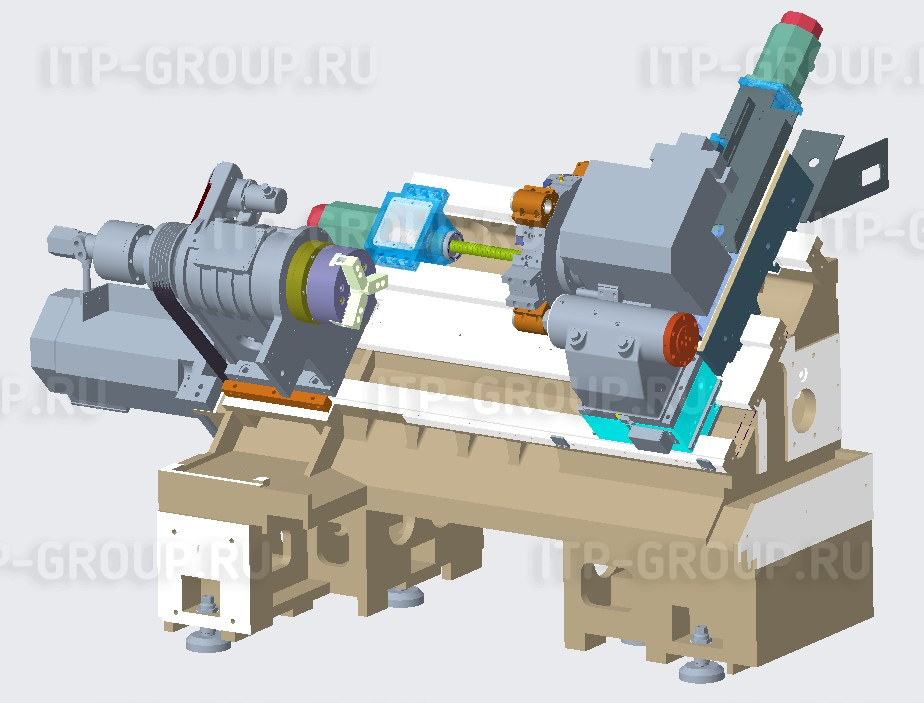

Токарные станки HISION нового поколения. Цельнолитая наклонная станина под углом 45 градусов с усиленными ребрами жесткости обеспечивает высокую жесткость и точность, а также сводит к минимуму вибрации, механические и тепловые деформации. В стандартной комплектации оснащены 12-ти позиционной револьверной головкой. Линейные направляющие скольжения для максимальной жесткости и износостойкости.
В зависимости от потребностей Заказчика могут оснащаться более чем 100 опциями.
СТАНИНА

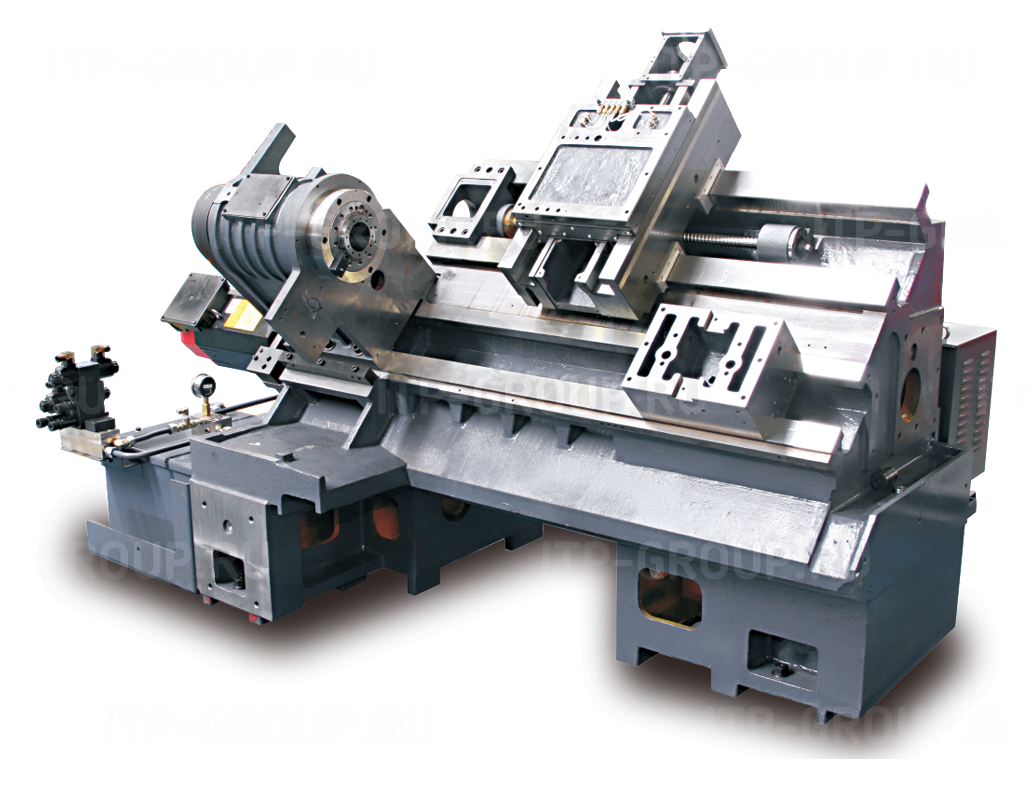

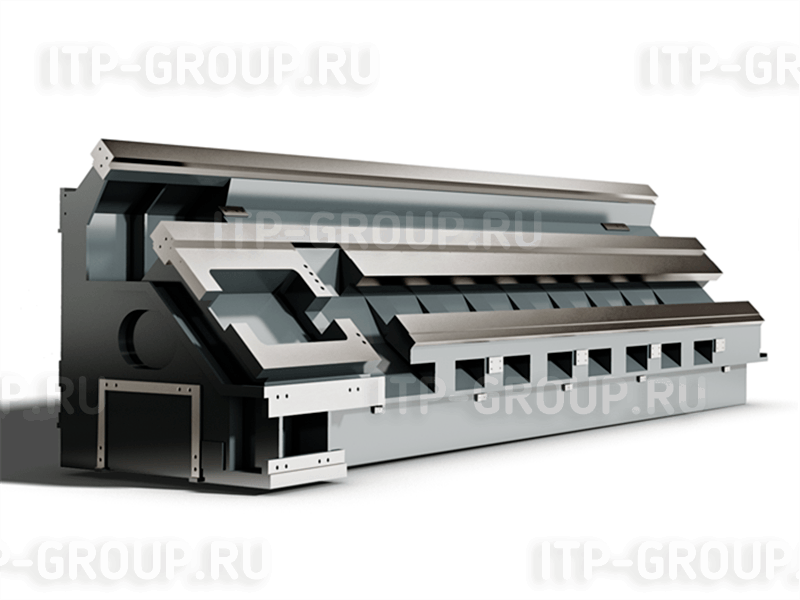

Встроенная цельнолитая L-образная наклонная под углом 45° станина, изготовленная из высококачественного чугуна, обеспечивает высокую жесткость станка
ШВП
ШВП по осям X, Z известного бренда PMI. Диаметр ШВП 32 мм, прецизионного класса C3 с максимальной статистической нагрузкой до 10910 кгс
ШПИНДЕЛЬ

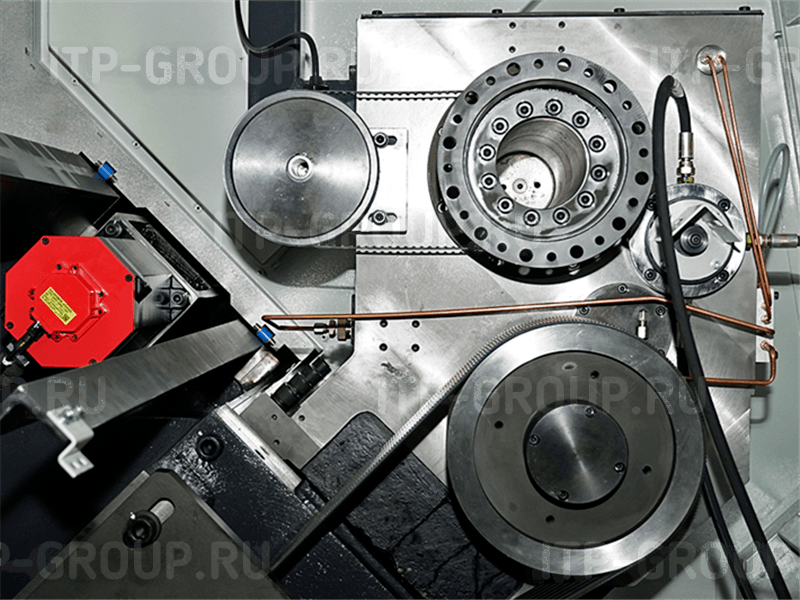

Обрабатывающий центр в базовой комплектации оснащен шпинделем собственного производства HISION. Двигатели главного привода и приводов подач используются только производства Fanuc – это является нашим преимуществом по отношению ко многим конкурентам, так как Fanuc предоставляет базовую гарантию 24 месяца на все приводы и ЧПУ.
ОСЬ С
Вы можете выполнить точное позиционирование и последующую обработку с позиционированием.
РЕВОЛЬВЕРНАЯ ГОЛОВКА

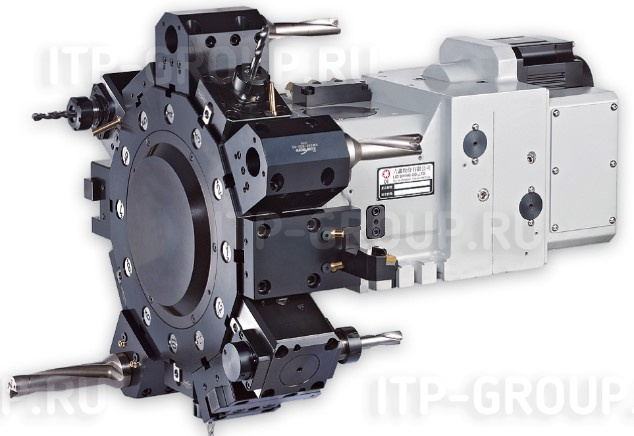

ТИП крепления BMT65. Блоки известного производителя ALGRA. 12-позиционная сервоприводная револьверная голова с 12-ю приводными позициями, обеспечивает большую точность и скорость работы по отношению к гидравлической.
| Наименование характеристики | Ед.изм. | Значение |
|---|---|---|
|
Рабочая зона |
||
|
Наибольший диаметр устанавливаемый над станиной |
мм |
650 |
| Наибольший диаметр устанавливаемый над суппортом | мм | 420 |
| Максимальный диаметр обработки | мм | 450 |
| Максимальная длина обработки |
мм |
920 |
|
Размер патрона |
дюйм |
10 |
|
Диаметр прутка |
мм |
64 (опционально 88) |
|
Перемещения |
||
|
Ход по осям X/Z |
мм |
260/1050 |
|
Быстрые перемещения по осям X/Z |
м/мин |
16/20 |
|
Шпиндель |
||
|
Тип привода |
ременной |
|
|
Максимальная скорость вращения |
об/мин |
3 500 |
|
Мощность двигателя |
кВт |
15/18,5 |
|
Максимальный момент шпинделя |
Нм |
250/413 |
|
Конус шпинделя |
А2-8 |
|
|
Диаметр переднего подшипника шпинделя |
мм |
120 |
|
Револьверная головка |
||
|
Тип револьверной головки |
гидравлическая |
|
|
Количество позиций инструмента/приводных |
шт |
12/12 |
|
Размер сечения резцов |
мм |
25х25 |
|
Диаметр осевого инструмента |
мм |
40 |
|
Скорость вращения приводного инструмента |
об/мин |
4000 |
| Мощность двигателя приводного инструмента | кВт |
3,7/5,5 |
| Бабка |
|
|
| Тип бабки |
гидравлическая |
|
| Ход бабки | мм |
730 |
|
Диаметр пиноли задней бабки |
мм |
100 |
|
Ход пиноли |
мм |
120 |
| Тип пиноли |
MT NO.5 |
|
|
Сервомотор |
||
|
Мощность сервомотора X/Z |
кВт |
2,5/2,5 |
|
Момент сервомотора X/Z |
Нм |
20/20 |
|
Энергосистема |
||
|
Потребляемая мощность |
кВА |
30 |
| Система охлаждения | ||
|
Емкость бака СОЖ |
литр |
250 |
|
Система управления |
||
|
Контроллер |
FANUC 0I-TF |
|
|
Габариты станка и вес |
||
|
Длина х Ширина х Высота |
мм |
4600 х 2050 х 2050 |
|
Вес станка |
тонна |
5,5 |
